第四卷 维护保养& 故障处理.pdf - 第66页
4OM-1752 1-16 (装置正面) (装置背面) 吸嘴储料器部 线路板定位部 安装头部 XY横梁部 元件识别照相机部 切割器部 送料器安装台驱动部 F4A7 1305-001 3.1整体图
4OM-1752
1-15

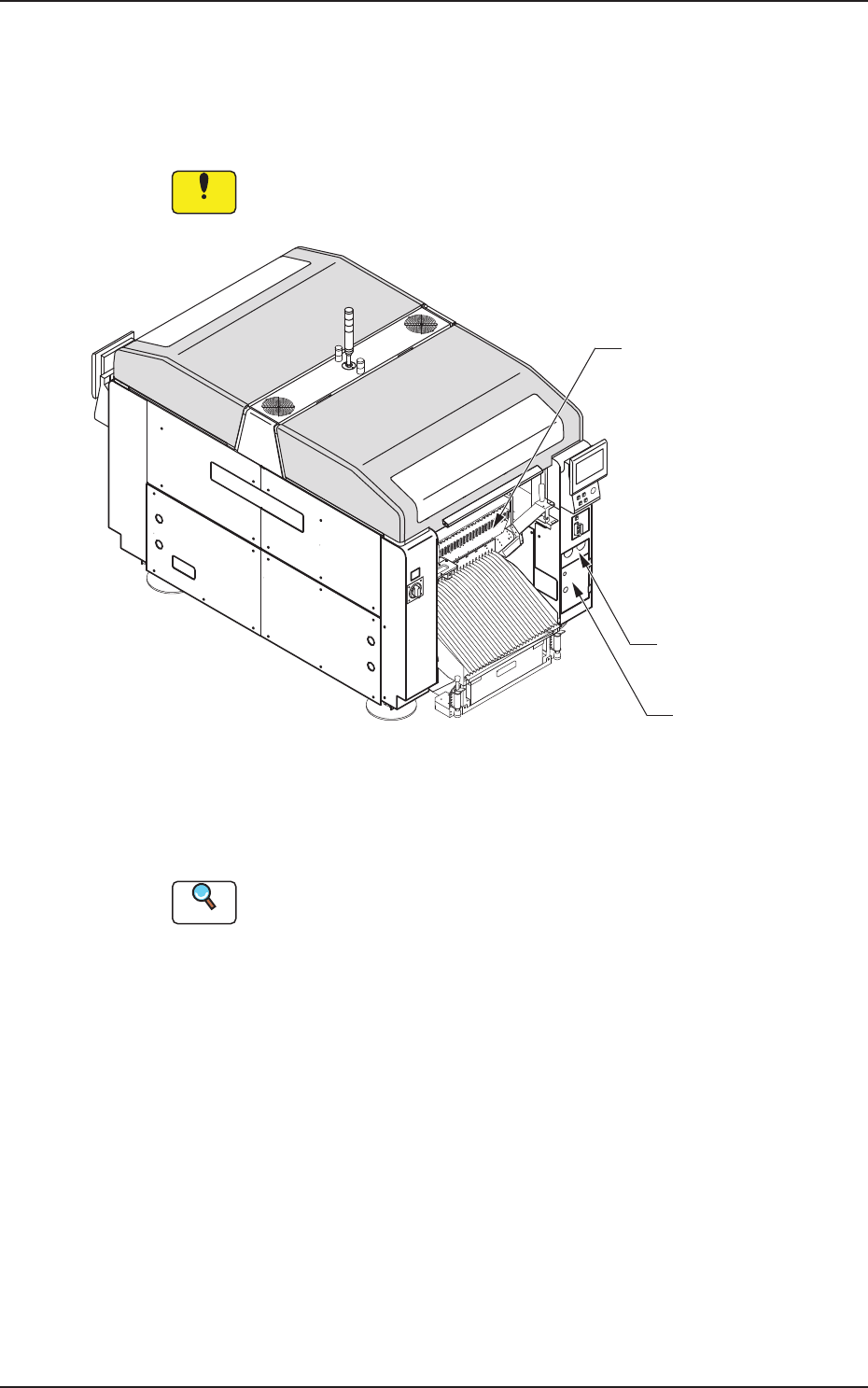

3. 维护保养部位
3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
装置正面
气源
真空系统
送料器推车部
F4A6
Reference
(a)各部详细的维护保养部位以及维护保养方法请参照
“
第一章3.2
”
以
后的章节。
(b)关于选项，请参照各特殊规格的使用说明书进行维护保养。
1305-001

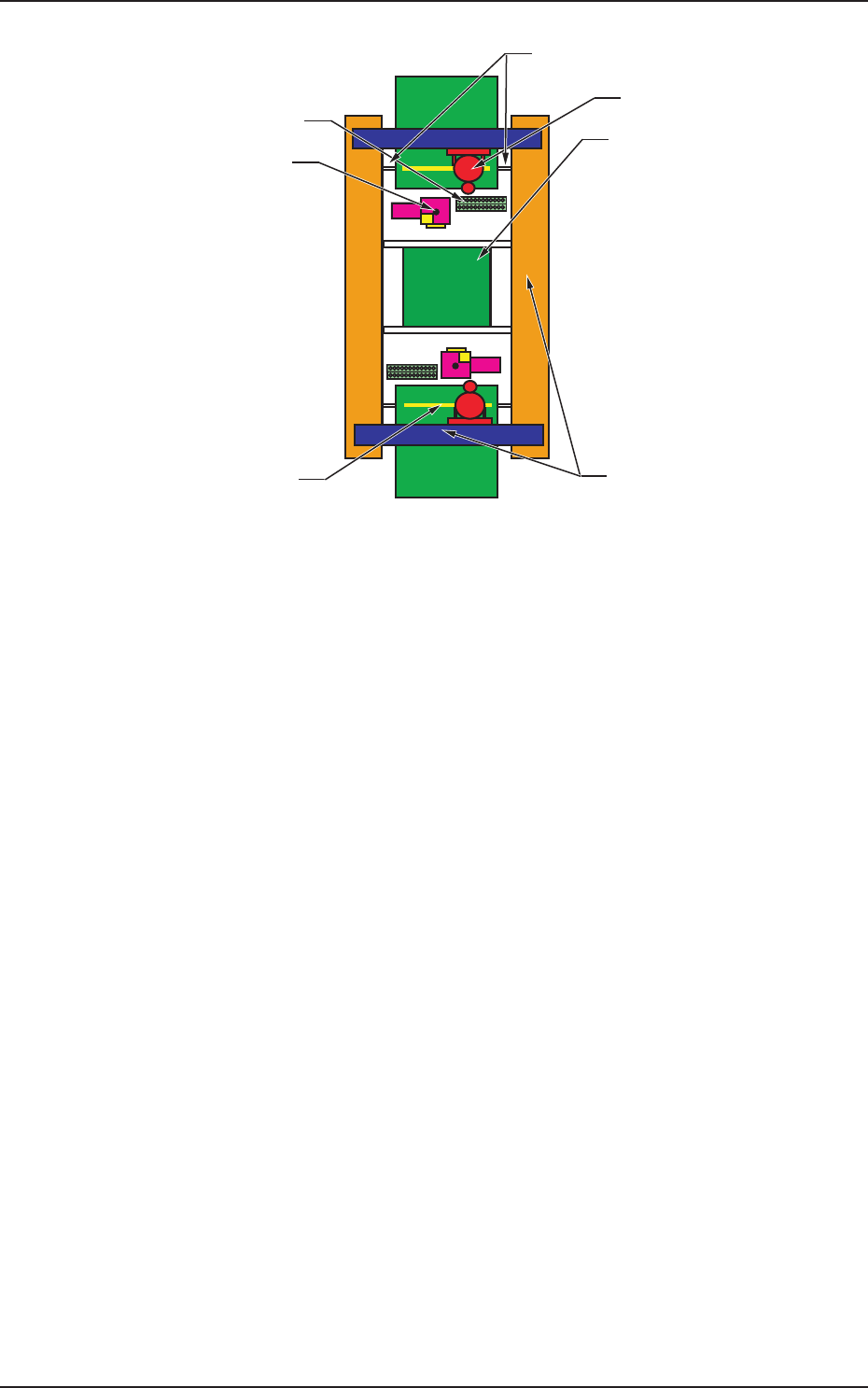

3.维护保养部位
4OM-1752
1-16
(装置正面)
(装置背面)
吸嘴储料器部
线路板定位部
安装头部
XY横梁部
元件识别照相机部
切割器部
送料器安装台驱动部
F4A7
1305-001
3.1整体图
4OM-1752
1-171305-001
4. 点检、清扫、注油部位
4. 点检、清扫、注油部位
记载各单元必需的维护保养。
Reference
关于按周期分类的维护保养项目 , 请参照
“
第一章2. 维护保养检查表
”
章节。

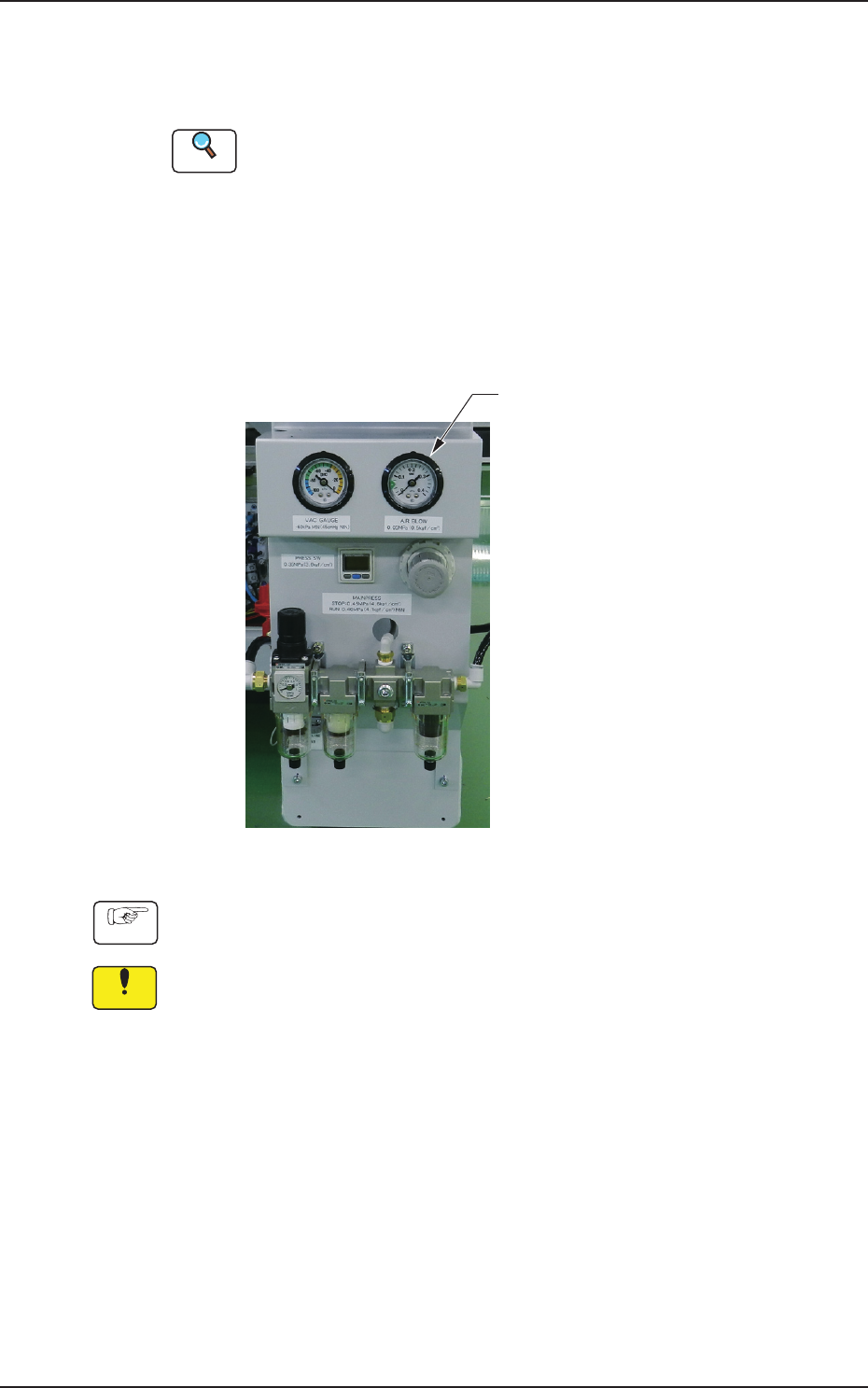

4.1 气 源
4.1.1 吹气压的点检
周期 : 每天 ( 所要时间 :1 分钟 )
吹气压
F4A8
Procedure
请目视确认表压是否为初期设定值 0.05MPa(0.5kgf/cm
2
)。
Notice
装置出厂时已经设定好，请不要随意更改。
