4OM-1752 1-36 1305-001 多功能安装头 直线导轨(2处) 每三个月 注油 所要时间:15分钟 (DAPHNE EPONEX GREASE No.1) 请用注油器涂刷新的润滑油。 初次注油是在一个月后，以后每三个月 注油一次。 No.49 滚珠丝杠(2处) 每三个月 注油 所要时间:15分钟 (DAPHNE EPONEX GREASE No.1) 请用注油器涂刷新的润滑油。 初次注油是在一个月后，以后每三个月注油 一次…
4OM-1752
1-35
通知
请注意过滤器架的插入朝向，完全插入到底。
请确认过滤器架上面和上部模块上面的高度是否一致。
过滤器架
确认高度是否一致
F4A29
1305-001
4.7 安装头部
4OM-1752
1-36
1305-001

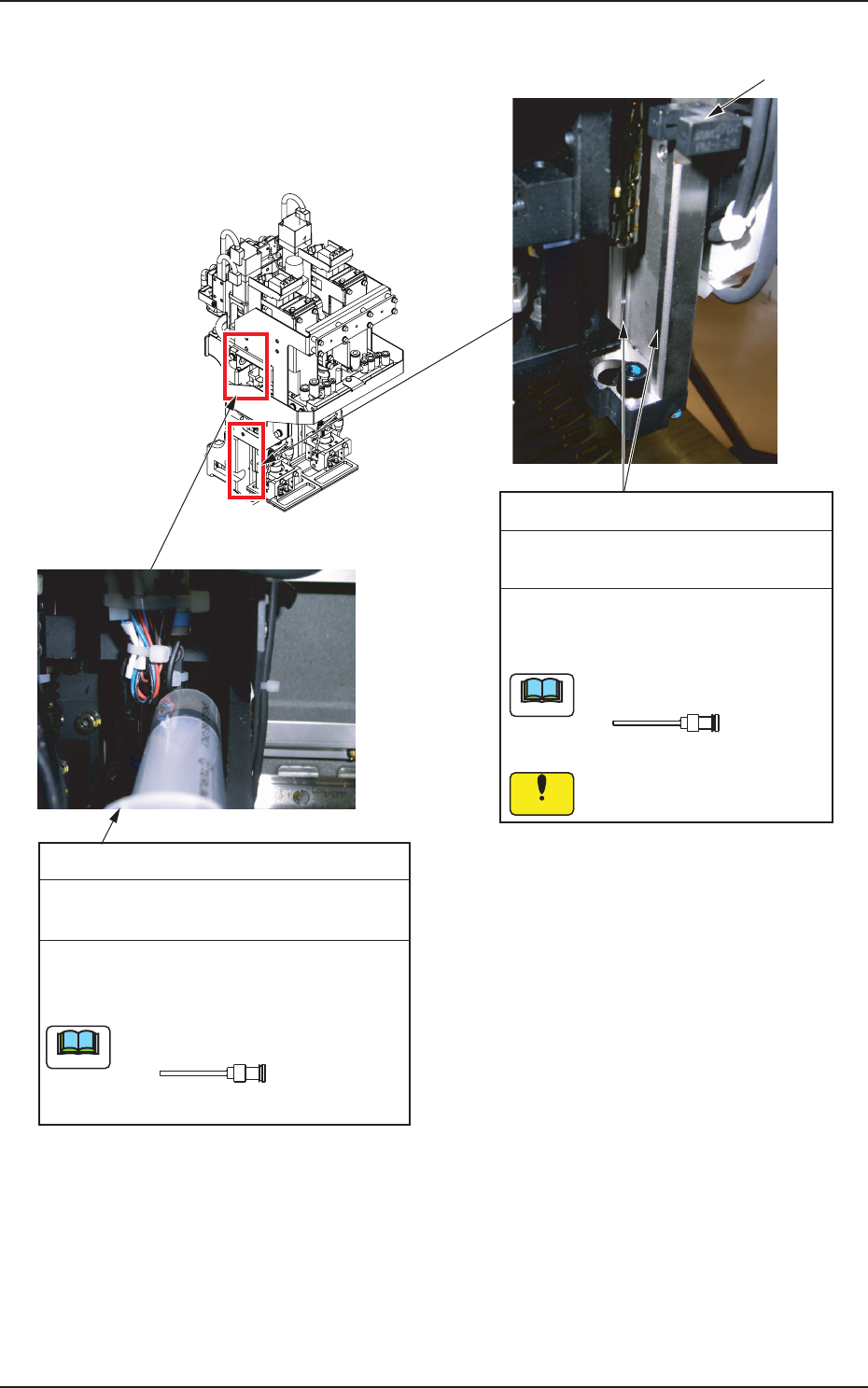

多功能安装头
直线导轨(2处)
每三个月 注油 所要时间:15分钟
(DAPHNE EPONEX GREASE No.1)
请用注油器涂刷新的润滑油。
初次注油是在一个月后，以后每三个月
注油一次。
No.49
滚珠丝杠(2处)
每三个月 注油 所要时间:15分钟
(DAPHNE EPONEX GREASE No.1)
请用注油器涂刷新的润滑油。
初次注油是在一个月后，以后每三个月注油
一次。
使用吸嘴为No.49。
No.49
传感器
使用吸嘴为No.49。
涂刷润滑油时，请注意不要在
传感器沾上润滑油。
Note
Notice
Note
多功能安装头 F4A30
4.7 安装头部
4OM-1752
1-37
真空过滤器
每三个月 更换
过滤器架
过滤器装卸治具
接收盘(2处)
每三个月 清扫
请用油棉纱擦掉积存在接收盘内的原有的润
滑油。
更换过滤器时，请垂直装卸治
具。
所要时间:3分钟
请使用过滤器装卸治具，将过滤器架向
下拔出，更换真空过滤器。
更换后，请将过滤器架压入吸嘴架中央
轴。
Note
F4A31
1305-001
4.7 安装头部
