4OM-1752 1-62 5.6 水压式清洗机 可以使用市面的水压式清洗机。 例 : MAC3 Ⅲ ( 中村超钢制 ) Note 锡膏堵在孔中时，无法清洗。 请根据针规兼容清扫。 清洗后请使用气枪或烘干机不要残留水分。 1305-001 5.6水压式清洗机
4OM-1752
1-61
•
使用吸嘴前端清扫治具时

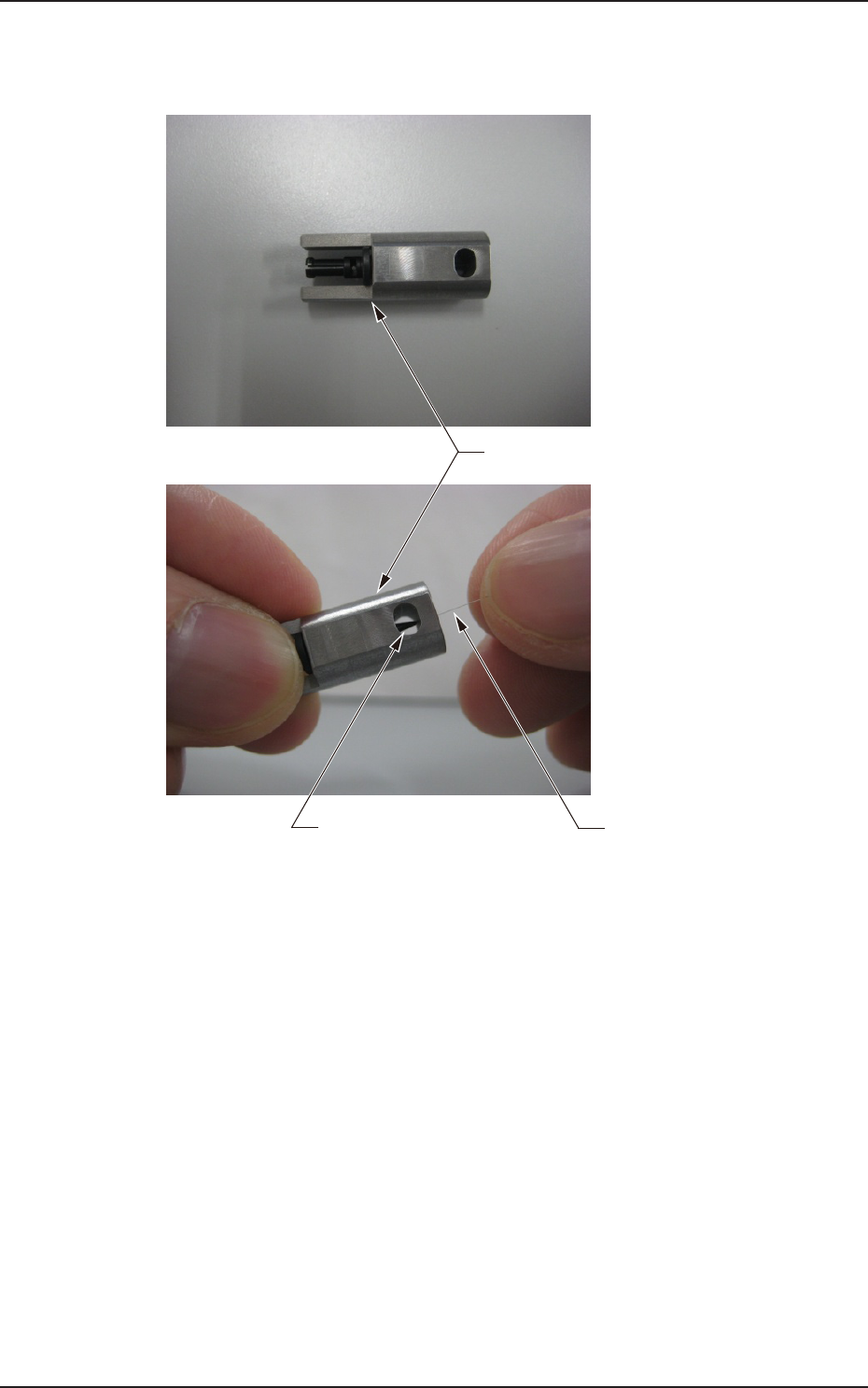

准备为了从前端使用针规清扫 HG22C、HG33C 的治具。
针规
吸嘴
吸嘴前端清扫治具
F4A54
将吸嘴从前端侧插入到治具，推入到治具的状态下轻轻插入针规。
针规不好插入时不要强行插入，请多次上下重复。
1305-001
5.5利用针规清扫高速吸嘴孔部
4OM-1752
1-62
5.6 水压式清洗机
可以使用市面的水压式清洗机。
例 : MAC3
Ⅲ
( 中村超钢制 )
Note
锡膏堵在孔中时，无法清洗。
请根据针规兼容清扫。
清洗后请使用气枪或烘干机不要残留水分。
1305-001
5.6水压式清洗机
4OM-1752
1-631305-001
5.7 吸嘴过滤器的插入方法
•
高速吸嘴
Procedure

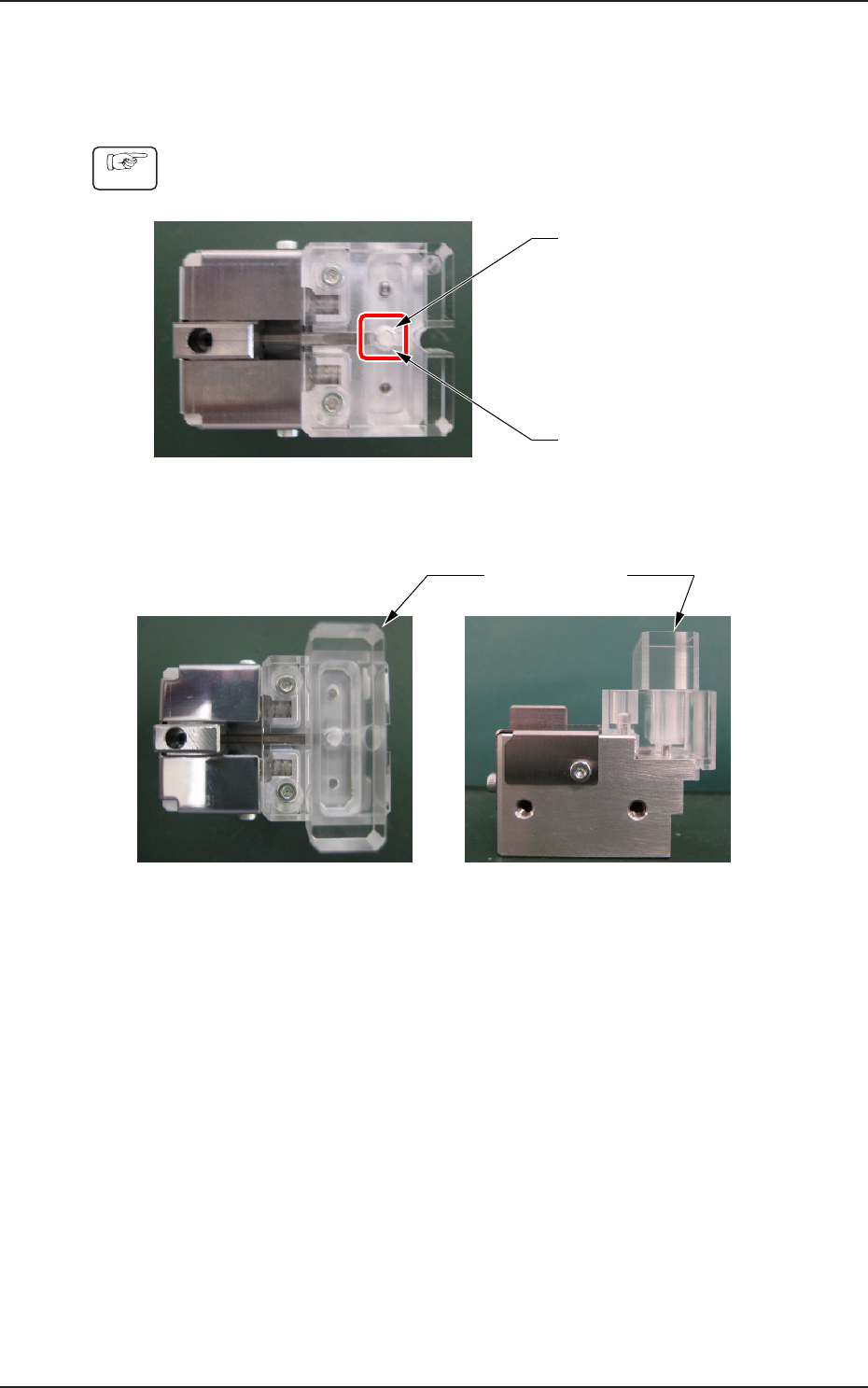

(1)将吸嘴过滤器安装到孔部。
孔部
吸嘴过滤器
F4A55
(2)将过滤器压块插入到过滤器安装开口部。
过滤器压块
F4A56
5.7吸嘴过滤器的插入方法
