4OM-1752 1-65 (5) 将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。 丙烯模块端面 滑动部 推 F4A59 1305-001 5.7吸嘴过滤器的插入方法
4OM-1752
1-64
1305-001

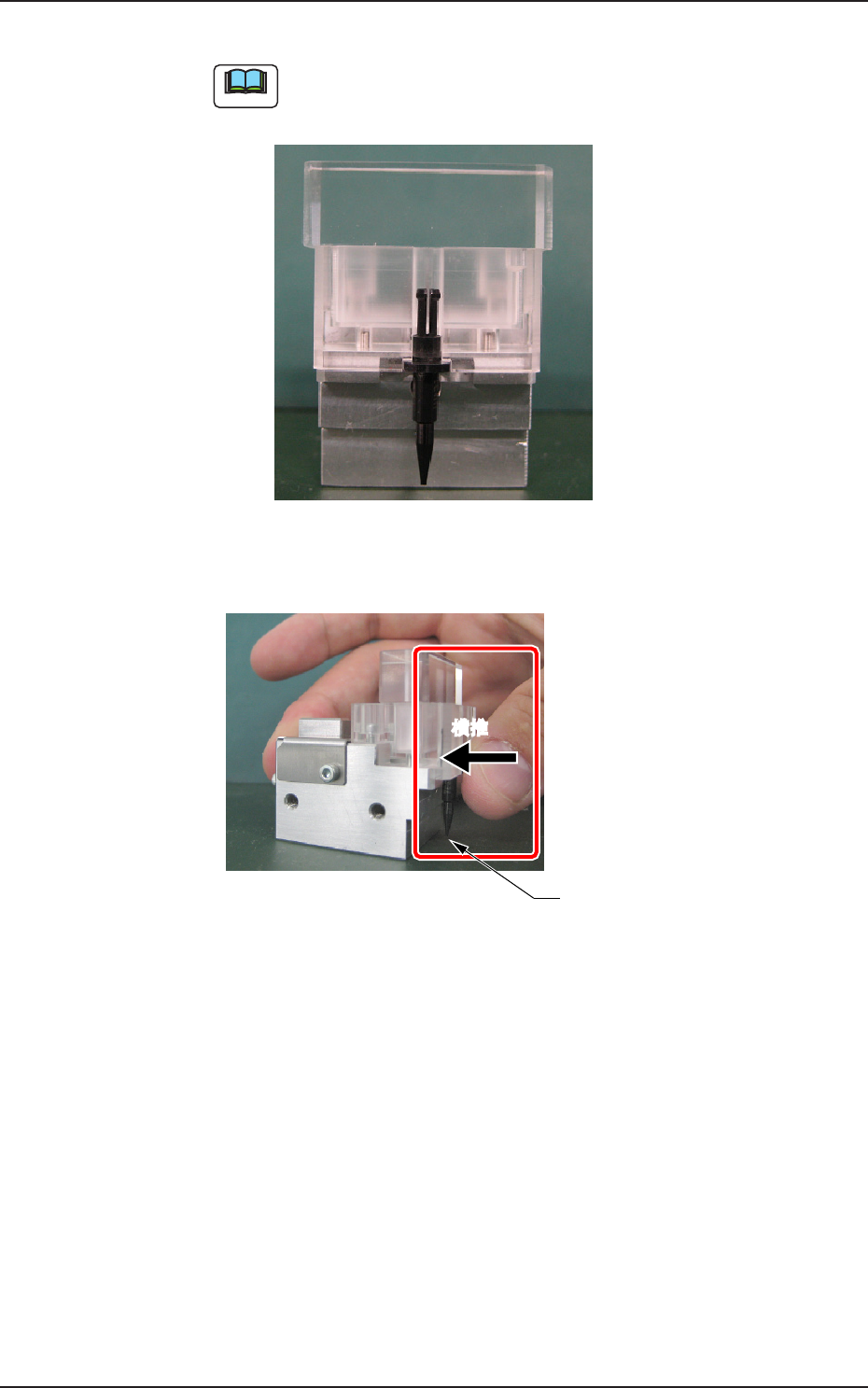

(3)将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。
Note
请注意吸嘴过滤器开口部的朝向。
F4A57
(4)用手指横向推入固定，以免吸嘴倾斜。
吸嘴
横推
F4A58
1305-001
5.7吸嘴过滤器的插入方法
4OM-1752
1-65

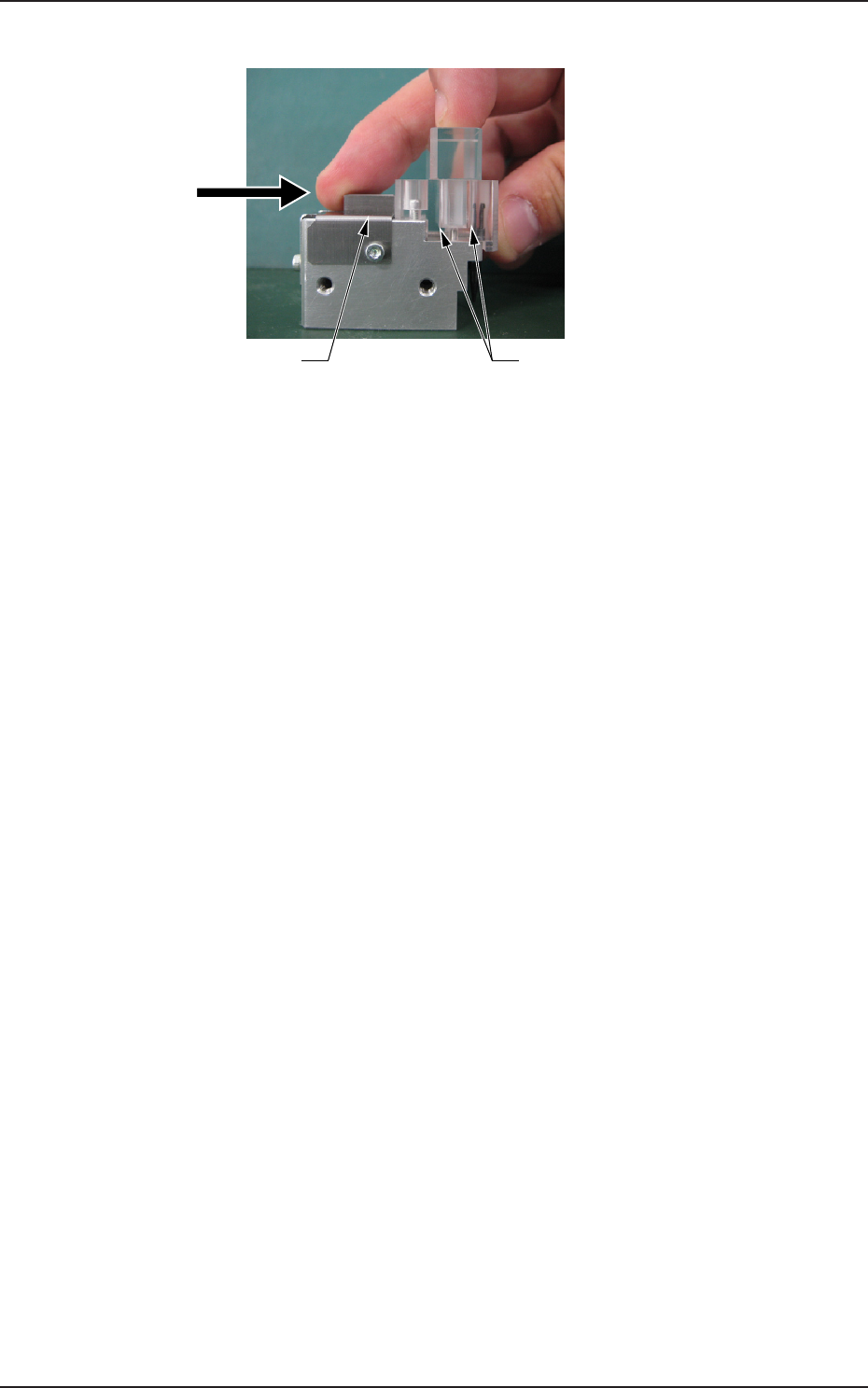

(5)将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。
丙烯模块端面
滑动部
推
F4A59
1305-001
5.7吸嘴过滤器的插入方法
4OM-1752
1-661305-001
•
中异形吸嘴
Procedure
(1)将吸嘴过滤器安装到孔部。
孔部
吸嘴过滤器
F4A60
(2)将过滤器压块插入到过滤器安装开口部。
过滤器压块
F4A61
5.7吸嘴过滤器的插入方法
