4OM-1752 1-59 • 高速吸嘴孔部的清扫方法 Procedure (1) 如以下照片所示，握紧高速吸嘴，一边将针规中心轴对正高速吸嘴的 中心轴，一边插入。 Notice 如果中心轴错位，有可能会损坏前端。 针规 高速吸嘴 F4A50 (2) 从高速吸嘴前端拔出针规。 针规 高速吸嘴 F4A51 1305-001 5.5利用针规清扫高速吸嘴孔部
4OM-1752
1-58
5.5 利用针规清扫高速吸嘴孔部
用放大镜确认吸嘴孔部的堵塞情况。
确认到堵塞时，利用针规进行清扫。
•
针规选择
使用的针规因高速吸嘴的种类而异。
请参考以下所示的组合，选择针规。
单位 :mm
吸嘴 ID
直径
( 中心孔径 )
直径
( 最小孔径 )
针规
尺寸
元件编号
针规
插入方向
吸嘴前端
清扫治具
HG22C
φ
0.1
φ
0.08
φ
0.08
KYF-M8636-00
0942J1A9
爪侧、前端侧
KYF-M8645-00
0942J1A5
HG33C
φ
0.2
φ
0.08
φ
0.12
KYF-M861K-00
0942J1AC
爪侧、前端侧
KYF-M862U-00
0942J1AH
HG52C
φ
0.4
φ
0.25
φ
0.2
KYF-M861L-00
0942J1AD
爪侧、前端侧
HG82C
φ
0.7
φ
0.35
φ
0.3
KYF-M862U-00
0942J1AE
前端侧 (a)
HV82C
φ
0.7
φ
0.35
φ
0.3
KYF-M862U-00
0942J1AE
爪侧、前端侧
HG13C
φ
0.9
φ
0.9
φ
0.6
KYF-M862U-00
0942J1AF
前端侧 (a)
HV13C
φ
0.9
φ
0.9
φ
0.6
KYF-M862U-00
0942J1AF
爪侧、前端侧
HG14C
φ
1.1
φ
1.1
φ
0.8
KYF-M862U-00
0942J1AG
前端侧 (a)
HV14C
φ
1.1
φ
1.1
φ
0.8
KYF-M862U-00
0942J1AG
爪侧、前端侧
HG15C
φ
2.0
φ
1.1
φ
0.8
KYF-M862U-00
0942J1AG
前端侧 (a)
HV15C
φ
2.0
φ
1.1
φ
0.8
KYF-M862U-00
0942J1AG
爪侧、前端侧
T4A16
Note
(a)不要从爪侧进入。
1305-001
5.5利用针规清扫高速吸嘴孔部
4OM-1752
1-59
•

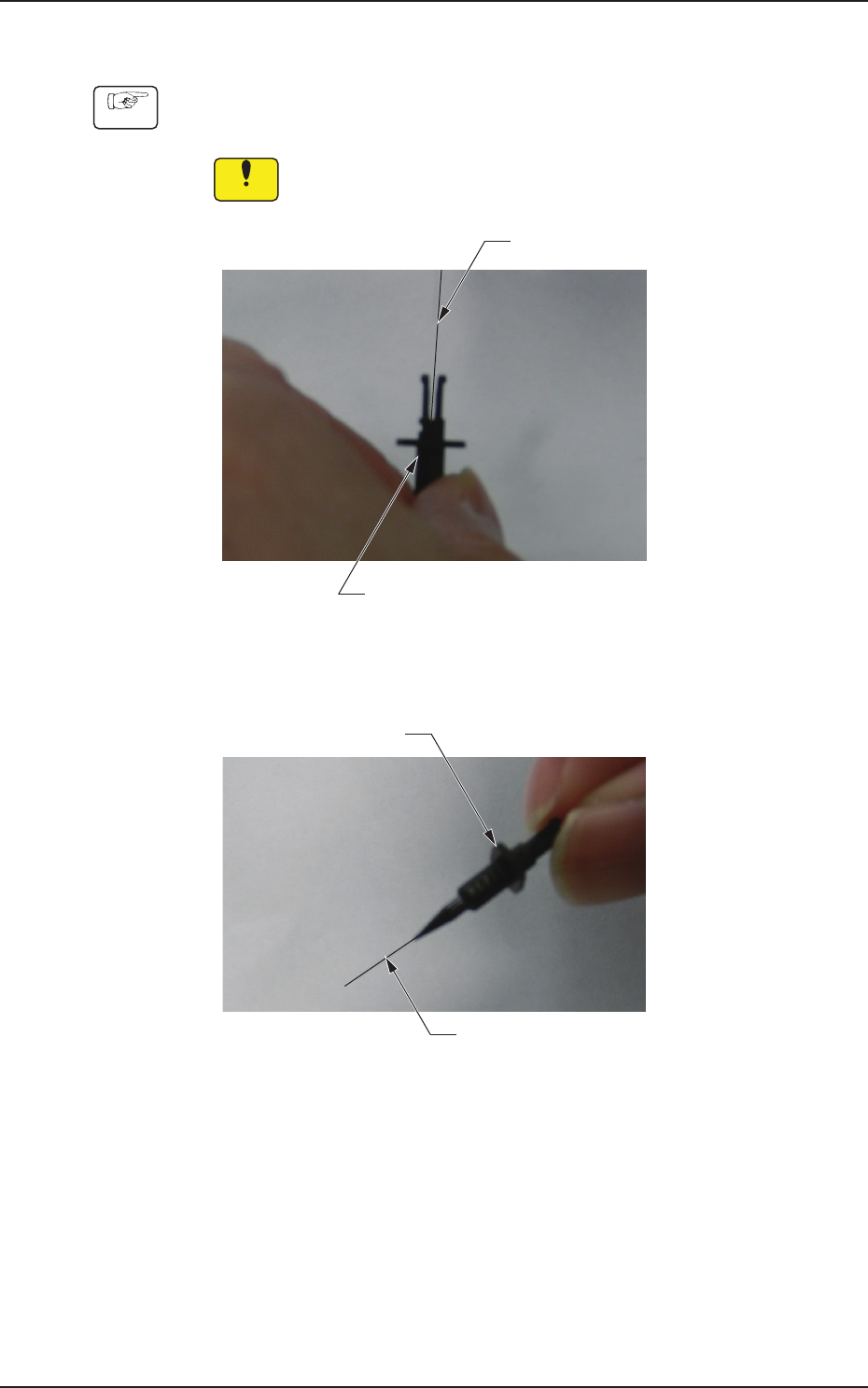

高速吸嘴孔部的清扫方法
Procedure
(1)如以下照片所示，握紧高速吸嘴，一边将针规中心轴对正高速吸嘴的
中心轴，一边插入。
Notice
如果中心轴错位，有可能会损坏前端。
针规
高速吸嘴
F4A50
(2)从高速吸嘴前端拔出针规。
针规
高速吸嘴
F4A51
1305-001
5.5利用针规清扫高速吸嘴孔部
4OM-1752
1-60
(3)朝吸附孔纵向移动针规，去除内部堵塞物。
针规
高速吸嘴
F4A52
(4)通过吹气吹掉已去除的脏污。
( 用遮蔽胶带粘付高速吸嘴前端的细小脏污，将其清除掉。)
遮蔽胶带
高速吸嘴
F4A53
1305-001
5.5利用针规清扫高速吸嘴孔部
