Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
52
<!-- Use fixed selection -->
<transition name="useIdentities" currentState="selectObjects" event="selectIds"
class="Siemens.SiplacePro.EDM.DataExchange.Actions.UseConfiguredIdentitiesActi
on,DataExchange">
…
</transition>
5.3.2.2.2 Weitergehende Konfiguration
Für einige der Bausteine sind weitergehende Einstellungen vorzunehmen. Die betroffenen Bausteine sind
in Abbildung 15 entsprechend gekennzeichnet. Zur Unterbringung der zusätzlichen Konfigurationsattribute
wird die Custom-Section der Applikationskonfiguration benutzt.
Der Baustein „VDM für GF“ erweitert jedes Application Template, das Gehäuseformen betrifft, um die
Option der VDM Blob Behandlung. Ist dieser Baustein aktiviert, werden für jede gezogene Gehäuseform
auch die Visiondaten übertragen.
Baustein: VDM für GF
Schlüssel Form Inhalt
Konfigurieren Sie VDM wie beschrieben
Tabelle 8 Zusätzliche Einstellungen für "VDM für GF"
Baustein: Festes Template
Schlüssel Form Inhalt
templateName String Name des zu benutzenden
Application Templates
Tabelle 9 Zusätzliche Einstellungen für "Festes Template"
Ein Beispiel zu Tabelle 9:
<customConfig>
<add key=“templateName“ value=“All Component Shapes“/>
</customConfig>
Baustein: Feste Objekte
Schlüssel Form Inhalt
objectNames Liste „;“-separierter SIPLACE Pro Full Pathes. Für die
Objektnamen sind auch folgende allgemeinere
Konstrukte erlaubt:
Type:* - Alle Objekte dieses Typs
Type:Path\* - Alle Objekte dieses Typs in diesem
Pfad (nicht in Unterordnern dieses
Liste mit Namen der zu
übertragenden Objekte
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
53
Pfades)
Tabelle 10 Zusätzliche Einstellungen für "Feste Objekte"
Ein Beispiel zu Tabelle 10:
<customConfig>
<add key=“objectNames“ value=“Import\100.gf;System\12.gf ;System\100*“/>
</customConfig>
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
54

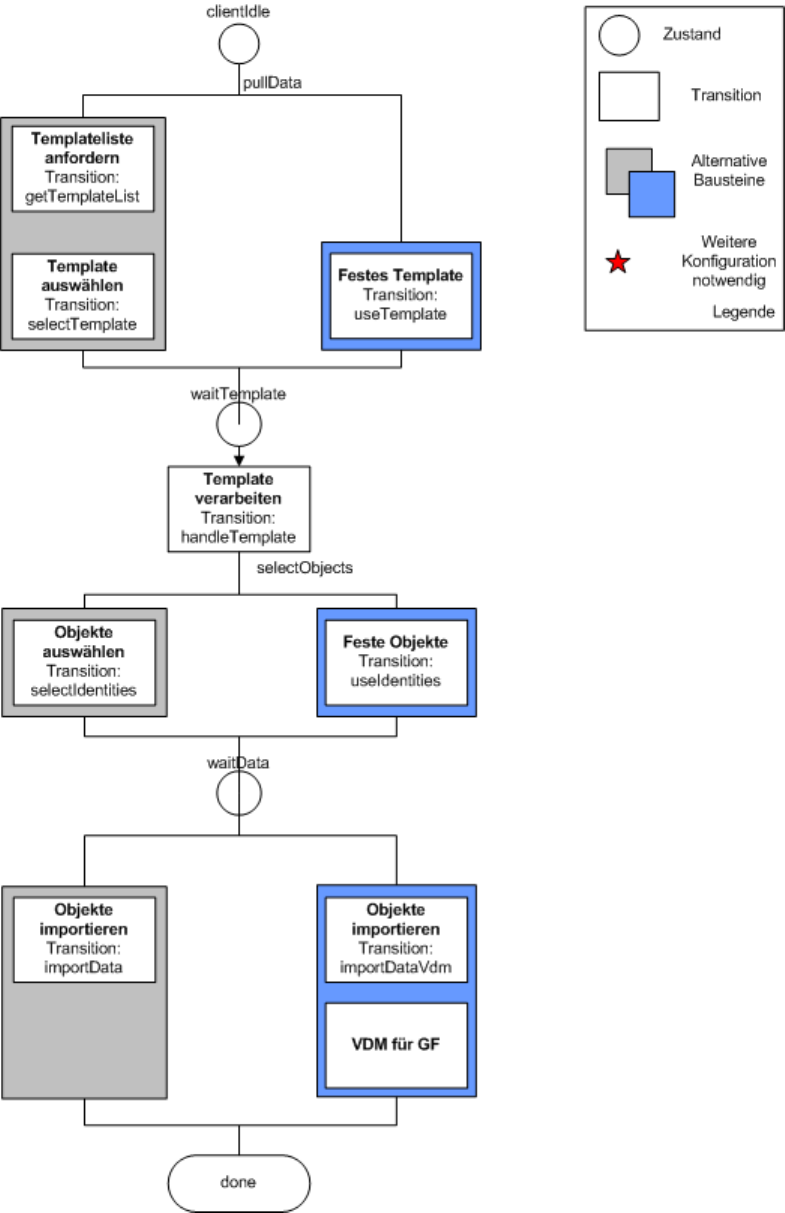

Abbildung 15 Aktuelle Konfigurationsmöglichkeiten für Client Workflow
5.3.3 Standardkonfiguration
Siehe 7.2. ClientWorkflow.xml
