Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
60

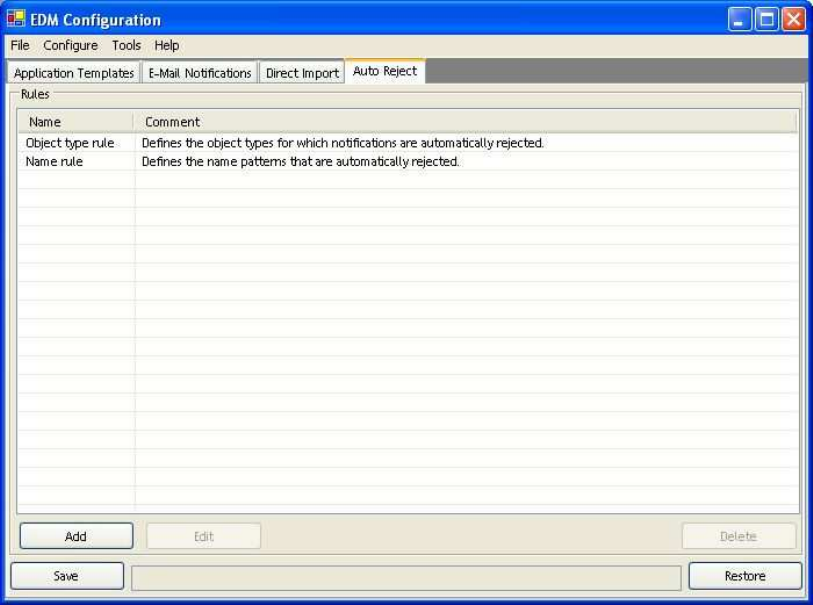

Abbildung 22 Konfiguration der automatisch abzulehnenden Benachrichtigungen
Die Konfiguration erfolgt analog zur Filterkonfiguration (siehe 5.5 Filterkonfiguration), wird jedoch auf dem
Master durchgeführt. Die Konfigurationsmöglichkeiten lassen jedoch nur eine Bestimmung der Daten zu
über:
• Objekttyp
• Namen des geänderten Objektes. Diese Einschränkung wird in Form von regulären Ausdrücken
vorgenommen.
Die Konfiguration wird in der Datei ClearingPoolRejectFilterConfig.xml im config-Verzeichnis abgelegt.
5.5 Filterkonfiguration
Es ist nicht immer wünschenswert, dass der Data Preparation Engineer über Datenänderungen am Linien-
Server informiert wird, z.B. wenn an der Linie eine Reoptimierung durchgeführt wird. Dabei wird eine
Vielzahl SIPLACE Pro interner Objekte (z.B. HeadSteps, d.h. einzelne Verfahrschritte für einen Kopf)
geändert, die dann entsprechend vom Benutzer kommentiert werden müssten und dann natürlich auch in
den Clearing Pool gelangen, jedoch keine Information enthalten. Darüber hinaus gibt er Kundenprozesse,
die eine Selektion von Änderungsmeldungen implizieren, z.B. wenn nur die reinen Produktdaten
(Leiterplatte, Bauelemente, etc.) zentral verwaltet werden und die Ablaufdaten an jeder Linie neu erzeugt
werden. In einem solchen Szenario sind nur Änderungen an den Produktdaten interessant, nicht jedoch an
den Aufträgen oder Losen.
Um diesen Umständen Rechnung zu tragen, findet sich im Konfigurationsverzeichnis die Datei
NotificationFilterConfig.xml. In der Datei wird definiert, für welche Objekttypen und Objekte keine
Änderungsmeldungen an den Master-Server geschickt werden sollen. Die Datei hat nur Auswirkungen auf
einen Linien-Server.
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
61
Änderungsmeldungen können gefiltert werden über eine Kombination von:
• Objekttyp
• Subobjekttyp
• Einzelne Eigenschaften von Objekten/Subobjekten
• Art der Änderung am Objekt
• Namen des geänderten Objektes. Diese Einschränkung wird in Form von regulären Ausdrücken
vorgenommen.
In der Standardinstallation wird eine Filtereinstellung angelegt, die alle irrelevanten Änderungen, die bei
einer Optimierung auftreten, abfängt. Änderungen der NotificationFilterConfig.xml sollten immer auf Basis
dieser Standardeinstellungen vorgenommen werden.
Dieser Teil des Systems ist von großer Sensibilität. Falsche Einstellungen können im Extremfall dazu
führen, dass wichtige Änderungen verloren gehen oder aber auf der anderen Seite der Data Preparation
Engineer in Meldungen über irrelevante Änderungen „ertrinkt“.

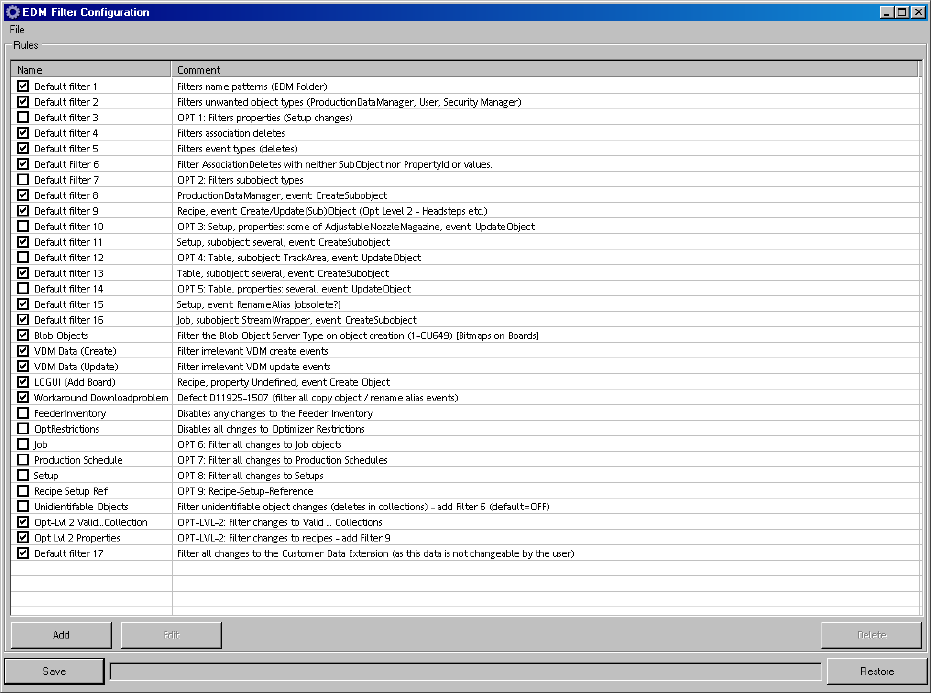

Abbildung 23 Konfiguration der Benachrichtigungsfilter
Die Filterkonfiguration besteht aus einer Menge von Regeln die mit „ODER“ verknüpft sind (siehe
Abbildung 23 Konfiguration der Benachrichtigungsfilter). D.h. sobald mindestens eine der aktiven Regeln
auf die eintreffende Benachrichtigung zutrifft, wird die Benachrichtigung verworfen (es öffnet sich also kein
Kommentardialog, und sie wird nicht an den Master-Server übertragen). Eine definierte Regel ist aktiv, falls
die zugehörige Checkbox angehakt ist.
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
62
Abbildung 24 Konfiguration einer einzelnen Regel
Jede Regel überprüft eine Teilmenge der Eigenschaften der Benachrichtigung. Diese Menge ist mit „UND“
verknüpft, d.h. nur wenn jede von der Regel geprüfte Eigenschaft den in der Regel angegebenen Wert
besitzt, wird die Benachrichtigung von dieser Regel verworfen.
Folgende Eigenschaften können in einer Regel betrachtet werden:
• Name (Regulärer Ausdruck)
• Objekt-Typ
• Subobjekt-Typ
• Eigenschaft von Objekt oder Subobjekt
• Löschen von Subobjekten eines bestimmten Objektes (Association Delete)
• Art der Benachrichtigung
Für jede dieser Eigenschaften existiert ein eigener Reiter. Wird kein Wert in einem Reiter ausgewählt, wird
diese Eigenschaft nicht überprüft. Wenn ein oder mehrere Werte ausgewählt werden, muss der Wert der
Eigenschaft in der Benachrichtigung mit einem der Werte übereinstimmen, damit die Benachrichtigung
gefiltert werden kann.
