Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
62

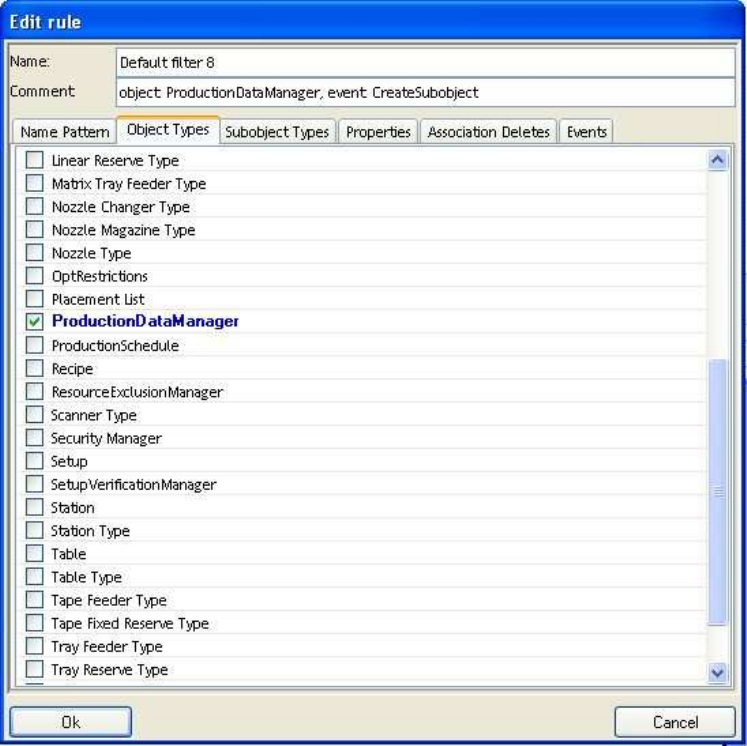

Abbildung 24 Konfiguration einer einzelnen Regel
Jede Regel überprüft eine Teilmenge der Eigenschaften der Benachrichtigung. Diese Menge ist mit „UND“
verknüpft, d.h. nur wenn jede von der Regel geprüfte Eigenschaft den in der Regel angegebenen Wert
besitzt, wird die Benachrichtigung von dieser Regel verworfen.
Folgende Eigenschaften können in einer Regel betrachtet werden:
• Name (Regulärer Ausdruck)
• Objekt-Typ
• Subobjekt-Typ
• Eigenschaft von Objekt oder Subobjekt
• Löschen von Subobjekten eines bestimmten Objektes (Association Delete)
• Art der Benachrichtigung
Für jede dieser Eigenschaften existiert ein eigener Reiter. Wird kein Wert in einem Reiter ausgewählt, wird
diese Eigenschaft nicht überprüft. Wenn ein oder mehrere Werte ausgewählt werden, muss der Wert der
Eigenschaft in der Benachrichtigung mit einem der Werte übereinstimmen, damit die Benachrichtigung
gefiltert werden kann.
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
63
5.6 Umgang mit eingehenden Änderungsmeldungen
5.6.1 Speichern der geänderten Objekte im Clearing Pool
Dies ist das Standardvorgehen für eingehende Änderungsmeldungen. Es findet Anwendung für
Änderungen an allen Objekten, die
• nicht nach 5.4.3 direkt in die Master Datenbank importiert wurden.
• nicht gemäß 5.4.4 automatisch abgelehnt wurden.
• bei denen die Einstellungen gemäß 5.4.3 und 5.4.4 in Konflikt standen.
• aufgrund von SIPLACE Pro-Versionskonflikten oder anderer Probleme nicht wie in 5.4.3
beschrieben direkt importiert werden konnten.
Für alle Alternativen wird gemäß der Email-Konfiguration eine Benachrichtigung verschickt.
5.6.2 Direkter Import von geänderten Objekten in die Master Datenbank
Konfiguration siehe 5.4.3.
5.6.3 Automatische Ablehnung der Änderungen
Konfiguration siehe 5.4.4.
Installationsanleitung SIPLACE Engineering Data Manager (EDM) Version 1.9 Ausgabe 02/2011
64
6 Glossar
Action besonderer Programmteil, der im Rahmen einer Transition ausgeführt wird.
Application Template
Konfigurationsdatei zur Steuerung der Datenübertragung zwischen Master und Linien-Server
Baustein Ein oder mehrere Transitionen, die eine bestimmte Funktionalität innerhalb des EDM Client
Workflows bereitstellen
Blob Beleuchtungsparameter für Linie und Station
Data Preparation Engineer
Datenverantwortlicher in der Produktionsvorbereitung
EDM Engineering Data Manager
Ereignis Löst eine Transition aus
Filterkonfiguration
Teil der Workflowdescription, der die Änderungen beschreibt, für die keine Benachrichtigung an
den Master-Server gesendet werden soll. Alle Objekte, die von den definierten Einschränkungen
betroffen sind, tauchen nicht im Clearing Pool auf.
GUI Graphical User Interface
Line Engineer
Verantwortlicher für eine oder mehrere Linien
Prozess Arbeitsablauf
Transition Übergang zwischen Zuständen
UML Unified Modeling Language
Workflow Informationstechnische Realisierung eines Prozesses
Workflowdescription
hier: Die Gesamtheit aller für eine funktionsfähige Installation von EDM notwendigen
Konfigurationseinstellungen bestehend aus: Client Workflowkonfiguration,
Applikationskonfiguration, EDM Benachrichtigungskonfiguration, Filterkonfiguration und Application
Templates
XML eXtensible Markup Language
Zustand „Gedächtnis“ eines Automaten
7 Standardkonfigurationen
7.1 EDM.config
Mehr Details finden Sie unter [EDM-Installationsverzeichnis]\config\EDM.config
7.2 clientWorkflow.xml
Mehr Details finden Sie unter [EDM-Installationsverzeichnis]\config\clientWorkflow.xml
