Instrucciones de uso HS-50 2 Seguridad de servicio Edición 01/99 CE-S PA 2.2 Dispositivos de seguridad 55 2.2.3.3 Posición de la unidad UPS, ordenador de la est ación y cajas de conexión p ara la mesa intercambiable de c…
2 Seguridad de servicio Instrucciones de uso HS-50
2.2 Dispositivos de seguridad Edición 01/99 CE-SPA
54
2.2.3.2 Posición de los pulsadores fungiformes PARADA EMERG.,
interruptores de protección etc. en la máquina automática
2

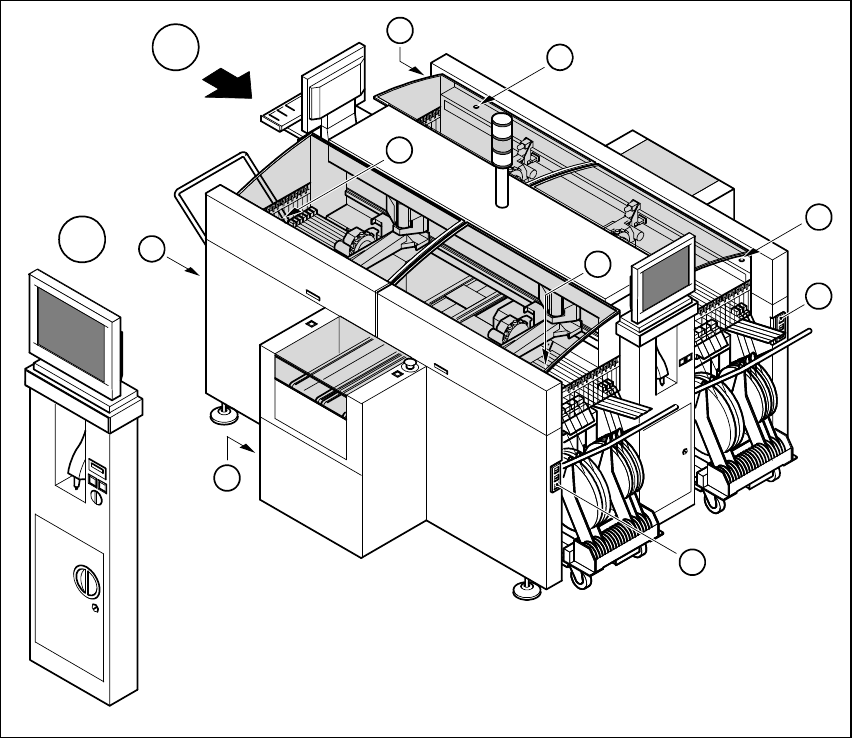

Fig. 2.2 - 5 Pulsador fungiforme PARADA EMERG., interruptor de protección
1. Pulsador fungiforme PARADA EMERG.
2. Interruptor de las cubiertas de protección
3. Interruptor de las tapas sobre el transporte de placas de circuitos
4. Combinación de contactores de seguridad en el inserto de alimentación de corriente detrás de
las puertas de protección
5. Interruptor de llave
2
Interruptor de llave abierto Posición 0 para servicio normal
Interruptor de llave cerrado Posición I para mantenimiento y servicio
1
1
A
A
4
3
3
2
5
2
2
2
Instrucciones de uso HS-50 2 Seguridad de servicio
Edición 01/99 CE-SPA 2.2 Dispositivos de seguridad
55
2.2.3.3 Posición de la unidad UPS, ordenador de la estación y cajas de conexión
para la mesa intercambiable de componentes
2
Fig. 2.2 - 6 USV, ordenador de la estación, cajas de conexión para mesas intercambiables
de componentes
1. Caja de conexión para mesas intercambiables de componentes
2. Pulsador para elevar la mesa intercambiable de componentes, encima la chapa de cubierta
rebatible
3. UPS y ordenador de la estación
A
A
1
1
1
1
2
2
2
2
3
2 Seguridad de servicio Instrucciones de uso HS-50
2.2 Dispositivos de seguridad Edición 01/99 CE-SPA
56
2.2.3.4 Descripción de funcionamiento
Interruptor principal en posición OFF (ver pos. 1 en la Fig. 2.1 - 4, página 49) 2
El interruptor principal separa de la red las tres fases L1, L2 y L3. 2
PELIGRO A pesar de encontrarse desconectado el interruptor princi-
pal, los siguientes componentes conducen aún tensiones peligrosas:
– Bornes de conexión de cable 1, 3 y 5 del interruptor principal S1
– Filtro de la red Z1
– Enchufe de servicio BU1
– Fusible automático F1 para el enchufe de servicio
– El color de todos los conductores que conducen corriente estando el interruptor principal des-
conectado es marrón.
– La alimentación continua de corriente y el ordenador de la estación pueden también conducir
tensiones peligrosas estando el interruptor principal desconectado.
È Por esta razón un manejo incorrecto de estas máquinas automáticas puede ocasionar la
muerte o graves lesiones, así como considerables pérdidas materiales.
È Observe por lo tanto las prescripciones de prevención de accidentes y las normas DIN vigen-
tes (especialmente DIN EN 60 204, parte 1) o las prescripciones de su país.
È Las puertas de protección de la alimentación de corriente solamente las debe abrir personal
calificado e instruido.
Interruptor principal en posición ON 2
Después de conectar el interruptor principal se dispone de todas las tensiones de alimentación
con excepción de las tensiones de circuitos intermedios para los ejes de pórtico (200 V) y ejes
estrella (100 V). 2
Pulsador de parada negro (pos. 2 en la Fig. 2.2 - 4, página 53) 2
Con estos pulsadores para la máquina automática. 2
Pulsador de arranque blanco (pos. 3 en la Fig. 2.2 - 4, página 53) 2
Después de conectar el interruptor principal se solicita accionar el pulsador de arranque para
arrancar la máquina automática para pedidos de dotación. La misma solicitud se le hace cuando
ha abierto las cubiertas de protección o accionado el pulsador PARADA EMERG. 2
