3 Introducción y conc eptos básicos Instrucciones de us o SIPLACE HS -50 3.1 Elementos de opera ción y visualización en la m áquina automática Versión de software SR.501.xx Edición 01/99 CE- SPA 78 3.1 Elemento s de op e…
Instrucciones de uso SIPLACE HS-50 3 Introducción y conceptos básicos
Versión de software SR.501.xx Edición 01/99 CE-SPA
77
3 Introducción y conceptos básicos
En este capítulo se describen los elementos de visualización y operación en la máquina auto-
mática y los componentes de la interfaz gráfica del usuario.
3
Además se proporcionan conocimientos básicos en el manejo de la interfaz del usuario y sus fun-
ciones. 3
INDICACION
Usuarios que no estén familiarizados con la interfaz del usuario del software del ordenador de la
estación (Software-OE) deben leer incondicionalmente este capítulo. 3
3 Introducción y conceptos básicos Instrucciones de uso SIPLACE HS-50
3.1 Elementos de operación y visualización en la máquina automática Versión de software SR.501.xx Edición 01/99 CE-SPA
78
3.1 Elementos de operación y visualización en la
máquina automática
3.1.1 Vista general
3

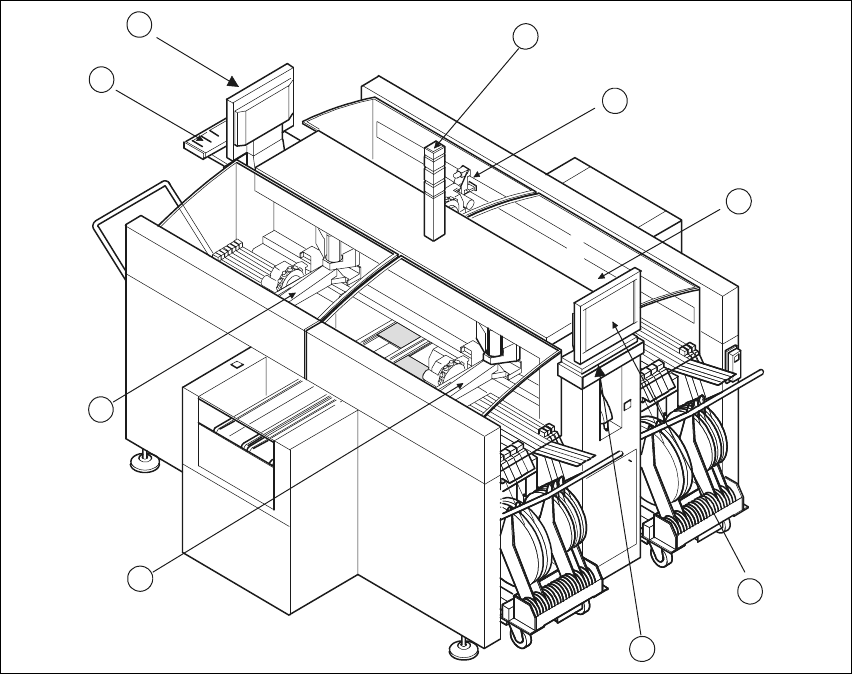

Fig. 3.1 - 1 Vista general
Leyenda referente a la Fig. 3.1 - 1
(1) Monitor (lado izquierdo)
(2) Teclado (lado izquierdo)
(3) Pórtico 4
(4) Pórtico 1
(5) Teclado (lado derecho)
(6) Monitor (lado derecho)
(7) Pórtico 2
(8) Pórtico 3
4
2
1
9
6
5
3
8
7
Instrucciones de uso SIPLACE HS-50 3 Introducción y conceptos básicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 3.1 Elementos de operación y visualización en la máquina automática
79
3.1.1.1 Generalidades
Cada estación está equipada con un "Ordenador de estación". El ordenador de la estación se
encuentra al lado del área de entrada, detrás de las puertas, en el montante de la máquina. Aquí
se encuentra igualmente montada la unidad de alimentación continua (UPS).
A ambos lados de la estación está montado un monitor con pantalla táctil y un teclado de extraer
con trackball integrada (ver Fig. 3.1 - 1).
INDICACION
El manejo de la interfaz para el software del ordenador de la estación puede tener lugar a través
del teclado, trackball o la pantalla táctil (ver apartado 3.2.1). 3
La posición de los interruptores y teclas (interruptor principal, interruptor de llave, teclas de
arranque, parada, PARADA EMERG. etc.) se indica en la Fig. 3.1 - 3. Las funciones se descri-
ben en el cap. 2.
3
ADVERTENCIA
Las puertas del montante de la máquina sólo las debe abrir personal adecuadamente calificado,
ya que determinados componentes de la máquina se encuentran bajo tensiones peligrosas.
En ello se deben observar de forma estricta las prescripciones de prevención de accidentes y las
prescripciones-VDE vigentes. La inobservancia puede ocasionar la muerte, lesiones graves o
considerables pérdidas materiales. 3
3
3
