27
28
配件
电机电源连接线
■ 提供 3 米及 5 米两种线长
■ 针对客户需求，另外提供独立接头配件
■ 具附刹车与不附刹车接头两种型式
CN1 I/O 接头（不提供）
■ 连接至上位控制器
■ 型号 : ASDBCNDS0044
CN1 便利接头（不提供）
■ 型号 : ASD-IF-DS4444
编码器连接线
■ 提供 3 米及 5 米两种线长
■ 针对客户需求，另外提供独立接头配件
回生电阻（不提供）
■ 提供 400 W / 40 Ω and 1 kW / 20 Ω 两种规格
端子台模块（不提供）
■ 内附 0.5 M 连接线， 节省安装空间
■ 型号 : ASD-MDDS4444
RS-485 分接器
■ 用于 Modbus 多轴通讯数据读写，
方便总线控制
■ 型号 : ASD-CNIE0B06
ASD-Soft Software PC 通讯连接线
■ 型号 : ASD-CNUS0A08
* 请注意 : 此图为示意介绍，实际各机种可能会因为功能差异而有不同，
请务必要以实际机种系列为主
29
30
动力接头
ASDBCNEP0000（动力 + 编码器组合料号）
不刹车
307252059B
3106A-20-18S
ASDBCNEP0100（动力 + 编码器组合料号）
刹车
307252049B
3106A-24-11S
动力线
ASDBCAPW0203/0205
KST: SVBL1-3. 7
KST: RVBL1- 4
L
ASDBCAPW0303/0305
KST: SVBL1-3. 7
KST: RVBL1- 4
L
Item Part No.
L
mm inch
1
ASDBCAPW0203 3000 ± 50 118 ± 2
2
ASDBCAPW0205 5000 ± 50 197 ± 2
Item Part No.
L
mm inch
1
ASDBCAPW0303 3000 ± 50 118 ± 2
2
ASDBCAPW0305 5000 ± 50 197 ± 2
配件
ASD-CAPW2203/2205
3106A-24-11S
KST: SVB3-4
L
KST: RVBL5-4
ASD-CAPW2303/2305
3106A-24-11S
KST: SVB3- 4
KST: RVBL5- 4
L
ASDBCAPW1303/1305（不提供）
3106A-20-18S
KST: YF3.5-3SG
L
Item Part No. Straight
L
mm inch
1
ASDBCAPW1303 3106A-20-18S 3000 ± 50 118 ± 2
2
ASDBCAPW1305 3106A-20-18S 5000 ± 50 197 ± 2
Item Part No. Straight
L
mm inch
1
ASD-CAPW2203 3106A-24-11S 3000 ± 50 118 ± 2
2
ASD-CAPW2205 3106A-24-11S 5000 ± 50 197 ± 2
Item Part No. Straight
L
mm inch
1
ASD-CAPW2303 3106A-24-11S 3000 ± 50 118 ± 2
2
ASD-CAPW2305 3106A-24-11S 5000 ± 50 197 ± 2
动力线
ASDBCAPW1203/1205
3106A-20-18S
KST: YF3.5-3SG
L
Item Part No. Straight
L
mm inch
1
ASDBCAPW1203 3106A-20-18S 3000 ± 50 118 ± 2
2
ASDBCAPW1205 3106A-20-18S 5000 ± 50 197 ± 2
31
32

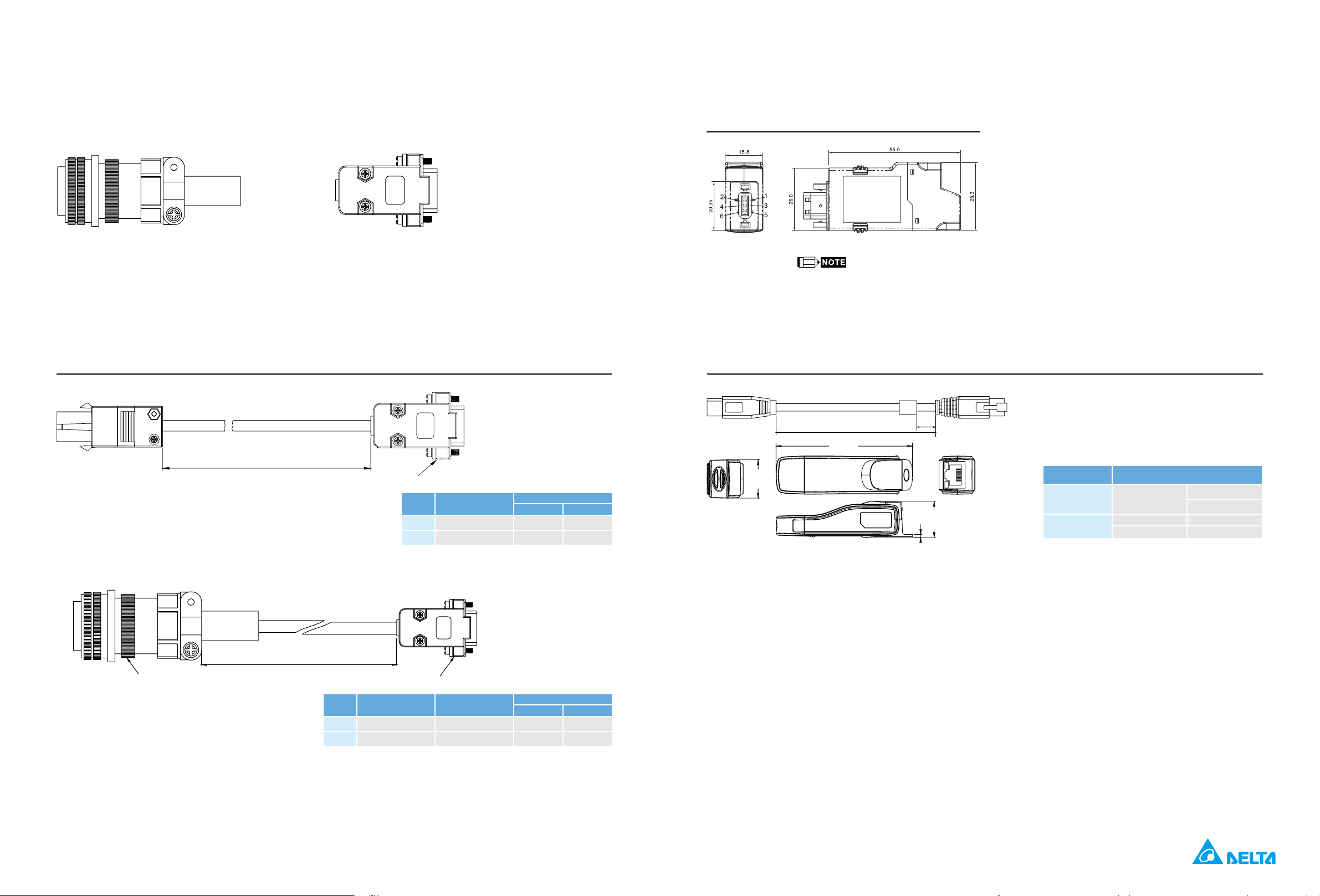

RS-485 分接器
ASD-CNIE0B06
1) 其他功能性配件将会陆续加入。
2) 配件外观请依照实际出货产品为准。
编码器连接线
ASDBCAEN0003/0005
L
D-SUB Connector 9P
ASDBCAEN1003/1005（不提供）
Item Part No.
L
mm inch
1 ASDBCAEN0003 3000 ± 50 118 ± 2
2 ASDBCAEN0005 5000 ± 50 197 ± 2
L
D-SUB Connector 9P3106A-20-29S
Item Part No. Straight
L
mm inch
1 ASDBCAEN1003 3106A-20-29S 3000 ± 50 118 ± 2
2 ASDBCAEN1005 3106A-20-29S 5000 ± 50 197 ± 2
配件
驱动器与计算机通讯线
ASD-CNUS0A08
L
(50)
80.1
21.2
1.8
22.5
Title Part No.Part No. : ASD-CNUS0A08
Cable L
3000 ± 100 mm
118 ± 4 inch
Connector
RJ connector RJ-45
USB connector A-type (USB V2.0)
编码器接头
307252109B
D-SUB Connector 9P
3106A-20-29S
