6. バージョンアップ
バージョンアップバージョンアップ
バージョンアップ時
時時
時の
のの
の注意事項
注意事項注意事項
注意事項
本機能対応バージョンへのバージョンアップにより本機能の使用を開始する場合の注意事項
について記載します。バージョンアップ時は、本章を必ず確認してください。
6.1 フィーダーマックス マークデータ設定方法
6.2 ノズルマックスマークデータ設定方法
6.3 吸着位置補正機能との併用について
6.1. フィーダーマックス
フィーダーマックスフィーダーマックス
フィーダーマックス マークデータ
マークデータマークデータ
マークデータ設定方法
設定方法設定方法
設定方法
4.1.3. フィーダーマックス マークデータで述べたように、フィーダーマックスを動作させるためには、
専用のマークデータをデータベース登録し、データベース番号を設定する必要があります。
V3.41STDR1.000 以降のバージョンアップ CD に同梱されている基板データを使用してください。そ
の方法について記述します。

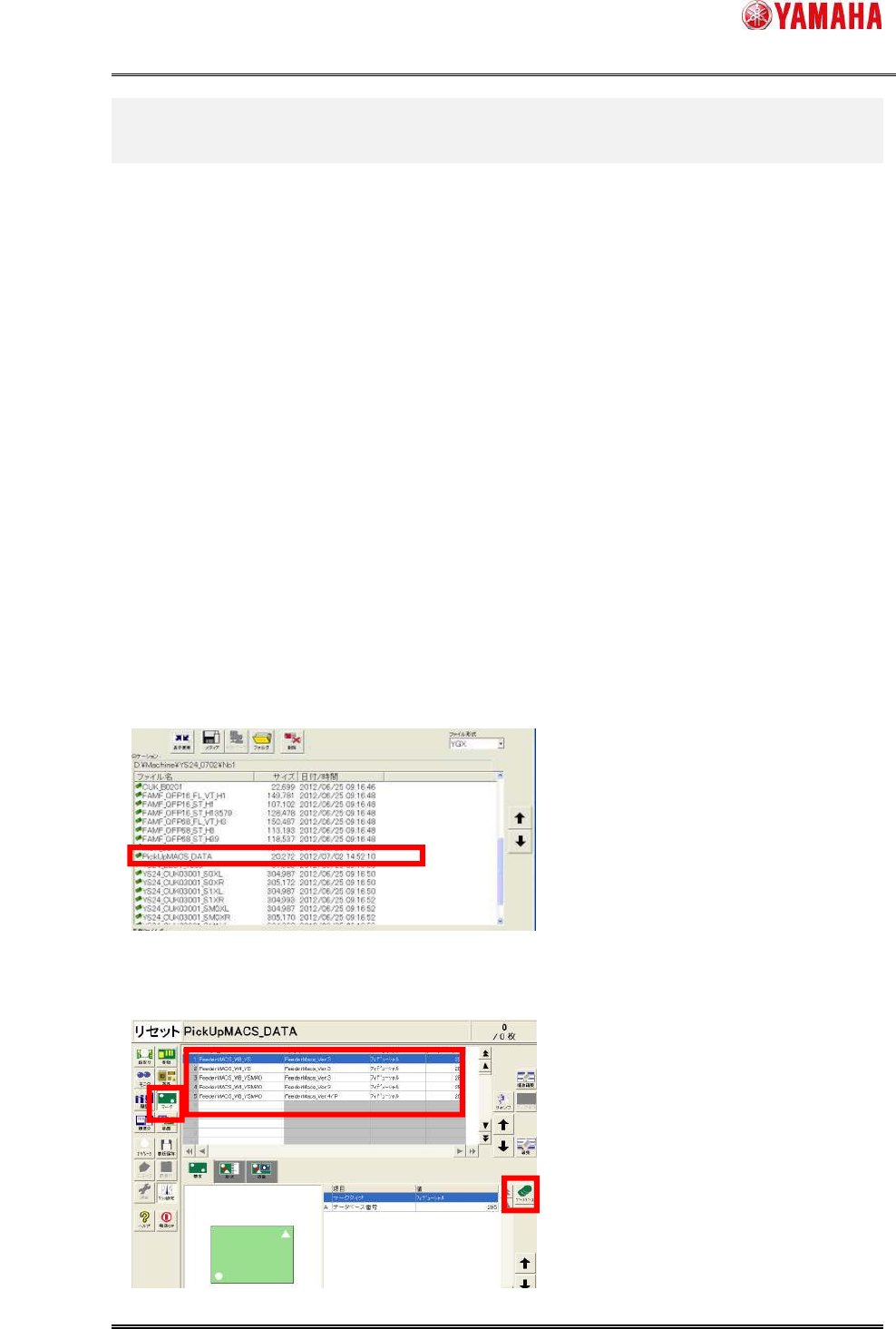

(1) バージョンアップ CD から[PickUpMACS_DATA.ygx]を対象マシンの[No1]フォルダにコピーし
てください。
(2) [段取り]画面から基板データ[PickUpMACS_DATA.ygx]を読み込んでください。基板データ読
み込みエラーなど出る場合がありますが、無視してください。
(3) [マーク]ボタンを押して、[FeederMACS]と名称がついているマークデータを選択し、[データベ
ース]ボタンを押してください。
△4
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
20/27

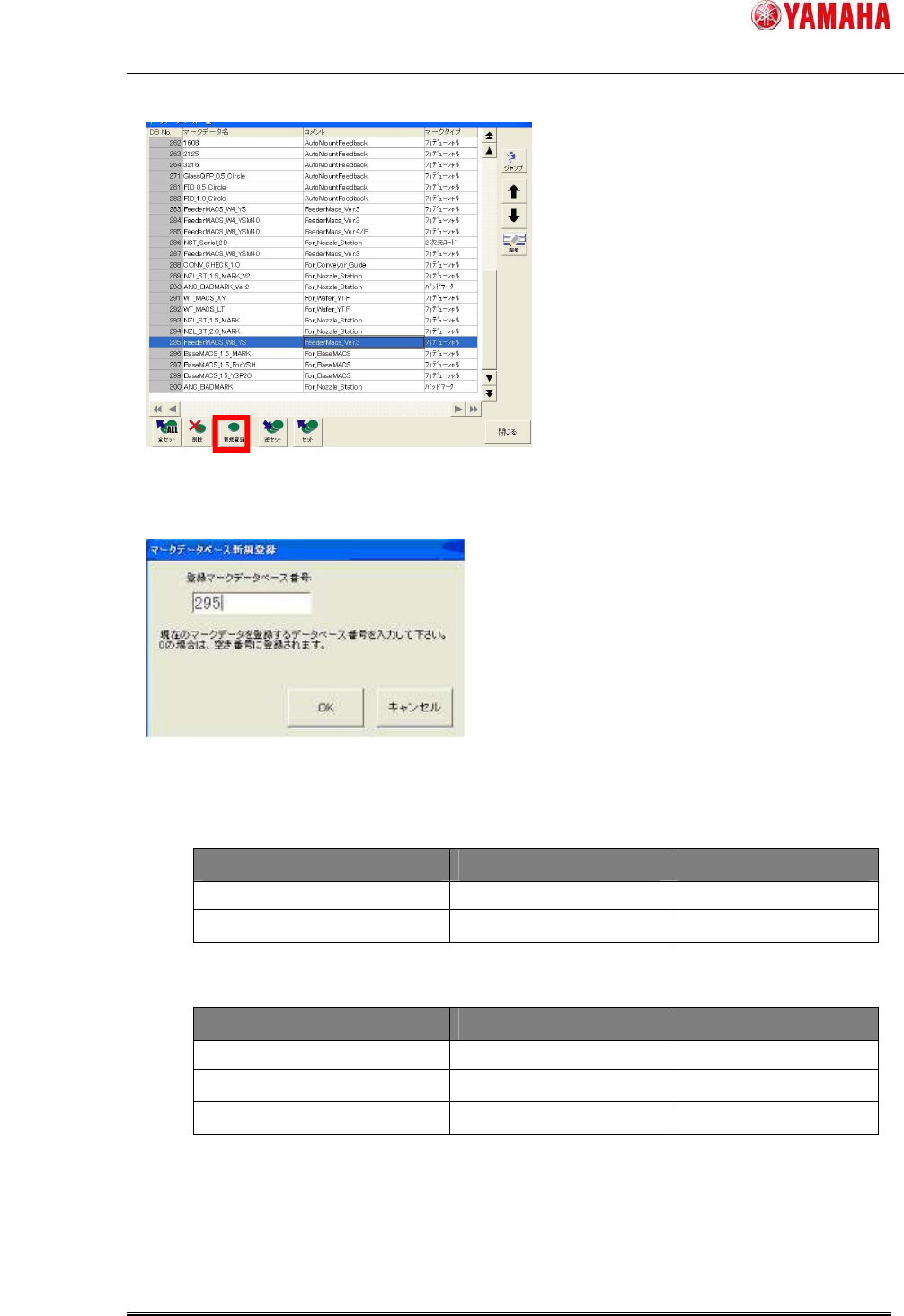

(4) [データベース一覧]ウインドウが開きますので、[新規登録]ボタンを押してください。
(5) 新規マークデータベース登録ウインドウが開きますので、マークデータベース番号を入力し、
[OK]ボタンを押してください。
使用するデータベース番号は以下の通りです。
■ YS
マーク名 コメント データベース番号
FeederMACS_W8_YS FeederMACS_Ver.* 295
FeederMACS_W4_YS FeederMACS_Ver.* 283
■ YSM40
マーク名 コメント データベース番号
FeederMACS_W8_YSM40 FeederMACS_Ver.* 287
FeederMACS_W4_YSM40 FeederMACS_Ver.* 284
FeederMACS_W4_YSM40 FeederMACS_Ver.*/P 285
△4
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
21/27

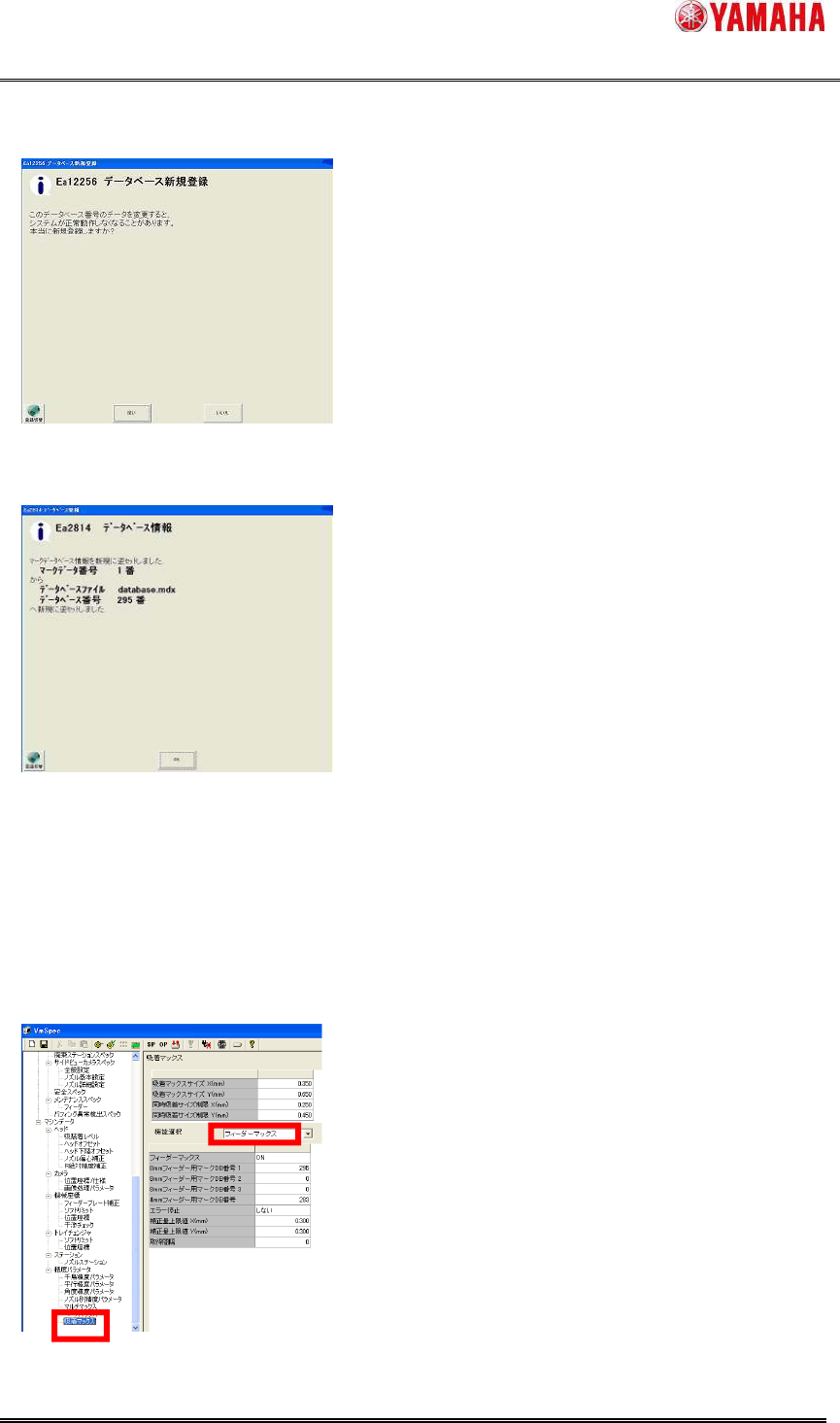

(6) 上記番号に登録する場合、以下のメッセージが出ますが、[はい]を押してください。それ以外
の番号を指定して以下のメッセージが出た場合は、他の番号に変更してください。
(7) 登録完了を示すメッセージが出ますので、[OK]ボタンを押してください。
(8) マークデータベース一覧にマークデータが追加されていることを確認してください。マークデー
タベースへの登録作業は以上です。
(9) 次に、登録したマークデータベースをフィーダーマックスの設定に反映させます。[マシン設定]
を開いてください。
(10) [設定] - [マシンデータ] - [精度パラメータ] - [吸着マックス]を選択し、[フィーダーマックス]を選
択してください。
