MODEL FP-G300L/R 1004-004 平成 19 年 8 月 初版 発行 Pu bli she d, Au g. 2 00 7 平成 20 年 1 月 第２ 版発行 Re vis ed, Ja n. 20 08 平成 21 年 9 月 第３ 版発行 Re vis ed, Se p. 2 00 9 平成 22 年 4 月 第４ 版発行 Re vis ed, Ap r. 201 0 CHIP MOUNTING SYSTEM 立…
G -S001-20
0801-002
フィーダベース部
FEEDER BASE SECTION
Fig. B-1
フィーダベース
Feeder Base
27
28
30
31
91
.
92
.
93
89
.
78
.
79
88
88
52
.
76
.
77
39
53
8
内がシャトル専用フィーダベース対応箇所です。
Inside the box shows the applicable section for the feeder base only for the shuttle.
1
53
67
.
80
.
81
51
.
76
.
77
5
6
19
87
33
34
35
36
37
6
4
42
66
72
70
72
66
8
3
B-1 illust-1
G -S001-20
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
1 6301710396 BASE 1 873B--100-001 210A3098
3 6301573878 BLOCK 5 873B--100-003 211G5359
4 6301376561 BLOCK 1 873B--100-004 211G4122
5 6301376578 BLOCK 1 873B--100-005 211G4123
6 6301560960 MECH PARTS 2 873B--100-006 226J2369
8 6301474625 PLATE 26 25 873B--100-008 211DB811
19 6301253541 ROD 1 873B--100-019 216C0713
27 6301586298 BRACKET 1 873B--100-027 211FC636
28 6301586281 BRACKET 1 873B--100-028 211FC635
28 6301586175 BRACKET 1
873B-A100010-028
211FC631
30 6301567600 PLATE 1 873B--100-030 211DC879
30 6301586168 PLATE 1
873B-A100010-030
211DD055
31 6301586564 BRACKET 1 873B--100-031 211FC645
31 6301586182 BRACKET 1
873B-A100010-031
211FC632
33 6301572819 CYLINDER 1 B6950,B6951
873B--100-103 224C0602
34 6301572833 AIR LINE EQPT 2 873B--100-104 225B0575
35 6301249995 VALVE 1 Y6930 873B--100-105 225C0106
36 6301106083 PIPE FITTINGS 1 873B--100-106 225F0467
37 6300036534 AIR LINE EQPT 2 873B--100-107 225B0059
39 6301599588 NAME PLATE,PARTS 2 1 873B--100-309 6P441819
42 6301709109 NAME PLATE,INDEX 1 873B--100-112 6P460211
51 4110418908 SCR PAN 3X6 2 873B--100-501 221E0497
52 6300007503 BOLT,HEX-SCT 4 M3X6 873B--100-502 221A0005
53 6300007527 BOLT,HEX-SCT 78 75 M3X10 873B--100-503 221A0007
66 6300007756 BOLT,HEX-SCT 4 M5X12 873B--100-516 221A0030
67 6300007763 BOLT,HEX-SCT 10 M5X16 873B--100-517 221A0031
70 6300933192 BOLT,HEX-SCT 2 M5X55 873B--100-520 221A0261
72 6300007763 BOLT,HEX-SCT 2 M5X16 873B--100-522 221A0031
76 4111412806 WASHER SPR 3 6 873B--100-526 221H0281
77 4111413902 WASHER V 3X7X0.5 6 873B--100-527 221H0312
78 4111412905 WASHER SPR 4 4 2 873B--100-528 221H0284
79 4111414008 WASHER V 4X9X0.8 4 2 873B--100-529 221H0315
80 4111416705 WASHER SPR 5 10 873B--100-530 221H0287
81 4111414107 WASHER V 5X10X1 10 873B--100-531 221H0318
87 4111411007 NUT HEX 8 1 873B--100-537 221F0111
88 6301372723 BOLT,HEX-SCT 4 873B--100-538 221A0346
89 6300007626 BOLT,HEX-SCT 4 2 M4X10 873B--100-539 221A0017
91 6300007527 BOLT,HEX-SCT 3
873B-A100010-A001
221A0007
92 4111412806 WASHER SPR 3 3
873B-A100010-A002
221H0281
93 4111413902 WASHER V 3X7X0.5 3
873B-A100010-A003
221H0312
GXH-3PH
G -S014-16
B-1
B-1 list-1
MODEL FP-G300L/R
1004-004
平成
19
年
8
月
初版
発行
Published, Aug. 2007
平成
20
年
1
月
第２版発行
Revised, Jan. 2008
平成
21
年
9
月
第３版発行
Revised, Sep. 2009
平成
22
年
4
月
第４版発行
Revised, Apr. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION

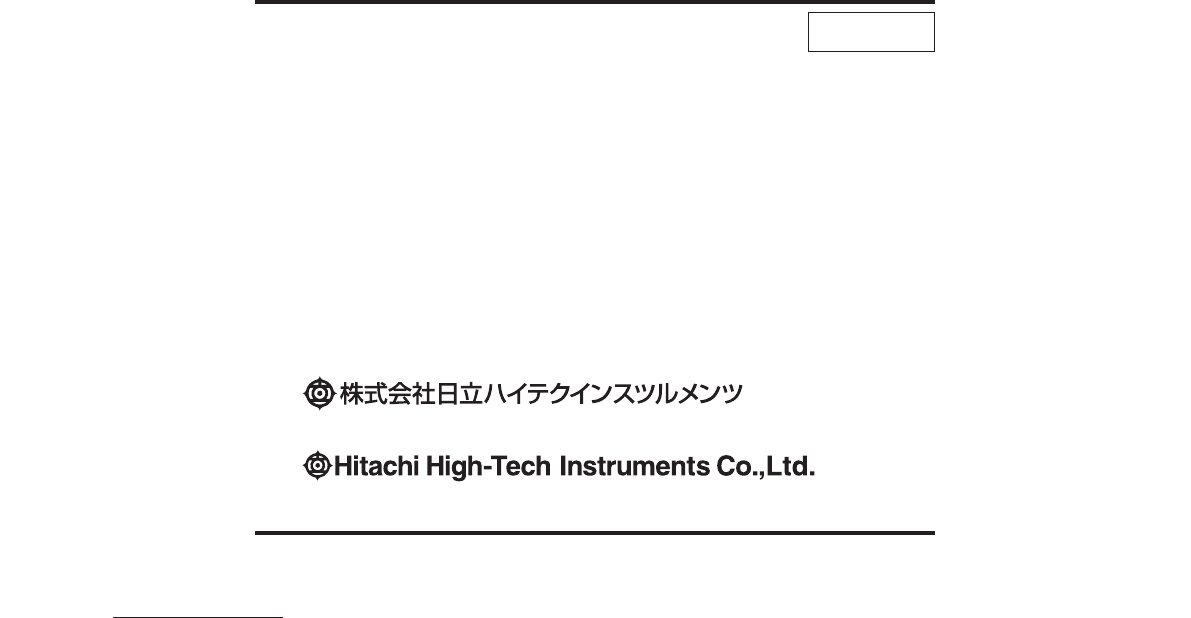

編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
COLOPHON
