《用户手册》 SIPLACE X- 系列 2 操作安全 使用软件版本 706.1 SP1 或更新 10/2014 版 2.9 主电源开关闭后贴片机中压缩空气 的状况 103 T： 3 图 2 .9 - 3 供电单元，侧视图 (1) 变压器上的主连接终端 ，用于具体国家或地区特定的主电 压连接。 下表列出了贴片机主开关关闭但 仍与主电源连接时各模块的电压情 况。 (1)
2 操作安全 《用户手册》 SIPLACE X- 系列
2.9 主电源开关闭后贴片机中压缩空气的状况 使用软件版本 706.1 SP1 或更新 10/2014 版
102
2.9.1 贴片机主电源开关已关闭，但仍接通电源
T：1
T：1

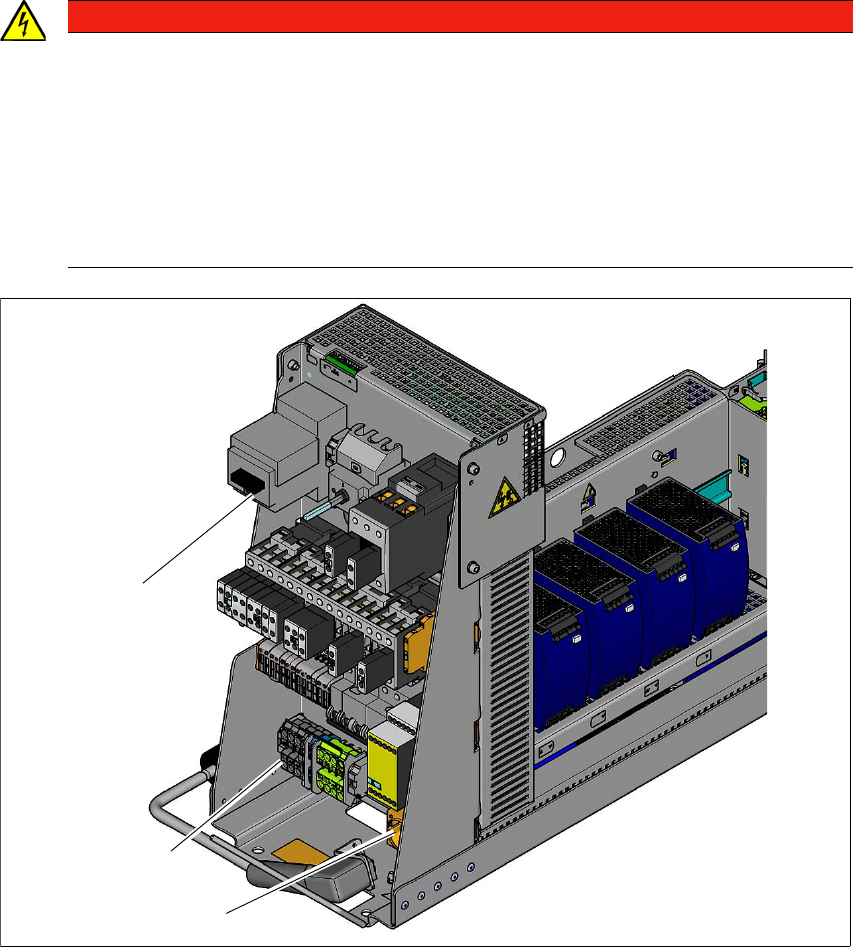

图 2.9 - 2 供电单元，前视图
(1) 维修插座 （X102）
(2) 主连接终端 （X100）
(3) 主电源开关 （Q1）
危险
致命电压！
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– 主电源开关 Q1 变压器单元中的主连接终端 L1、L2、和 L3
– 维修插座 X98
– F1 自动电路断路器处于开启状态的维修电源插座 X102。
– 主电源开关关闭后仍带有潜在致命电压的所有单个电线为棕色。
(3)
(1)
(2)
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 706.1 SP1 或更新 10/2014 版 2.9 主电源开关闭后贴片机中压缩空气的状况
103
T：3

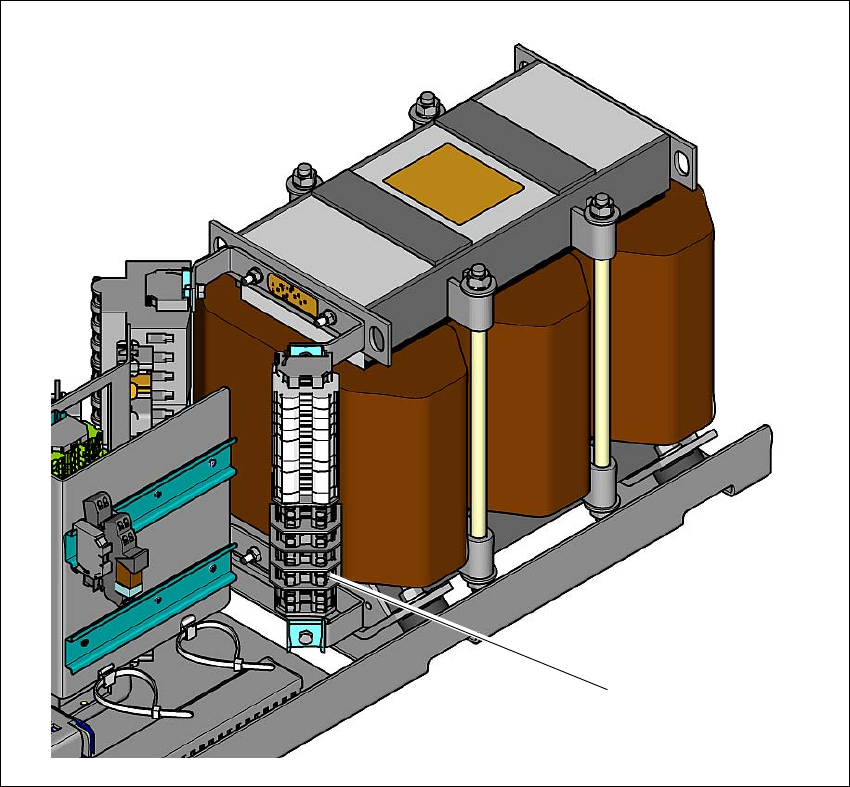

图 2.9 - 3 供电单元，侧视图
(1) 变压器上的主连接终端，用于具体国家或地区特定的主电压连接。
下表列出了贴片机主开关关闭但仍与主电源连接时各模块的电压情况。
(1)
2 操作安全 《用户手册》 SIPLACE X- 系列
2.9 主电源开关闭后贴片机中压缩空气的状况 使用软件版本 706.1 SP1 或更新 10/2014 版
104
T：1
2.9.2 贴片机主电源开关关闭且已断开电源
除供电单元中的少量残余电压外，贴片机无电力。
2.9.3 主电源开关关闭后贴片机中压缩空气的情况
当您关闭主开关 （图 2.9 - 1 中的物件 1，第 101 页）时或者如果贴片机电源断电，电气控制的压
缩空气单元主阀 （图中的 2.8 - 1
物件 1，第 100 页）。压力在 5 秒内将降到 0 MPa （0 bar）。
模块 电压
终端面板 X100
终端 L1、 L2、L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
维修插座 X102
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
自动断路器 F1
115 VAC
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
主电源开关 Q1
终端 L1、L2、L3
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
主电源开关 Q1
变压器单元的终端 T1、T2、T3 0 VAC
供电单元
（参见 关闭主电源开关后的残余电压和放电时间
，第 97 页）
