《用户手册》 SIPLACE X- 系列 4 设置与调试 使用软件版本 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机 247 T： 1 图 4 .3 - 4 贴片机支脚 （图示以 SIPLACE X2 S / X3 S / X4 S 为例） T： 1 (1) 贴片机外部支脚，4 件，2 种版本 （见图 4.3 - 3 ，第 246 页） 。 (2) 贴片机中部支脚，两个 (3) 供电单元侧的垫块 (2) (2) (…
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.3 设置贴片机 使用软件版本 706.1 SP1 或更新 10/2014 版
246
T：1
用叉车将贴片机抬起约 35 cm 。这可防止在贴片机支脚意外落下时不会伤害到您的脚部。
贴片机直立高度为 6 英尺。
– 贴片机的 4 个外部 支脚 （图 4.3 - 4
中的物件 1，第 247 页）。
– 用于高度为 900、930 和 950 mm，长度为 439 mm 的 PCB 传送导轨的贴片机支脚，物
件号：03000890-02 （图 4.3 - 3
中的物件 1）。
– 2 个中部贴片机支脚 （图 4.3 - 4
中的物件 2，第 247 页），带有 2 个在需要时可以用来调整
高度的垫块 （图 4.3 - 4
中的物件 3 和 4，第 247 页）。
T：1

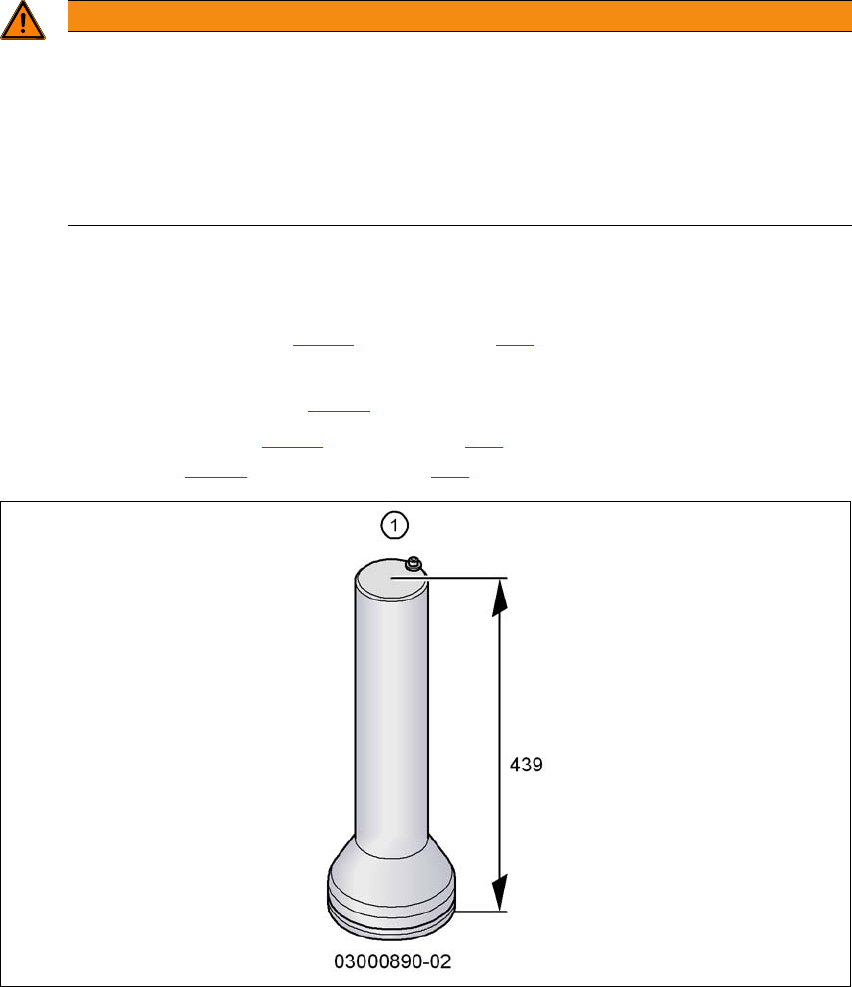

图 4.3 - 3 贴片机外部支脚 - 两种类型 （尺寸以毫米为单位）
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 706.1 SP1 或更新 10/2014 版 4.3 设置贴片机
247
T：1

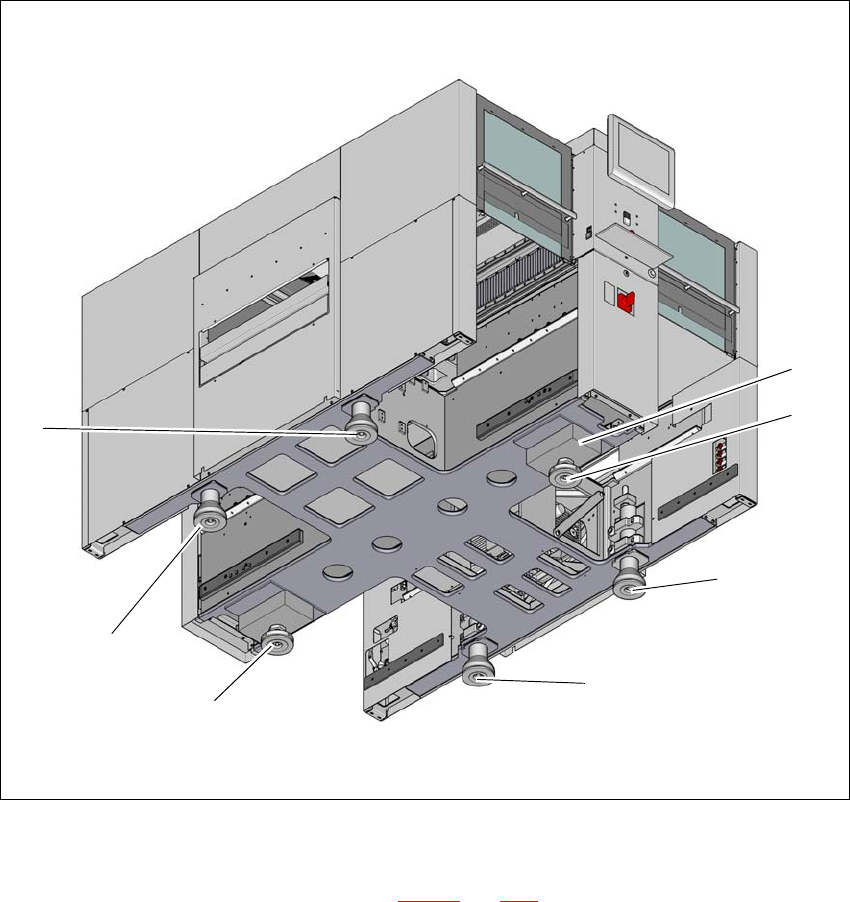

图 4.3 - 4 贴片机支脚 （图示以 SIPLACE X2 S / X3 S / X4 S 为例）
T：1
(1) 贴片机外部支脚，4 件，2 种版本 （见图 4.3 - 3，第 246 页）。
(2) 贴片机中部支脚，两个
(3) 供电单元侧的垫块
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.3 设置贴片机 使用软件版本 706.1 SP1 或更新 10/2014 版
248
4.3.6.1 预设贴片机中部支脚的高度
首先预设贴片机的中部支脚。垫块必须在贴片机下面的正确位置处。具体情况因贴片机的高度而
异。
设置 900 mm 的印制板传送导轨高度 T：3
如果印制板传送导轨高度为 900 mm，则需要使用一个垫块。
确保垫块 90 mm 的一侧已垂直对齐，而且固定贴片机中部支脚的螺丝孔对着下方。
T：3
T：3
T：3
T：3
T：3
T：3
T：3
T：3
T：3
T：3
T：3
T：3

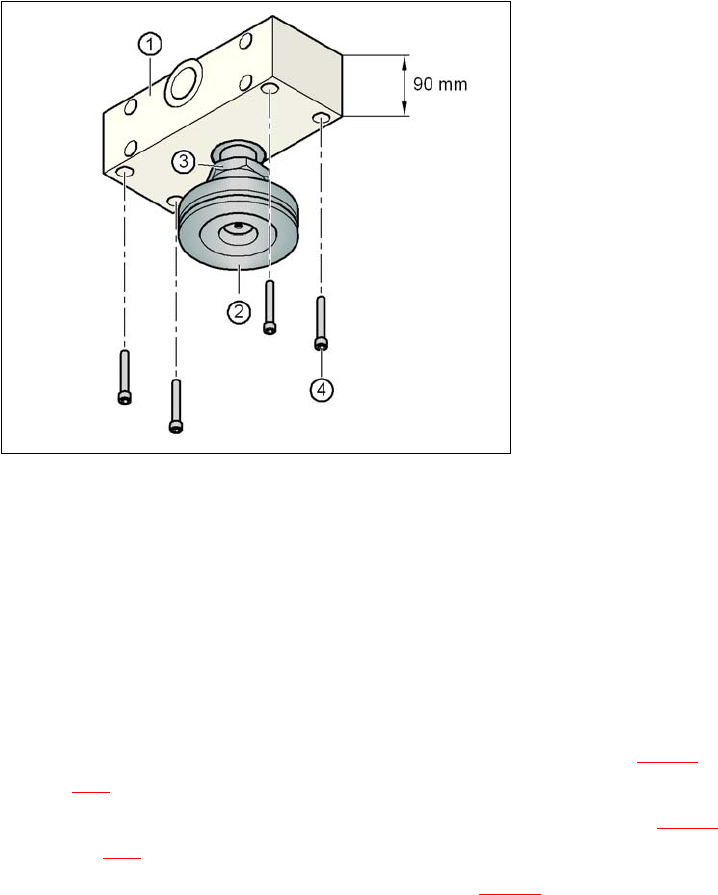

T：图 3.0 - 1 为 900 mm 的传送导轨高度，对齐垫块
T：3
(1) 垫块高度 90 mm
(2) 贴片机的中部支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
将贴片机中部支脚上的螺纹钉拧进垫块下侧的螺丝孔里。
按以下步骤，对齐贴片机下面的两个垫块：
– 在气动单元一侧的垫块开口指向印制板传送导轨的运行方向 （见图 4.3 - 4
中的物件 4，
第 247 页）。
– 在电源一侧的垫块开口指向与印制板传送导轨的运行方向相反 （见图 4.3 - 4
中的物件
3，第 247
页）。
用四颗 M12x80 六角套筒螺丝固定这两个垫块 （见图 3.0 - 1 中的物件 4）。使用尺寸为 10
mm 的螺丝刀刀头。
