2.6.4 保护接触器组合和维修插座的位置
T：5

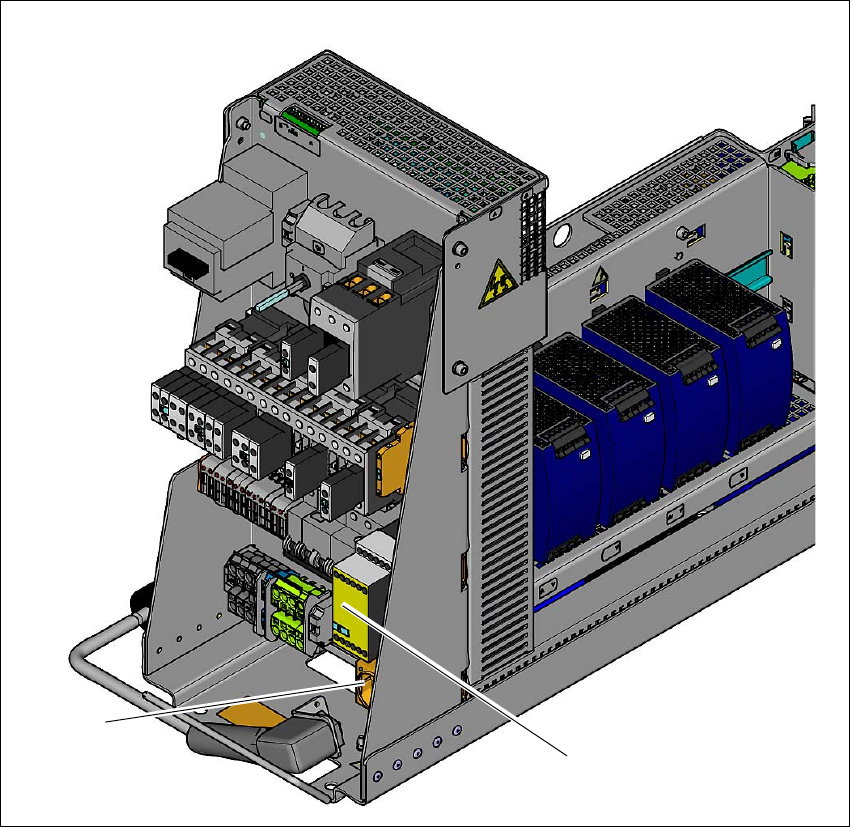

图 2.6 - 8 保护接触器组合和维修插座的位置
T：5
(1) 保护接触器组合
(2) 维修插座
(2)
(1)
2 操作安全 《用户手册》 SIPLACE X- 系列
2.6 安全功能 使用软件版本 706.1 SP1 或更新 10/2014 版
90
保护接触器组合 K6 （ 图 2.6 - 8 中的物件 1，第 89 页） T：2
保护接触器组合已包含在供电单元中。它被用于监控 EMERGENCY STOP （急停）电路和安全
设备。
激活保护接触器组合需要具备三个条件：
– 必须发出 “ 软件释放 ” 或 “Control ON （控制装置打开）” 信号。
– 必须闭合 EMERGENCY STOP （急停）回路。
– 必须按下 Start （启动）按钮。
保护接触器组合的正面有三盏绿色 LED 灯，用于显示操作状态 （见图 2.6 - 9
，第 91 页）。
– “Power （电源）”LED 灯亮起，表示已接通电源。
– 如果 Start （启动）按钮被按下，急停电路已闭合，且信号电路未显示任何错误状况
时，“Channel 1 （通道 1）” 和 “Channel 2 （通道 2）”LED 灯将亮起。
维修插座 （ 图 2.6 - 8 中的物件 2 ，第 89 页） T：2
维修插座包含在供电单元中，并由一个保护盖保护。只有当贴片系统通过 5 线连接 （L1、L2、
L3、N 和 PE）连接到主电源上时，才能使用此插座。如果使用 4 线连接，如，没有使用 N 线，
则将无法使用此插座。
T：2
警告
关于致命电压的安全须知！
即使在贴片机已被关闭后仍要始终遵守有关潜在致命电压的安全须知。（见第 2.1.3
节，第 46 页和第 2.6.3.3 节，第 87 页。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 706.1 SP1 或更新 10/2014 版 2.6 安全功能
91
2.6.5 EMERGENCY STOP （急停）回路和信号电路
2.6.5.1 EMERGENCY STOP （急停）回路的结构
以下接触点串联构成 EMERGENCY STOP （急停）回路：
– 四个保护盖开关的触点元件
– 维修翻盖的触点元件 （最多可选安 4 个维修翻盖）
– 两个 EMERGENCY STOP （急停）按钮的正常打开 (NO) 触点
– 四个料车的触点元件
– 保护接触器组合 SSK K6 的通道
软件除了分析带有 SSK K6 的 EMERGENCY STOP （急停）回路以为，还会检查被监控开关的
信号触点。如果所有触点都已闭合 （接触），软件将会从 I/O 控制单元向 SSK K6 发送数字 CAN
总线输出信号。
T：2
图 2.6 - 9 保护接触器组合上的信号 LED
(1) 主电源 / 电源
(2) Kanal 1 / 频道 1
(3) Kanal 2 / 频道 2
(1)
(2)
(3)
