2 操作安全 《用户手册》 SIPLACE X- 系列 2.6 安全功能 使用软件版本 706.1 SP1 或更新 10/2014 版 94 2.6.6 装有虚拟供料器的位置上的护手装置 T ： 3 图 2.6 - 11 料车位置上的护 手装置 T ： 3 (1) SIPLACE X 虚拟供料器，物件号：00141226 -xx 警告 操作安全 通过占用每第二个位置保证操 作安全！ 为确保 SIPLACE X- 系列贴片机元件料车的操作…
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 706.1 SP1 或更新 10/2014 版 2.6 安全功能
93
T：3
图 2.6 - 10 EMERGENCY STOP （急停）回路
按下 Start （启动）按钮
否
否
是
否
否
是
是
T：3
启用
SSK
a
否
电压
Y 轴 0 V-
X 轴 0 V-
星形轴 0 V-
DP 轴 42 V-
Z 轴 （C&P、TH） 42 V-
Z 轴 (CPP) 0 V-
启用
PCB 传送导轨 否
升降台 否
PCB 夹持装置 否
宽度调整装置 否
料带切割器 否
元件料车供料器件 是
a) SSK 保护接触器组合 K3
是
压缩
空气 最小 0.5 MPa
（5.0 bar）？
EMERGENCY STOP （急
停）按钮
被按下？
- 保护盖和 / 或维修翻盖被打
开？
料车 EMERGENCY STOP
（急停）电路被中断？
T：3
启用
SSK
a
是
电压
Y 轴 260 V-
X 轴 260 V-
星形轴 150 V-
DP 轴 42 V-
Z 轴 （C&P、TH） 42 V-
Z 轴 （CPP） 150 V-
启用
PCB 传送导轨 是
升降台 是
PCB 夹持装置 是
宽度调整装置 是
料带切割器 是
料车供料器件 是
2 操作安全 《用户手册》 SIPLACE X- 系列
2.6 安全功能 使用软件版本 706.1 SP1 或更新 10/2014 版
94
2.6.6 装有虚拟供料器的位置上的护手装置
T：3

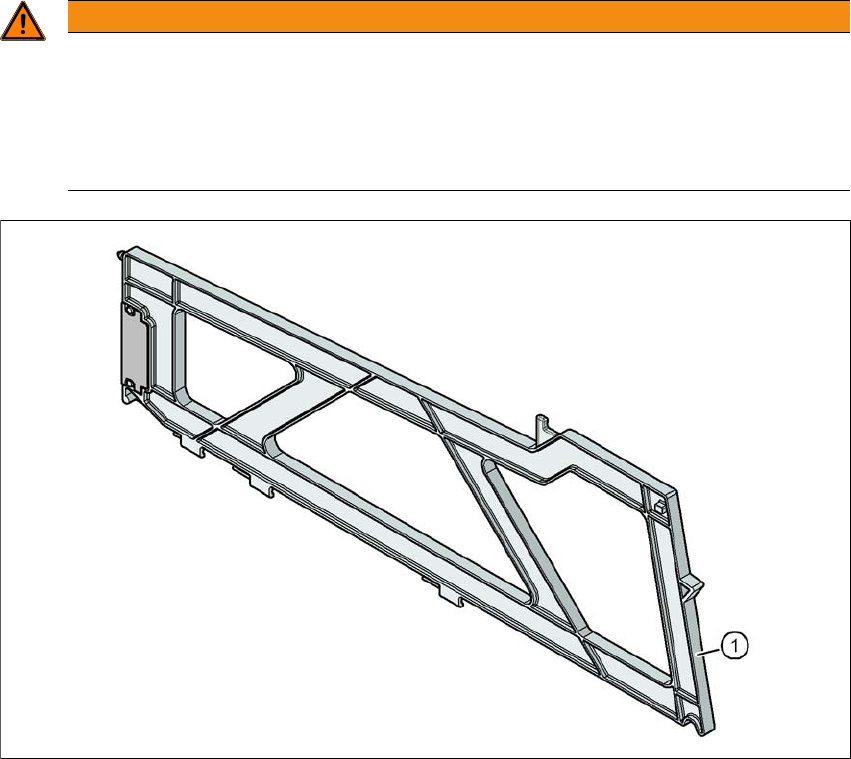

图 2.6 - 11 料车位置上的护手装置
T：3
(1) SIPLACE X 虚拟供料器，物件号：00141226-xx
警告
操作安全
通过占用每第二个位置保证操作安全！
为确保 SIPLACE X- 系列贴片机元件料车的操作安全，至少每第二个空闲位置上都必须
安放一个供料器模块或护手装置 （虚拟供料器）。
在 2 号和 4 号位置上安装一个有基准点的护手装置。
即便在为华夫盘配置一个夹持器时，也应当用一个护手装置固定每第二个位置。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 706.1 SP1 或更新 10/2014 版 2.7 贴片机中的残余电压和放电时间
95
2.7 贴片机中的残余电压和放电时间
如果按下 EMERGENCY STOP （急停）按钮或关闭贴片机，悬臂轴的直流 260 V 连接电压和星
形轴的直流 150 V 连接电压将在很短的时间内降低到安全的残余电压。
T：1
T：1
图 2.7 - 1 供电单元 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
(1) 主开关
(2) 保护盖后的供电单元
(3) 保护盖中带有螺栓的挂锁
危险
危险电压等级！
贴片机将被供给 3 x 200 V~、3 x 208 V~、3 x 220 V~、3 x 230 V~、3 x 380 V~、
3 x 400 V~ 或 3 x 415 V~ ±5 %，50/60 Hz 的主电源电压。这表示系统中的某些部分携
带有可能致命的电压 —— 即便主电源开关已被关闭。
因此对此贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
切要遵循相关的事故预防和 DIN 规范（特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
供电单元的保护盖只能由具有必要资格，接受过培训的人员来打开。
(3)
(1)
(2)
