3.8.2 C&P 元件相机 （30 型，27 x 27，数字）
T：7

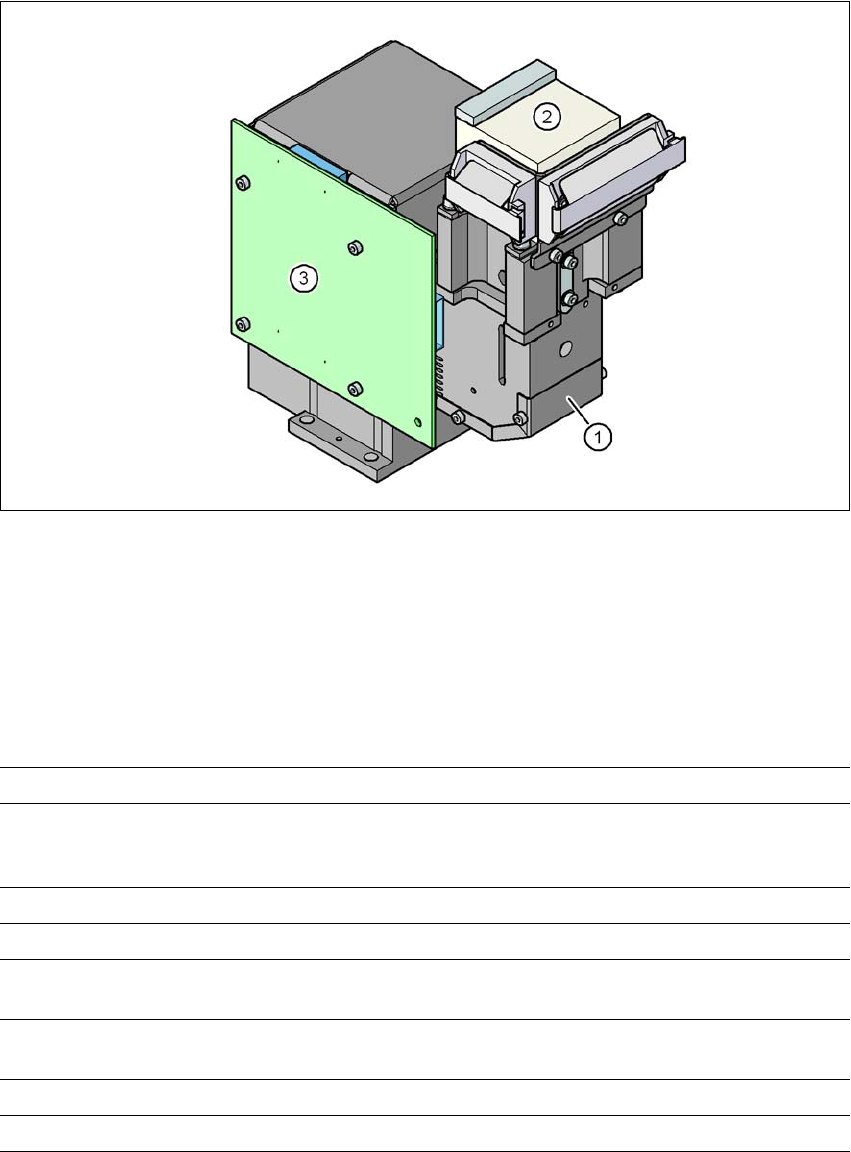

图 3.8 - 1 C&P 元件相机 （30 型，27 x 27，数字）
(1) 元件相机镜片和照明
(2) 相机放大器
(3) 照明控制
3.8.2.1 技术数据
T：3
元件尺寸 0.3 mm x 0.3 mm - 27 mm x 27 mm
元件范围 01005 - 27 mm x 27 mm
PLCC、SO、QFP、TSDP、SOT、MELF、CHIP、IC
BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.25 mm （对于 < 18 mm x 18 mm 的元件）
0.35 mm （对于 < 18 mm x 18 mm 的元件）
最小球面管脚直径 0.14 mm （对于 < 18 mm x 18 mm 的元件）
0.2 mm （对于 < 18 mm x 18 mm 的元件）
视场 32 mm x 32 mm
照明类型 前方照明 （5 个级别，可按需要编程）
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.8 视像系统 使用软件版本 706.1 SP1 或更新 10/2014 版
176
3.8.3 C&P 元件相机，静止 P&P （33 型，55 x 45，数字）
物件号：00519902-xx 静止相机，33 型
3.8.3.1 结构
T：3

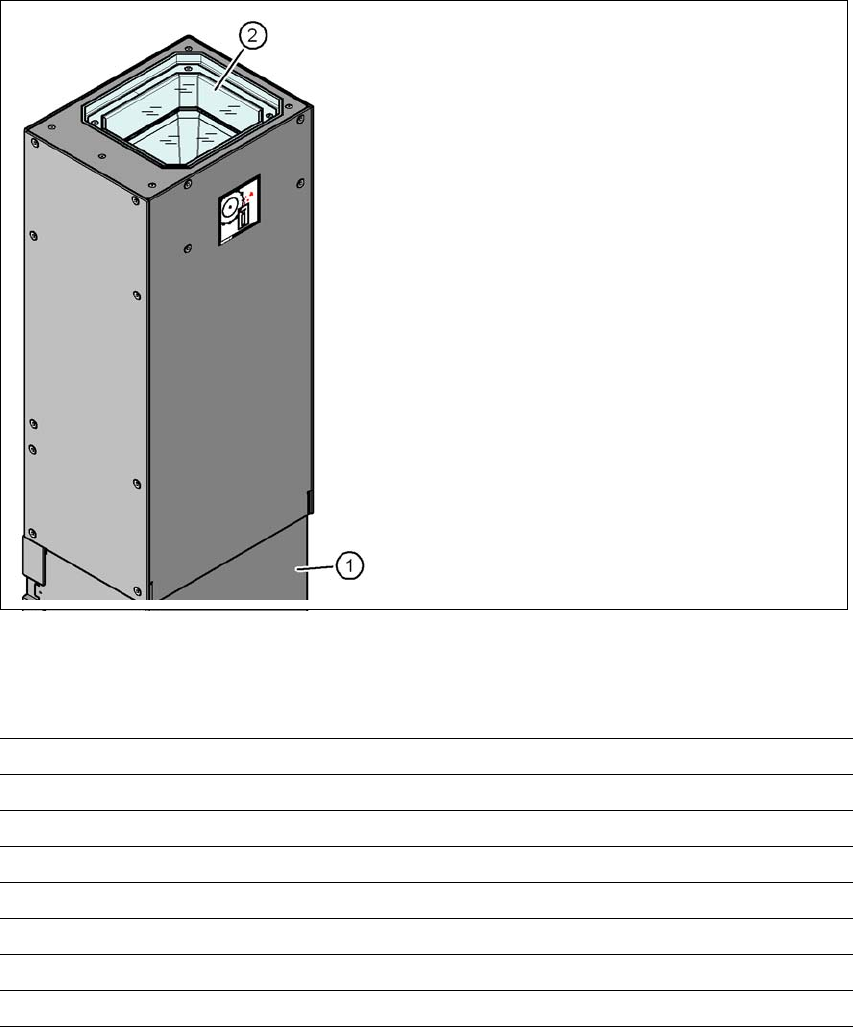

图 3.8 - 2 静止 P&P 元件相机 （33 型， 55 x 45，数字）的结构
3.8.3.2 技术数据
T：2
(1) 带集成相机和相机放大器的相机外壳
(2) 玻璃板 - 照明和镜片水平在下方
元件尺寸 0.5 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 706.1 SP1 或更新 10/2014 版 3.8 视像系统
177
3.8.4 PCB 相机 （34 型，数字）
3.8.4.1 结构
T：2
图 3.8 - 3 PCB 相机 （34 型，数字）
(1) PCB 相机镜片和照明
(2) 相机放大器
3.8.4.2 技术数据
T：2
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优化的
输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）。
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个基准点 / 坏基准点的检测
时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
