3 技术数据和组件 《用户手册》 SIPLACE X- 系列 3.10 元件料车 使用软件版本 706.1 SP1 或更新 10/2014 版 216 3.10.5 S IPLACE X- 系列元件料车的尺寸 T ： 1 图 3.10 - 5 SIPLACE X- 系列元件料车的尺寸 所有尺寸都以毫米计
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 706.1 SP1 或更新 10/2014 版 3.10 元件料车
215
3.10.4 SIPLACE X- 系列元件料车上的基准点
T：7
图 3.10 - 4 SIPLACE X- 系列元件料车上的基准点
(1) 元件料车上的基准点
一旦 SIPLACE X- 系列元件料车被装入，贴片机就会测量元件料车上的基准点。
对于边长小于 0.5 mm 的元件，即 0402 及更小的元件，在第一个元件被拾起前元件的位置将由料
带插袋决定。
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.10 元件料车 使用软件版本 706.1 SP1 或更新 10/2014 版
216

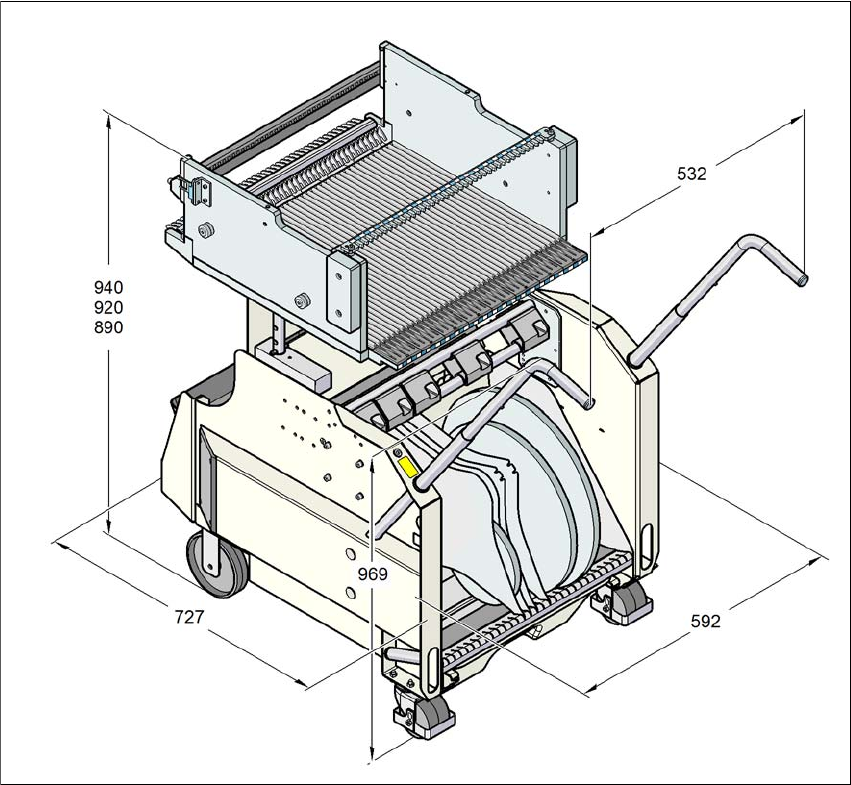

3.10.5 SIPLACE X- 系列元件料车的尺寸
T：1
图 3.10 - 5 SIPLACE X- 系列元件料车的尺寸 所有尺寸都以毫米计
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 706.1 SP1 或更新 10/2014 版 3.10 元件料车
217
3.10.6 SIPLACE X- 系列转换料台
供料器模块的前滑动导块被安放到插入辅助装置 （图 3.10 - 6 中的物件 1）上。供料器模块的滑
动导块 （图 3.9 - 2
中的物件 12 和 13，第 183 页）被推入时，将在导轨曲线 （图 3.10 - 6 上的
物件 2 ）上向上滑动到停止轨 （图 3.10 - 6
中的物件 4）处。停止轨上的一个对中孔 （图 3.10 -
6 中的物件 5 ）将接受 X 供料器模块的 “ 前 ” 对中销 （图 3.9 - 1 中的物件 4，第 182）的嵌入。
同时，转换料台的锁定插销 （图 3.10 - 7 中的物件 1，第 218 页）将和供料器模块的锁定滚轮
（图 3.9 - 1
中的物件 1 ，第 182 页）相啮合。在供料器模块上半部分的 “ 后 ” 对中销 （图 3.9 - 1
中的物件 12，第 182 页）被嵌入到对中杆上的凹室中 （图 3.10 - 6 中的物件 3）。
T：1
图 3.10 - 6 转换料台，SIPLACE X- 系列，后视图
(1) 插入辅助装置
(2) 导轨曲线 （ 曲线）
(3) 用于固定 X 供料器模块 “ 后 ” 对中销的对中杆
(4) 止动杆
(5) 对中孔
(6) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(7) 护手装置
