2.2.9 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
“碰撞贴片头”标签，图2.2 - 11，物件号：03015392-02
（每台贴片机上的数量：最多 2 个）
T：1

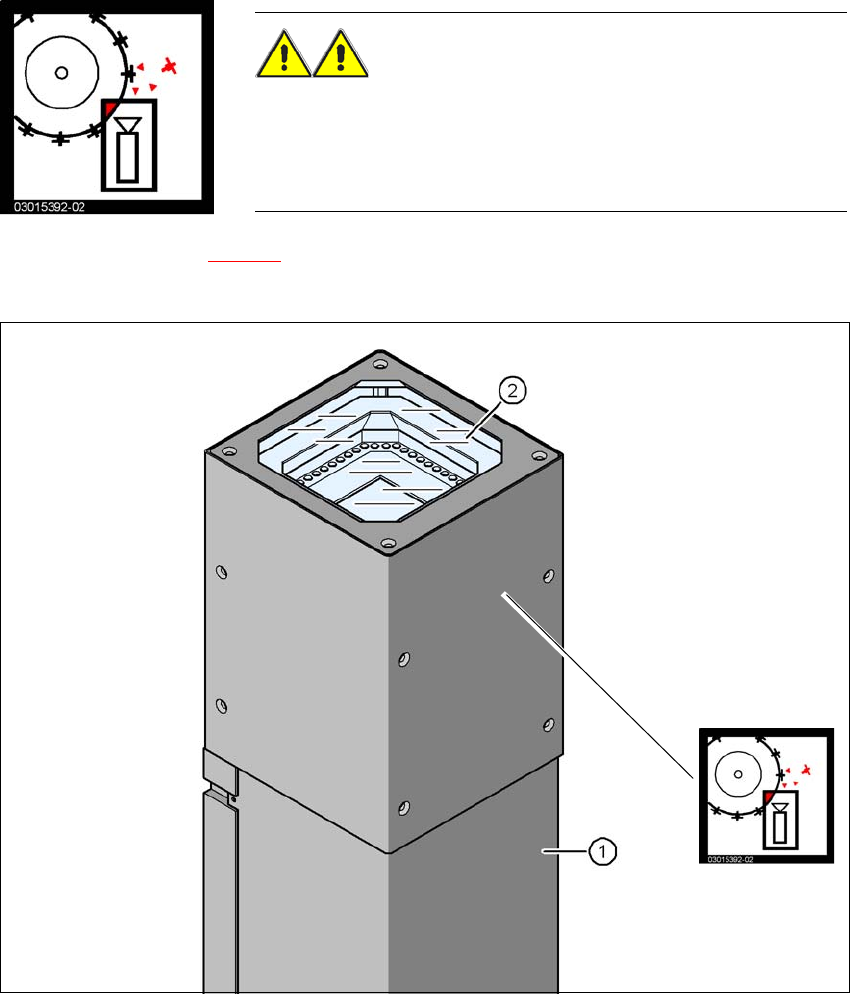

图 2.2 - 11 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
(1) 相机外壳
(2) 玻璃板
(3) TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 T：1
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与
相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件相机。
(3)
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 706.1 SP1 或更新 10/2014 版
68
2.2.10 PCB 传送导轨上的警告标签
T：3

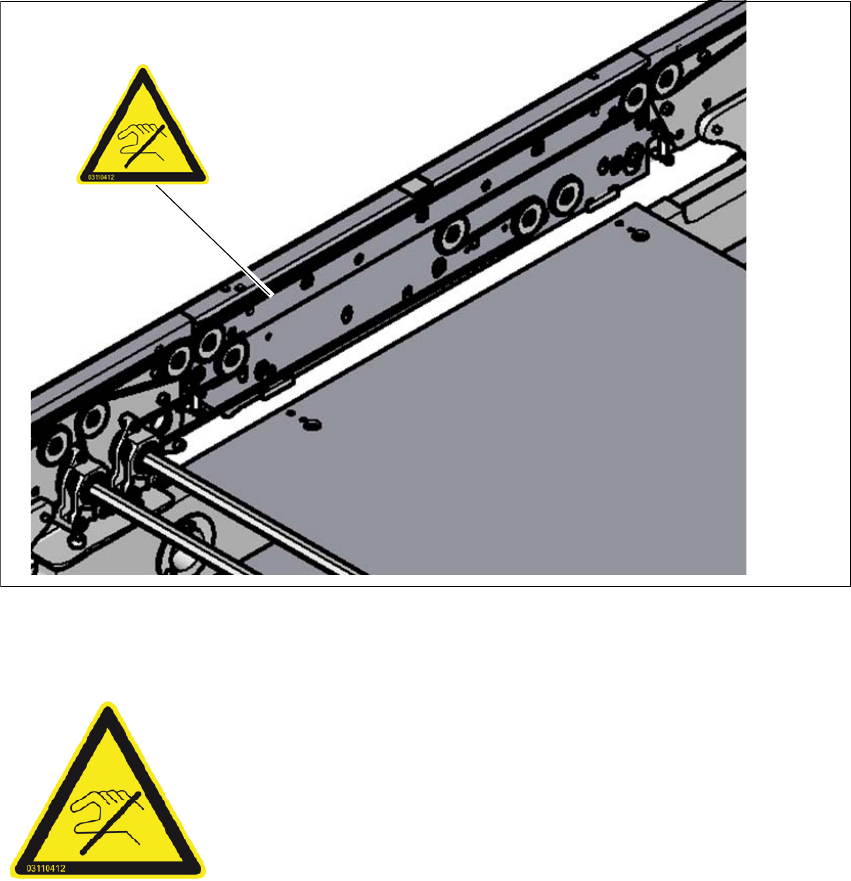

图 2.2 - 12 PCB 传送导轨夹板上的警告标签 " 传送导轨侧面非常敏感 "
2.2.10.1 警告标签 " 传送导轨侧面非常敏感 "
T：3
物件号：03110412-01 （各传送导轨侧面和贴片区分别有一个 )
T：
T：
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 706.1 SP1 或更新 10/2014 版 2.3 激光等级
69
2.3 激光等级
2.3.1 一级激光
2.3.1.1 整台贴片机的激光等级
T：3
T：3
2.3.1.2 相机系统的激光等级
T：3
2.3.2 1M 级激光
不要用光学仪器直视这种激光！
T：3
请注意
属于一级和 1M 级激光的模块未被标识。
T：3
所有已安装的相机系统和准备就绪可以运行的贴片机都属于一级激光。
根据 DIN EN 60825-1 确定激光等级。
T：3
下列相机系统属一级激光：
– 静止相机
静止元件相机 （P&P，33 型，55 x 45，数字）
静止元件相机 （P&P，25 型，16 x 16，数字）
T：3
下列相机系统属于 1M 级激光：
– SpeedStar 贴片头上的 C&P 元件相机 （23 型，6 x 6）
– SpeedStar 贴片头上的 C&P 元件相机 （41 型，6 x 6）
– MultiStar 贴片头上的 C&P 元件相机 （30 型，27 x 27）
