《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 706.1 SP1 或更新 10/2014 版 4.2 安装位置的基础设施
235
4.2.3.4 主电源连接 - 交付时的配置
主电源连接是根据相应国家的电源规格而配置的。
– 贴片机的配置电压有 200V AC、220V AC 或 230V AC。
贴片机有一条不带插头的主电源电缆。 T：4
T：4

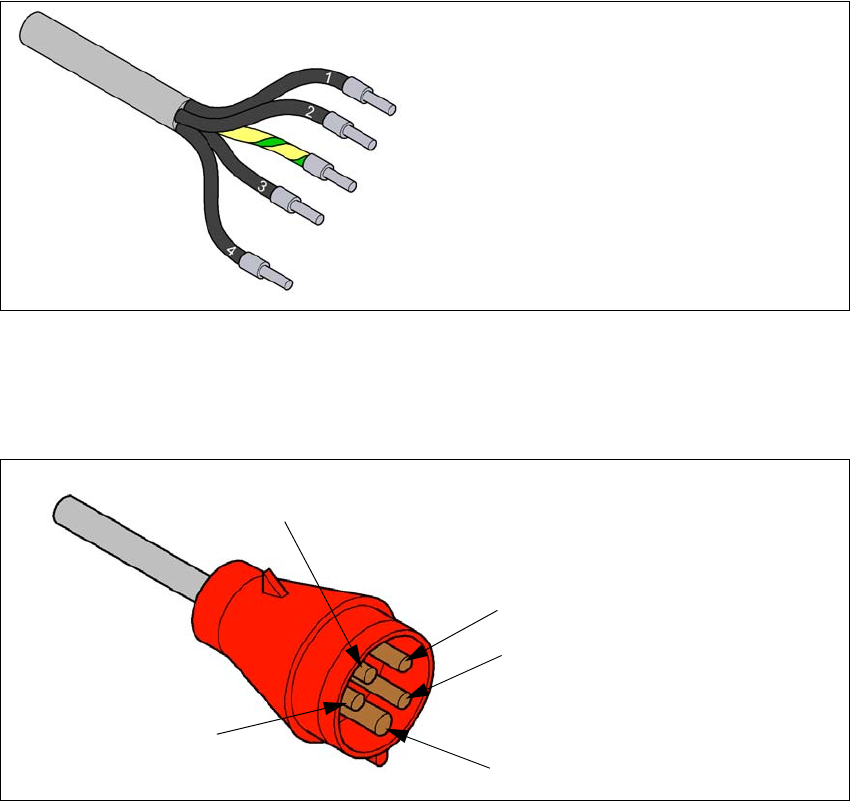

图 4.2 - 3 主电源电缆中的导线说明
– 贴片机的配置电压为 380V AC、400V AC 或 415V AC。
贴片机有一条不带 CEE 插头的电源电缆。 T：4
T：4
图 4.2 - 4 CEE 插头中的分配
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
PE
L1
L2
L3
N
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.2 安装位置的基础设施 使用软件版本 706.1 SP1 或更新 10/2014 版
236
4.2.3.5 连接供电电缆
T：4

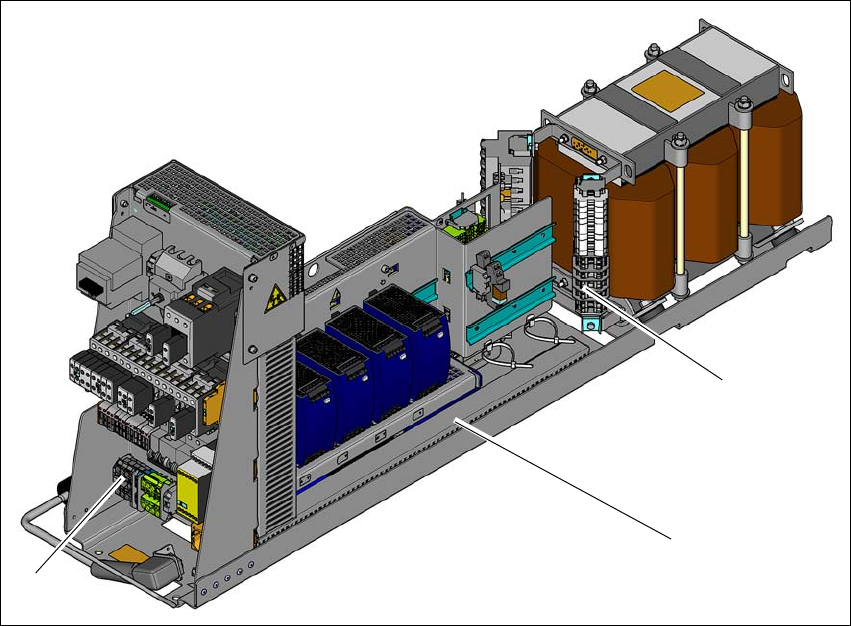

图 4.2 - 5 连接电缆的终端面板
(1) 终端面板 （三相变压器的主终端）
(2) 供电单元
(3) 主电源终端
为每个点线端压接一个金属环。
将主电源电缆连接到主连接终端 （物件 3）上。
将电缆固定在主连接终端上 （物件 3）
(L1)：三相 T：3
(L2)：三相 T：3
(L3)：三相 T：3
(N)：零线 T：3
(PE)：保护导体 T：3
确保电缆的弯曲半径符合要求。电缆不得扭结。
使用电缆夹固定主电源电缆。
(1)
(2)
(3)
《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 706.1 SP1 或更新 10/2014 版 4.2 安装位置的基础设施
237
4.2.3.6 检查与三相变压器初级端 T1 的连接
必须根据相应的电压配置三相变压器的初级端。
检查终端条 (1)，确保相应电压已与三相变压器的主线端正确连接。
T：3

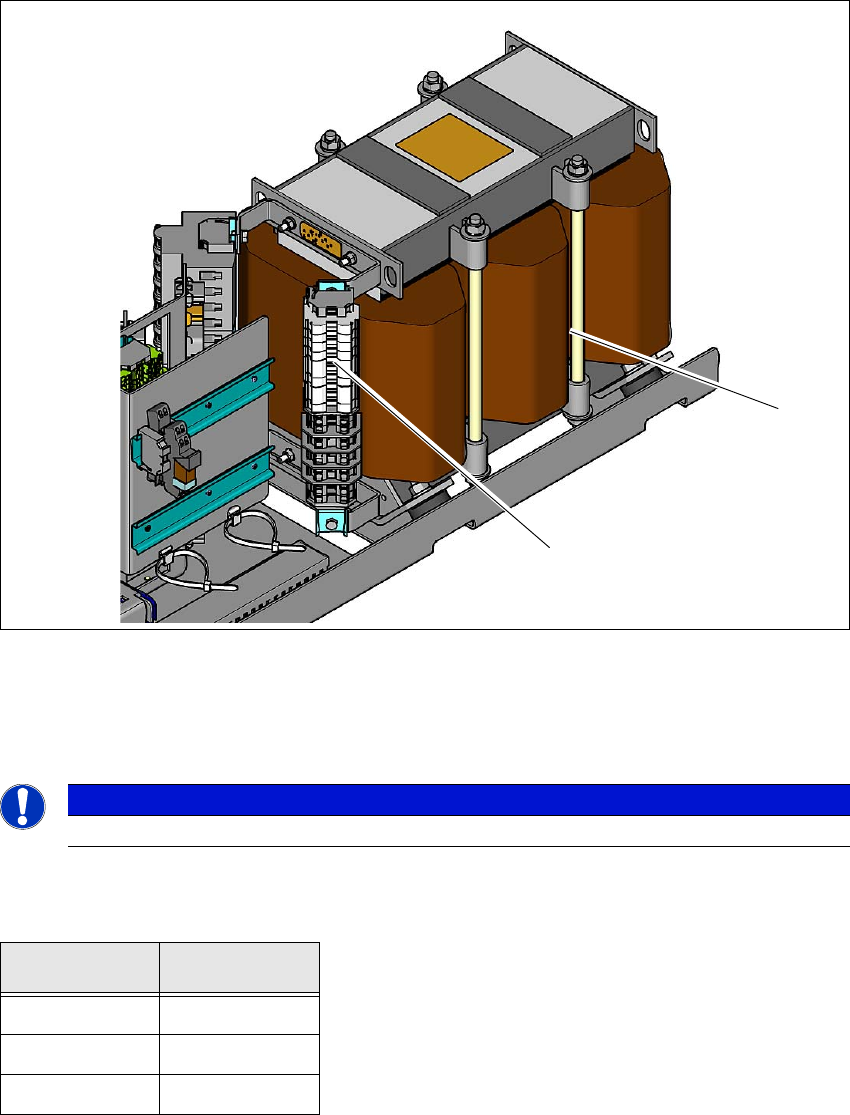

图 4.2 - 6 三相变压器初级端 T1 的终端面板
(1) 三相变压器初级端 T1 的终端面板
(2) 三相变压器
T：2
以下总览显示了三相变压器初级电压的连接选项。
T：2
请注意
日本北部 (3 x 200 V~) 和美国 (3 x 208 V) 的供电线路应连接到 3 x 204 V~ 终端。
终端面板 电压
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
(1)
(2)
