Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2 171 3.9.7 Държа ч за допълнителна лен това ролк…
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
170
3

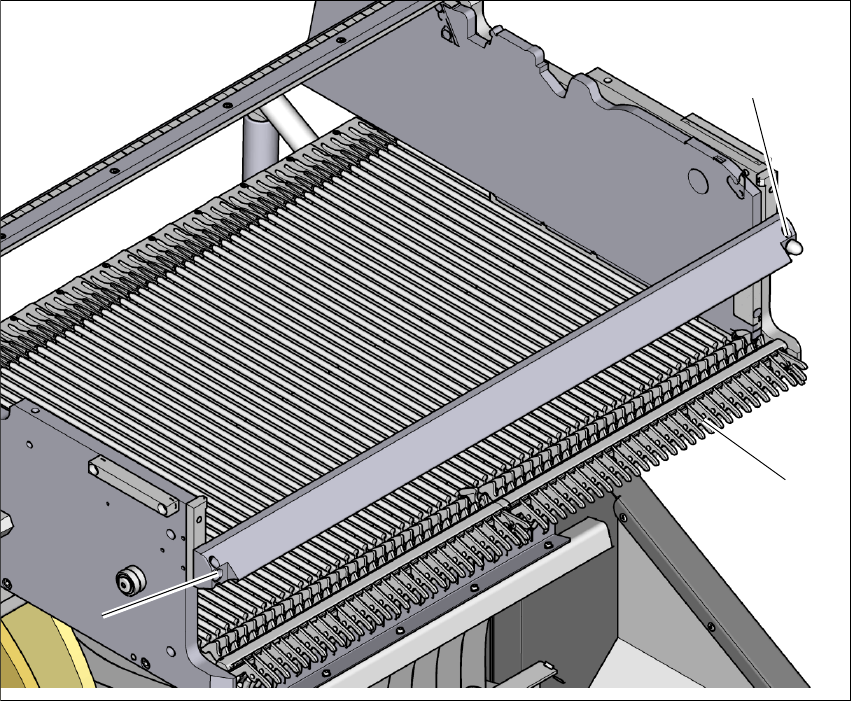

Фиг. 3.9 - 6 Маса за компоненти, изглед на предната страна
(1) Блокиращ палец
(2) Центроващ щифт на масата за компоненти
(3) Отвор за центроване на масата за компоненти
(1)
(2)
(3)
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2
171
3.9.7 Държач за допълнителна лентова ролка за масата за компоненти
3

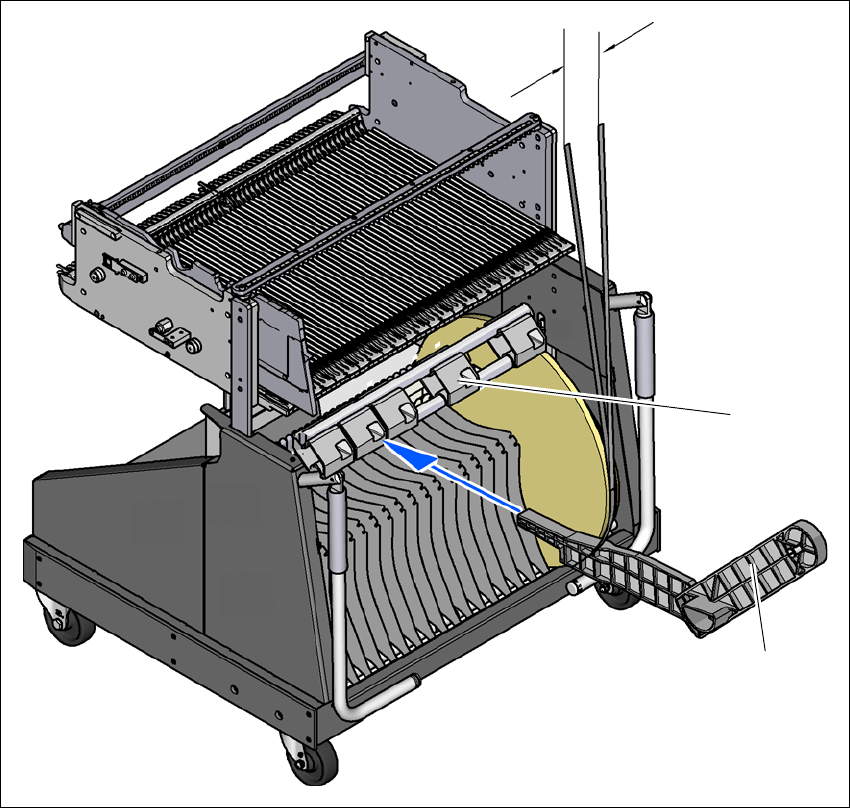

Фиг. 3.9 - 7 Държач за допълнителна лентова ролка
(1) Държач за допълнителна лентова ролка, Артикул № 03075622-xx
(2) Приспособление за захващане за стойката
Подаващи модули от серия Х могат да обработват ленти безпроблемно, когато страничното
изместване между подаващия модул и лентовата ролка не е повече от 60 mm. Ако поради
предварително зададено оборудване максималното допустимо изместване не може да
бъде спазено, ние препоръчваме
използването на стойката за допълнителна ролкова лента
(Поз. 1). Просто вкарайте стойката в приспособлението за захващане (Поз. 2) и я премес-
тете дотогава, докато бъде паднато пор максимално допустимото изместване от 60 mm. Ко-
личката за компоненти има общо 5 приспособления за захващане. Всяка стойка за лентови
ролки може да поеме 2 лентови ролки, така
че могат да се позиционират до десет 19" (483
mm) лентови ролки над контейнера за лентата.
макс. 60 mm
(1)
(2)
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
172
3.9.8 Контейнер на лентата
3.9.8.1 Описание
Контейнерът на лентата може да побере лентови ролки с диаметър до 19" (483 mm). Поста-
вянето на разделителните ламарини е описано в раздел 5.9.5
страница 255.
3

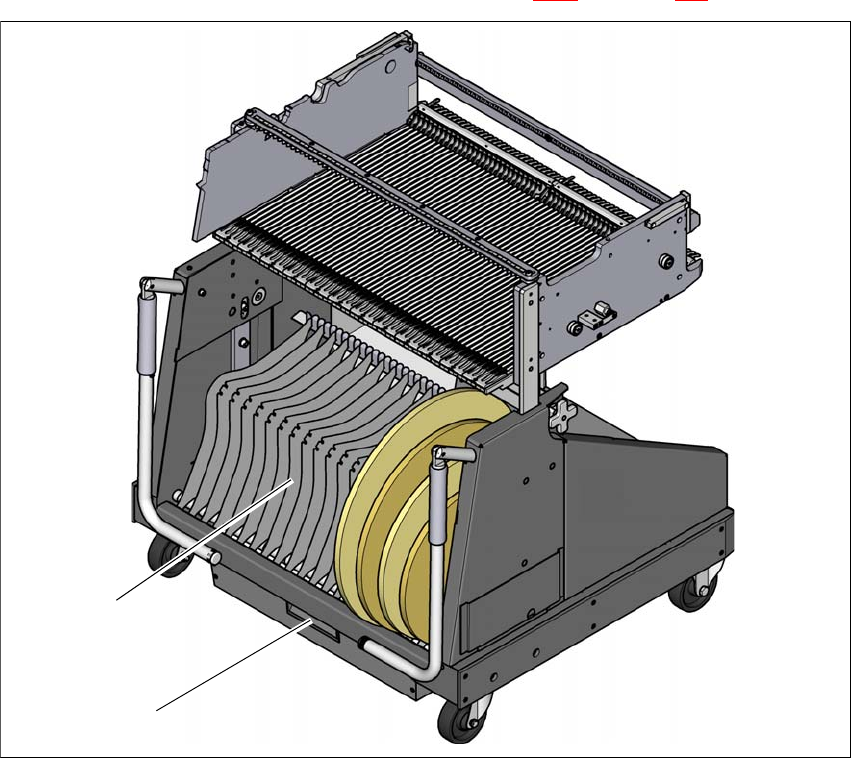

Фиг. 3.9 - 8 Количка за компоненти SIPLACE SX1/SX2, с контейнер за лентата
(1) Контейнер за лентата с разделителни ламарини
(2) Контейнер за отпадък от лентата
(1)
(2)
