Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията От софтуерна верси я SR.710.0 Издание 12/2016 6.16 Smart Pin Support 359 6 Фиг . 6.16 - 3 Smart Pin Support - магазин тип Q10 6 Фиг . 6.16 - 4 Smart P…
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.16 Smart Pin Support От софтуерна версия SR.710.0 Издание 12/2016
358
6

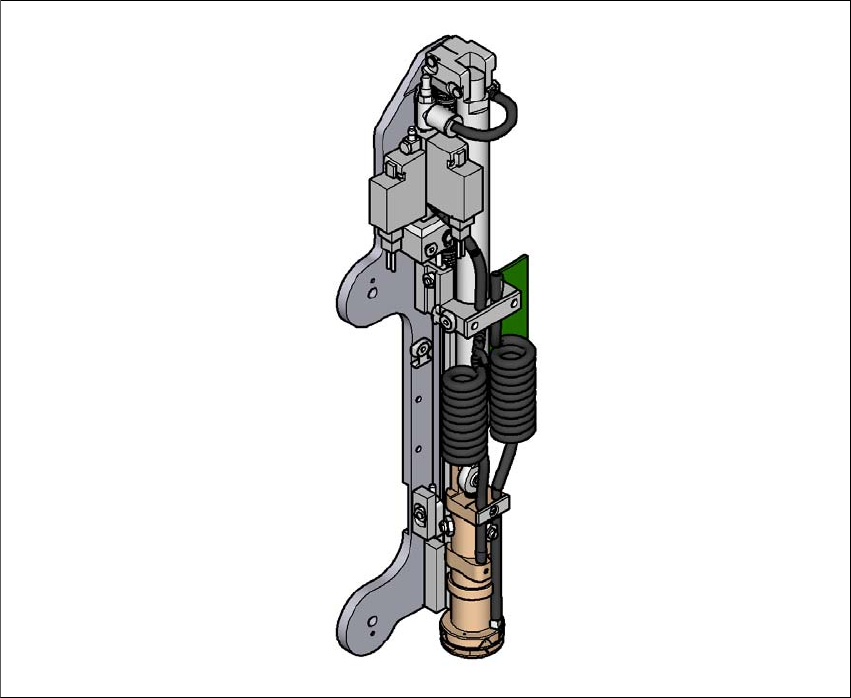

Фиг. 6.16 - 2 Захващащ механизъм на Smart Pin Support
Захващащият механизъм е монтиран върху портала. Този захващащ механизъм изважда
поддържащите щифтове от предвидените за целта магазини и ги позиционира върху повди-
гащата маса. Позициите на поддържащите щифтове в машината се определят в редактора
за платки на SIPLACE Pro за всяка страна на платката.
За различни машинни конфигурации Вие имате на разположение два
различни магазина за
автоматична смяна на макс. 10 поддържащи щифта. Тези магазини са закрепени върху дър-
жач на магазин и се монтират на приспособлението за изтегляне на количката за компо-
ненти.
– Smart Pin Support - Магазин тип Q10 [Артикул № 03087404-xx]
– Smart Pin Support - Магазин тип L10 [Артикул № 03087508-xx]
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.16 Smart Pin Support
359
6
Фиг. 6.16 - 3 Smart Pin Support - магазин тип Q10
6
Фиг. 6.16 - 4 Smart Pin Support - магазин тип L10
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.17 Вакуумна помпа От софтуерна версия SR.710.0 Издание 12/2016
360
6.17 Вакуумна помпа
6.17.1 Указания за безопасност за вакуумната помпа
6
6.17.2 Описание
Всяка събирателно-насищаща глава разполага със собствен вакуумен елемент, който снаб-
дява задържащия и монтиращия кръг с необходимия вакуум. Вакуумните елементи на мон-
тиращите глави работят съгласно принципа на Вентури. В комбинация с вакуумна помпа
при SpeedStar (C&P20) консумацията на въздух под налягане може значително да се на-
мали. Текущите експлоатационни разходи спадат
в зависимост от размера на енергийните
разходи.
6
6.18 Опция Дълга платка (LBO)
Опцията "Дълга платка" позволява монтирането на платки с дължина, надвишаваща специ-
фицираната дължина на платките. При това максималната дължина възлиза на до 1500
mm.
ПРЕДУПРЕЖДЕНИЕ
Спазвайте указанията за безопасност в доставеното ръководство за експлоата-
ция.
УКАЗАНИЕ
Стойностите за консумацията на въздух под налягане с вакуумната помпа можете
да намерите в раздел 3.2.4
, страница 104.
