В готово за работа състояние статус индикацията (Поз. 2 на Фиг. 5.10 - 1, страница 256)
свети зелено, когато Х подаващият модул се съдържа в актуалното оборудване. Ако пода-
ващият модул не се съдържа в актуалното оборудване, статус индикацията остава тъмна.
Х подаващият модул е блокиран посредством палец в масата за компоненти и не може да
бъде изваден. Ако искате да свалите подаващите модули от масата
за компоненти, проце-
дирайте както следва:
Натиснете дръжката за изваждане (Поз. 1 на Фиг. 5.10 - 1, страница 256). Дръжката
за изваждане изскача навън и статус показанието изгасва.
Изчакайте около 1 секунда, докато блокировката (Поз. 4 на Фиг. 5.10 - 1, страница
256
) освободи подаващия модул.
Издърпайте подаващия модул за дръжката за изваждане от масата за компоненти.
Ако изчакате повече от около 5 секунди, подаващият модул отново се блокира. Ста-
тус показанието светва червено и на LCD дисплея (Поз. 3 на Фиг. 5.10 - 1
, страница
256
) се показва съобщението "Handle --->>".
Приберете обратно дръжката за изваждане. Ако Х подаващият модул се съдържа
в актуалното оборудване, статус показанието светва зелено и на LCD дисплея от-
ново се показват номерът на пътеката и ширината на стъпката.
Натиснете отново дръжката за изваждане (Поз. 1 на Фиг. 5.10 - 1, страница 256) и
извадете подаващия модул от масата с компоненти.
5.10.3 Поставяне на Х подаващ модул
5.10.3.1 Проверка на Х подаващия модул преди поставянето
Проверете следните точки, преди да поставите подаващия модул върху масата с ком-
поненти:
Подаващият модул трябва да е в безупречно състояние.
Чрез леко почукване проверете, дали лостчето за покривното фолио (Поз. 2 на Фиг. 5.10
- 2, страница 258) не заяжда.
Проверете, дали областта на прозореца за взимане (Поз. 3 на Фиг. 5.10 - 2, страница
258
) е свободен от единични компоненти.
5
Натиснете лостчето (Поз. 4 на Фиг. 5.10 - 2, страница 258) за отваряне на прозореца за
взимане (Поз. 3 на Фиг. 5.10 - 2
, страница 258) малко напред. При това прозорецът за
взимане леко се повдига.
УКАЗАНИЕ
Изпразнете чекмеджето за изхвърляне на компоненти (Поз. 5 на Фиг.5.10 - 2,
страница 258
), преди да изтръскате компонентите от подаващия модул.
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.10 Оборудване на подаващи модули От софтуерна версия SR.710.0 Издание 12/2016
258
5
Затворете прозореца за взимане (Поз. 3 на Фиг. 5.10 - 2), като натиснете назад лостчето
(Поз. 4 на Фиг. 5.10 - 2
).
Отстранете единичните компоненти върху масата за компоненти с четка или пра-
хосмукачка с подходяща дюза.
5
Ако дръжката за изваждане (Поз. 1) все още е извадена, тогава я приберете.
5

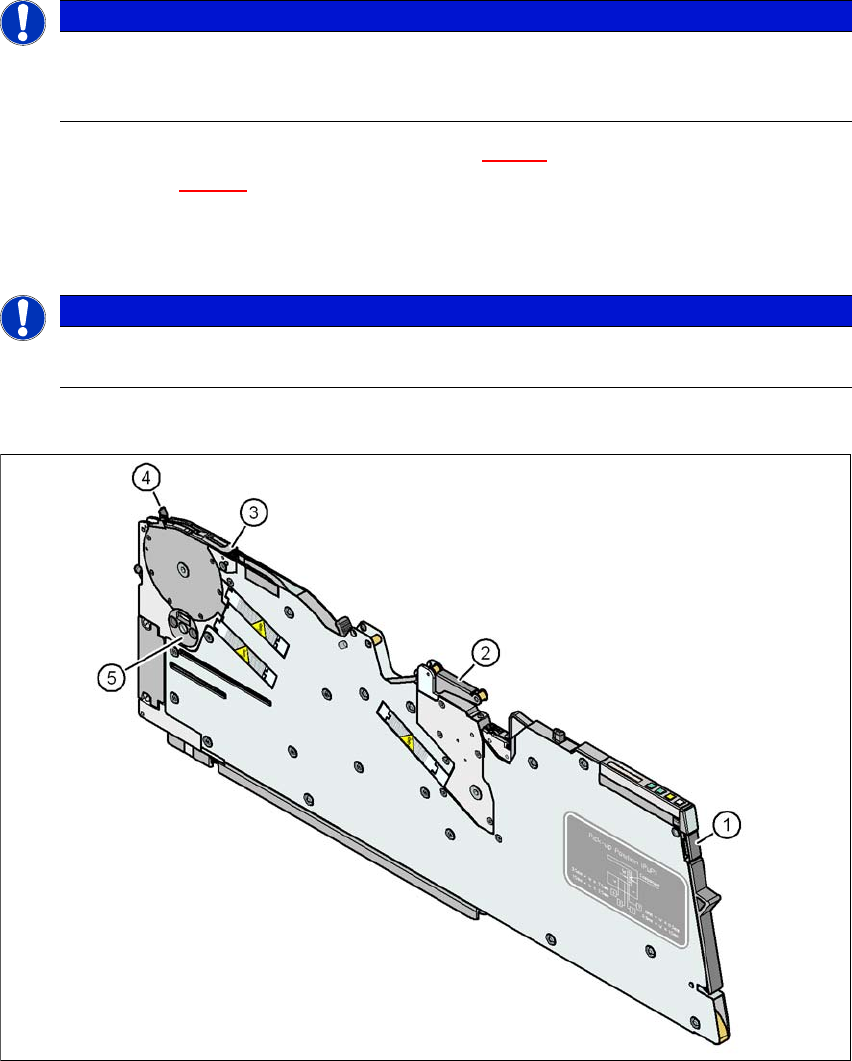

Фиг. 5.10 - 2 Проверка на Х подаващия модул преди поставянето
(1) Дръжка за изваждане
(2) Лост на покриващото фолио
(3) Прозорец за взимане
(4) Лост за повдигане и затваряне на прозореца за взимане
(5) Чекмедже за изхвърляне на компоненти
УКАЗАНИЕ
Опънатото покривно фолио продължава да транспортира лентата при поставена
лента и освобождава компонентите.
Не задействайте лостчето, когато е поставена лента.
УКАЗАНИЕ
Ако лентата вече е поставена, изрежете я равно при предния ръб на подаващия
модул.
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.10 Оборудване на подаващи модули
259
5.10.3.2 Поставяне на Х подаващ модул върху масата с компоненти
5
Фиг. 5.10 - 3 Поставяне на Х подаващ модул върху масата с компоненти
(1) Преден плъзгащ водач на Х подаващия модул
(2) Заден плъзгащ водач на Х подаващия модул
(3) Центроващ щифт "отзад" на Х подаващия модул
(4) Центроващ щифт "отпред" на Х подаващия модул
(5) Отвори в центроващата лента за захващане на центроващия щифт "отзад"
(6) Отвори за центроване на масата за компоненти за захващане на центроващия щифт
"отпред"
(7) Блокиращ палец
(8) Водещ профил на масата за компоненти (Ω-профил)
(9) Помощен механизъм за вкарване на подаващия модул
5
Поставете предния плъзгащ водач (Поз. 1 на Фиг. 5.10 - 3) на подаващия модул върху
помощния механизъм за вкарване (Поз. 9 на Фиг. 5.10 - 3
) на масата за компоненти.
Дръжте подаващия модул вертикално и го преместете по продължение на водещия
профил (Поз. 8 на Фиг. 5.10 - 3
) напред. Подаващият модул се плъзга с предния (Поз. 1
на Фиг. 5.10 - 3
) и задния (Поз. 2 на Фиг. 5.10 - 3) плъзгащ водач върху водещия профил
(Поз. 8 на Фиг. 5.10 - 3
).
