點選後，所增加的 Missing 檢測框會和原本的基準框大小一致，可事先把基準框調到和元件大

小相同或是增加後再把檢測框調整至適當的大小（如下圖所示），完成後，再點選完成存

檔的動作（在此建議初學者最好在完成一個元件種類後，立即點選完成存檔的動作，以確

保資料的儲存）；此時系統會將你所建立的檢測框資料儲存到 componentlibrary.txt 裡，而

componentlibrary.txt 會隨著你所建立的資料庫愈多而檔案愈大。

或

以 IC 類元件為例，因它和 chip 類元件不同，多了 IC 腳，只靠一個元件的基準框是不夠的，

必須另外再宣告它 IC 腳的基準框，故必須在繪圖模式下，點擊滑鼠右鍵後，出現對話框（如

下圖所示），根據所需增加的 Pin Count（即 IC 腳的數量），輸入後，點選確定。

註：若在元件的基準框上方點擊滑鼠右鍵，則 IC 腳基準框就會加在元件基準框的上方。

Pin Count = 7

一般情況下，系統所預設的元件基準框以及並不會和所要編輯的元件大小相同，故在增加完基

準框後，必須先把基準框調整到和元件相同大小，再增加檢測框。

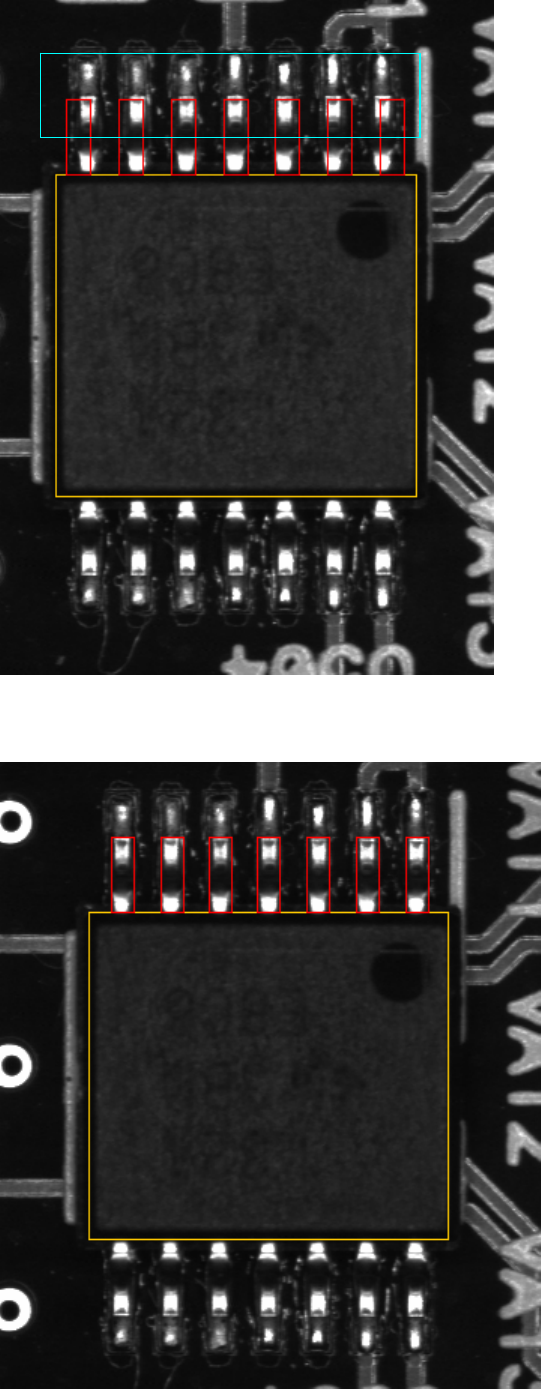

如下圖所示，利用滑鼠左鍵按住拖曳，將所有 Pin 基準框圈選到，將滑鼠指標放在 IC 腳基準

框任一處上，此時滑鼠指標會改變成可拖曳的十字框，按住 ALT 及滑鼠左鍵，拖曳著往內移

動，則所有 IC 腳基準框會等距離往內移，若沒按住 ALT，則所有 IC 腳基準框會一起向左或

向右移動。

調整完後，可看到下圖所示狀態。
