第二章 主程式製作
1
載入
Library
資料至主程式
請點選桌面上的捷徑 TR710032.exe（選擇 17 個區域的燈光控制），原始路徑在 c:/aoi 下，開
啟後，會見到如下圖所示的對話框
此訊息只是表示 7100 並未裝設 Barcode 系統，若有裝設則此訊息不會出現，下圖是進入主程
式的狀態。

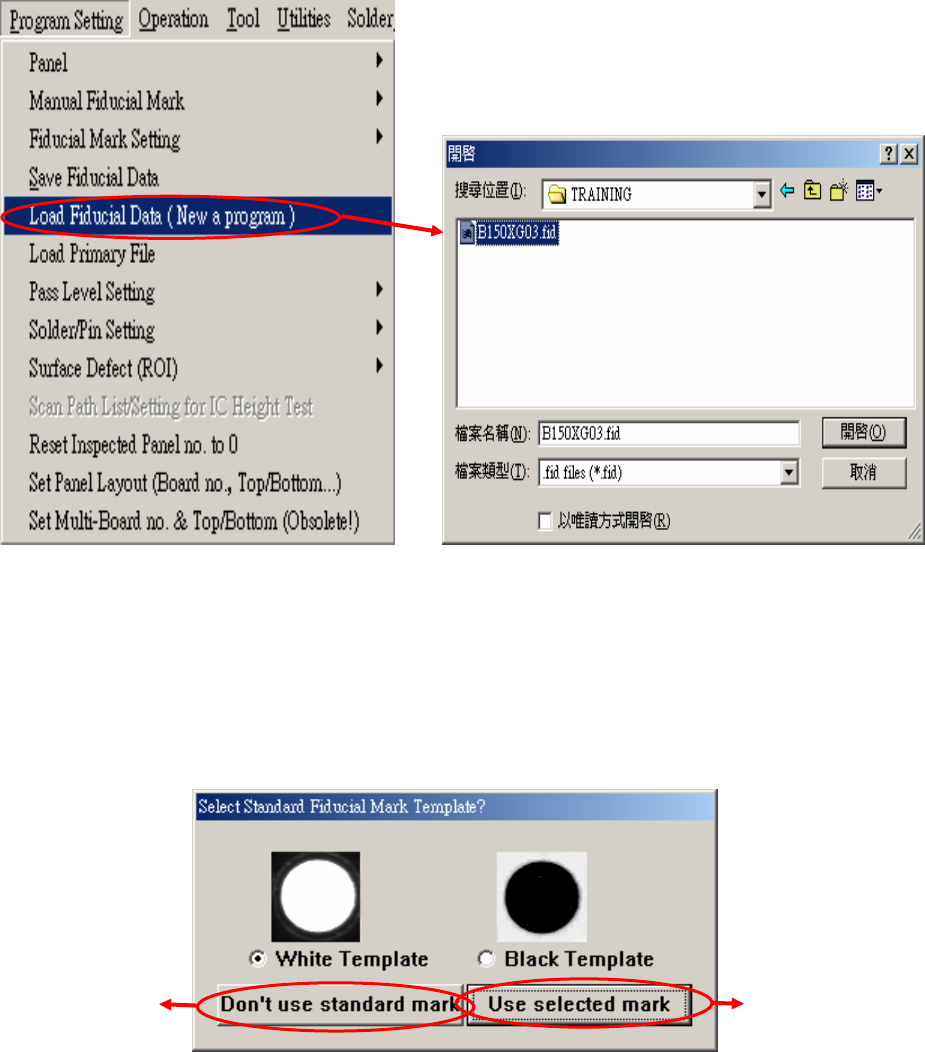

點選 Program Setting 下的 Load Fiducial Data(New a program)，載入之前所完成的 Fiducial
Mark 的資料（如下圖所示）
38
點選所要載入的檔案後，系統會詢問是否使用標準的 Fiducial Mark 或是使用自已建立的
Fiducial Mark（如下圖所示）
使用自己建
立的 Fiducial
Mark
使用標準的
Fiducial Mark
載入完畢後，為確認所載入的資料是否正確，可點選 System Setting 下的 Fiducial Mark
Alignment（如下圖所示），系統會根據你所載入的 Fiducial Mark 資料，做這兩個 Mark 點的搜
尋
39
