德律-AOI-TR-7100程式撰写流程(炉後).pdf - 第77页
自動學習完成後 ， 再次確認辨結果是否成功 ， 如成功則按下 「 OK 」 按鈕以完成 「 OCR Train 」 的動作。 當自動學習所辨識出來的結果 ， 依然是辨識失敗時 ， 一般有可能為檢測框包的太小或大部 份皆為影像在不清析的狀況下所發生，此時有三種解決方式： (1) 有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電路板上相同 datecode 清楚的字串影像來教導。 (2) 可選擇 「 Manual Train…
OCR 按鈕後，會先以「TRI_」為開頭的標準字型搜尋一次，看是否能找到相符之字型庫。

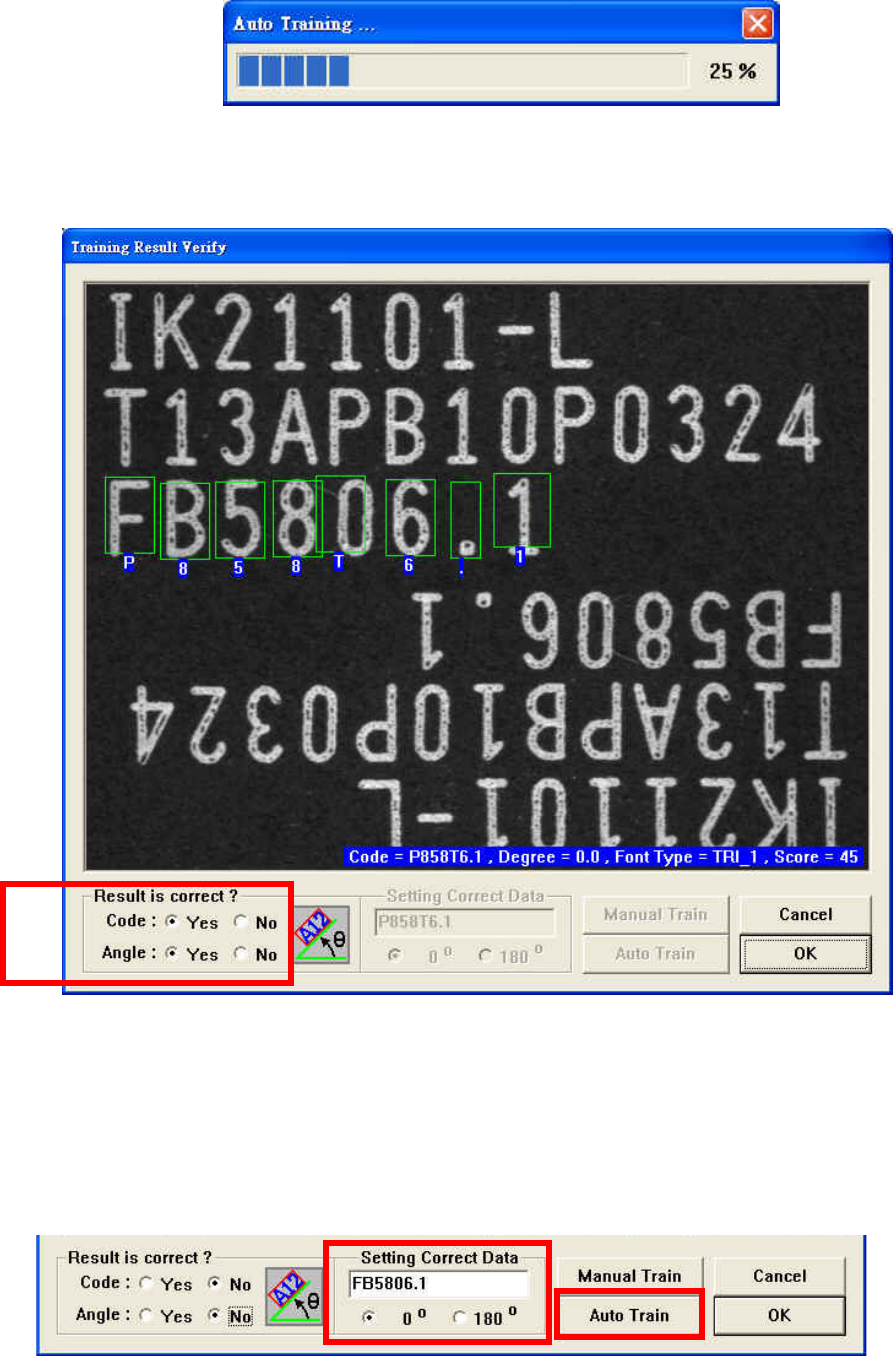

辨識後會秀出一對話視窗「Train Result Verify」，在視窗左下角會尋問(Result is correct ?)
使用者辨識的字串 Code 是否正確、Angle 角度是否正確。
有時會因某種字型內的一些數字或字母相似而被找出來，但有些會辨識不出來，表示此字
型不符合欲辨識的 datecode 字型，當 datecode 字串不對時，需選擇「No」，並在「 Setting Correct
Data」欄內，輸入正確的 datecode 字串，或選擇正確的角度(一般系統會自動辨判正確的角度
給使用者，除非有例外情況…)。輸入完字串資訊後，按下「Auto Train」按鈕，系統會自動學
習現有的字型影像(Font Library－Auto Learning)以存入字型庫，並再做一次 datecode 字串辨識。
76
自動學習完成後，再次確認辨結果是否成功，如成功則按下「OK」按鈕以完成「OCR Train」
的動作。
當自動學習所辨識出來的結果，依然是辨識失敗時，一般有可能為檢測框包的太小或大部
份皆為影像在不清析的狀況下所發生，此時有三種解決方式：
(1) 有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電路板上相同
datecode 清楚的字串影像來教導。
(2) 可選擇「Manual Train」進入 Train 內部教導視窗來強制做字型的細部教導，以一個個字型
的建立來達到需求。
(3) 當檢測框包的太小時，自動程式無法正確取得字元的邊界點，此時按下「Cancel」按鈕，
再重新調整框大小，再進入「Auto Train」做學習及字型教導。
77
78
