下列給予燈光參考設定值，使用者可在自行熟悉後，使用自己的喜歡的燈光值 Camera 0 Camera 1 Camera 2 Camera 3 Camera 4 T OP 50~70 128 128 128 128 LEFT 50~70 128 128 128 0 REAR 50~70 0 128 128 128 RIGHT 50~70 128 128 0 128 FRONT 50~70 128 0 128 128 在調整完各個 Came…
42

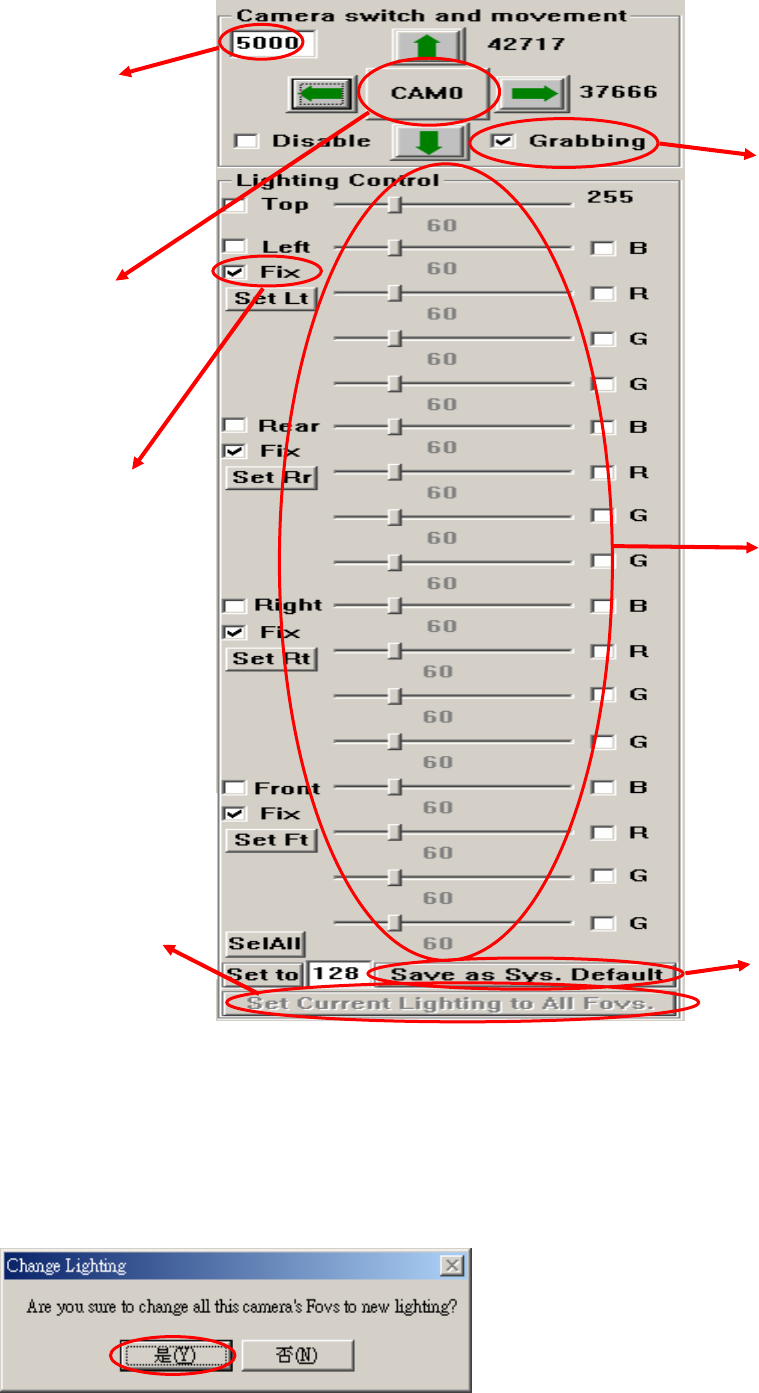

將圖中 Grabbing 勾選後，系統會做即時取像，在取像狀態下，使用者可調整 17 個區域的燈光
值，調整完後，再把 Grabbing 勾掉，此時最下方的 Set Current Lighting to ALL FOVs 會
highlight，再點選它儲存此 Camera 的燈光設定值（如下圖所示），重覆上述步驟完成其他
Camera 的燈光設定值。
上、下、左、
右所移動的距
離(Pixel)
將目前狀態下
的燈光值儲存
至 Camera 中
點選後可切換
各個 Camera
勾選後，則此區
四個燈光值可
同時拖曳
勾選後可即時
取像
17 個區域的燈
光控制區
將目前狀態下
的燈光值儲存
為預設值
下列給予燈光參考設定值，使用者可在自行熟悉後，使用自己的喜歡的燈光值
Camera 0 Camera 1 Camera 2 Camera 3 Camera 4
TOP 50~70 128 128 128 128
LEFT 50~70 128 128 128 0
REAR 50~70 0 128 128 128
RIGHT 50~70 128 128 0 128
FRONT 50~70 128 0 128 128

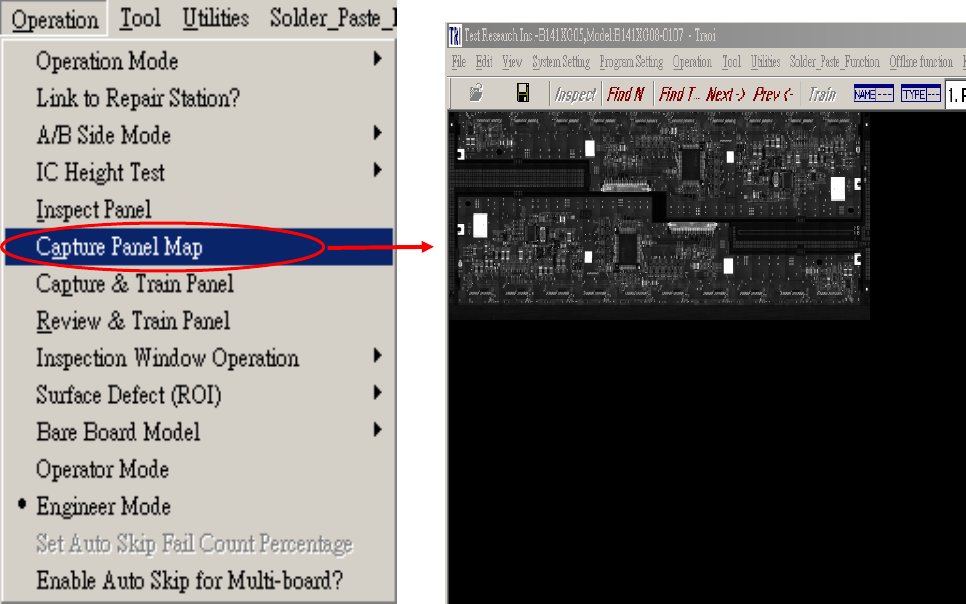

在調整完各個 Camera 的燈光值後，點選 Operation 下的 Capture Panel Map，開始掃瞄待測機
板的大圖（如下圖所示）

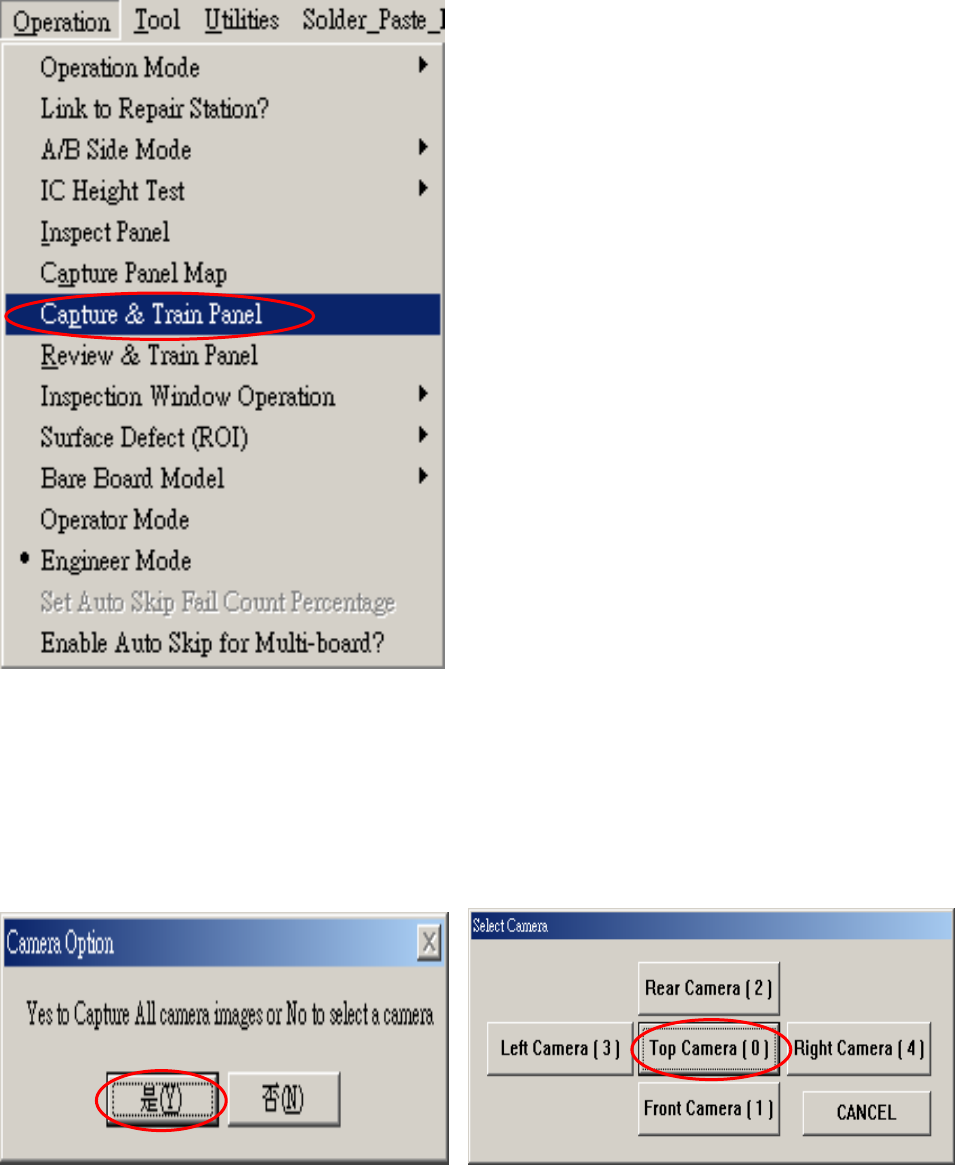

完成後，點選 Operation 下的 Capture & Train Panel（如下圖所示），開始掃瞄待測機板的每
一張小圖（因有五支 Camera 在取像並儲存，所以會花費一些時間，請耐心等候）。
43
點選後，系統會詢問儲存一支或五支 Camera 的影像，正常情況下會點選 YES 來儲存五支
Camera 的影像，完成後，系統會出現五支 Camera 供你選擇（如下圖所示），點選 Top Camera
[0]開始主程式的編輯
點選後可看到下圖所示狀態
