e 輸入代表的文字、字型種類，並選取所屬角度，按下「 Add 」鍵即可新增字型。 字型修改 針對定義的字型種類、字元角度修改後，按下「 Modify 」可進行修改。 字型刪除 可按「 Del 」直接刪所選定的單一字型，或按下「 Del>> 」來指定複合式的刪除，如全部字型、 某一個字元、角度、字型等，如下圖所示。 字型庫存取 Font Library 讀取－所有字型種類皆儲存於副檔案為「 *.fnt 」的檔案。 …
教導字型
c 啟動字型教導框 。
d 調整字型教導框大小到適當尺寸。

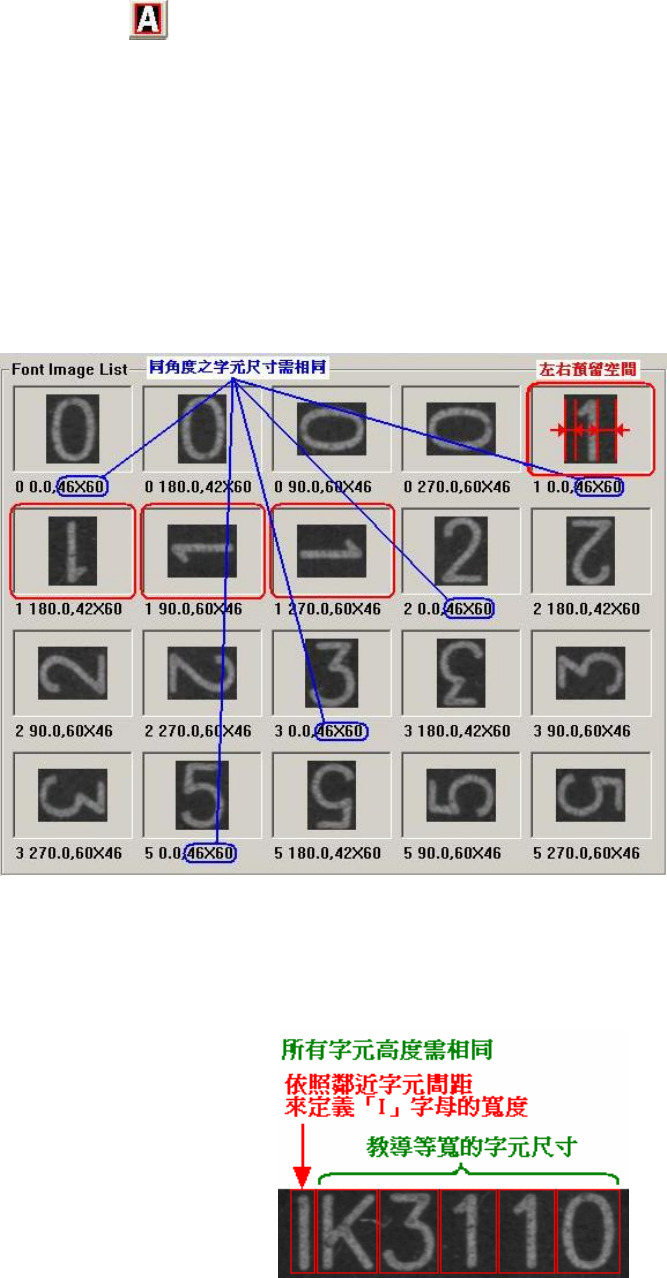

字型適當尺寸之規範：
1 所有的字型高度請教導成相同高度。
2 相同角度的字型請教導相同尺寸大小之影像。
3 細長型字型左右兩邊請預留空間以增加鑑別性。
2 數字部份「023456789」如屬一般寬度字型，而「1」屬細長型字型，原則上能教導成
與其它數字相同寬度為最佳，即「1」影像左右兩邊可盡量預留空間以增加鑑別性，如
下圖所示：
3 英文字母部份，除一般寬度的字母外，「Q」與「W」屬較寬型，教導時可尺寸需加寬，
而大寫「I」、小寫字母…等等屬細長型字型，原則上教導成與其它字英文母相同寬度，
讓左右邊預留空間，其字母間之鑑別性會較佳，但有時需視左右鄰近字元之實際情況
來切割影像，如下圖所示。

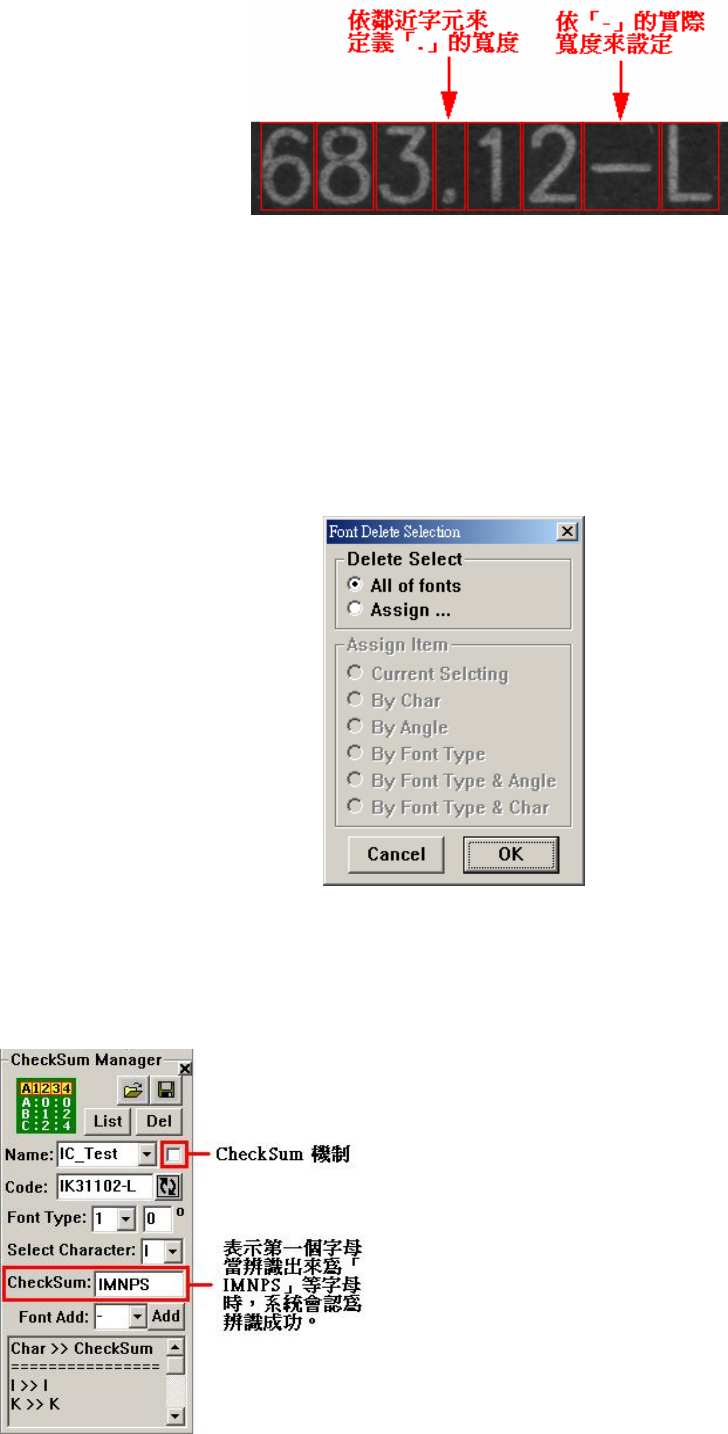

4 符號部份，相同角度的字型請教導相同尺寸大小之影像，除「.」屬細長型字型，原則
上教導成與其它字母相同寬度，讓左右邊預留空間，其文字間之鑑別性會較佳，但有
時需視左右鄰近字元之實際情況來切割影像，如下圖所示。
81
e 輸入代表的文字、字型種類，並選取所屬角度，按下「Add」鍵即可新增字型。
字型修改
針對定義的字型種類、字元角度修改後，按下「Modify」可進行修改。
字型刪除
可按「Del」直接刪所選定的單一字型，或按下「Del>>」來指定複合式的刪除，如全部字型、
某一個字元、角度、字型等，如下圖所示。
字型庫存取
Font Library 讀取－所有字型種類皆儲存於副檔案為「*.fnt」的檔案。
(4) CheckSum
比對條件管理
82
當建立 OCR Component 後，進入 Train Dialog 的第一步驟為自動產生字串角度、所屬字型
種類，以進行切割與辨識。產生的字串修編確認後，最後按下確認鍵以建立 CheckSum 比對資
料。主要包括－刪除、修改、比對檔存取及管理。
每一個 OCR Component 皆有一個獨立的 ID Name，在 CheckSum Manager 內會對應到所
Train 出來的 Date-Code 日期碼、Font Type 字型種類、角度等。
當 Train 完後，系統會定義每個字元的 CheckSum 比對條件，內定為所屬的字元內容，如
「IK31102-L」字串，第一個字元的比對條件為「I」，第二個為「K」…依此類推。在同一字元
內，使用者可加入多個字母的比對條件，當做辨識後檢測框能否 Pass 或 Fail 的依據，如右圖
所示。
當 CheckSum 機制啟用時(打勾左圖的 CheckSum 機制)，在辨識 Date-Code 時僅會以數字
「0123456789」、符號「*-_」、及 CheckSum 比對條件內有所列出之英文字母來當做字型庫來搜
尋各字元。
OCR Component 在 Train 完後新增 CheckSum 條件時，內定為不啟用(檢測 datecode 時用
不到)，系統內定以所有數字、英文字母、及符號來做全面性辨識。

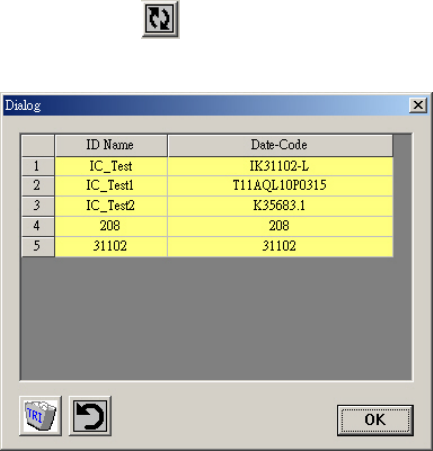

修改 Date-Code 內容
c 在 Code 編輯框內，編輯 Date-Code 字串。
d 按下「置換鍵 」做更改。
3 可按下「List」鍵做瀏覽，看看是否有更改成功。
修改字型種類及角度
可直接在「Font Type」編輯框中進行字型種類、角度之修改。
