檢測框複製後，如下圖所示狀態，此 IC 就已完成，點選完成存檔動作。所有元件種類的檢測框完成後，點選 Select 下的 ALL T yp e （如下圖所示），再點選，完成所有檢測框至主程式的轉換。轉換完畢後，系統會告知有幾個 T ype 被轉換成功（如下圖所示）， 32

當完成此 IC 所有上半部的檢測框後，點選滑鼠指標所要選取的檢測框（如下圖所示）

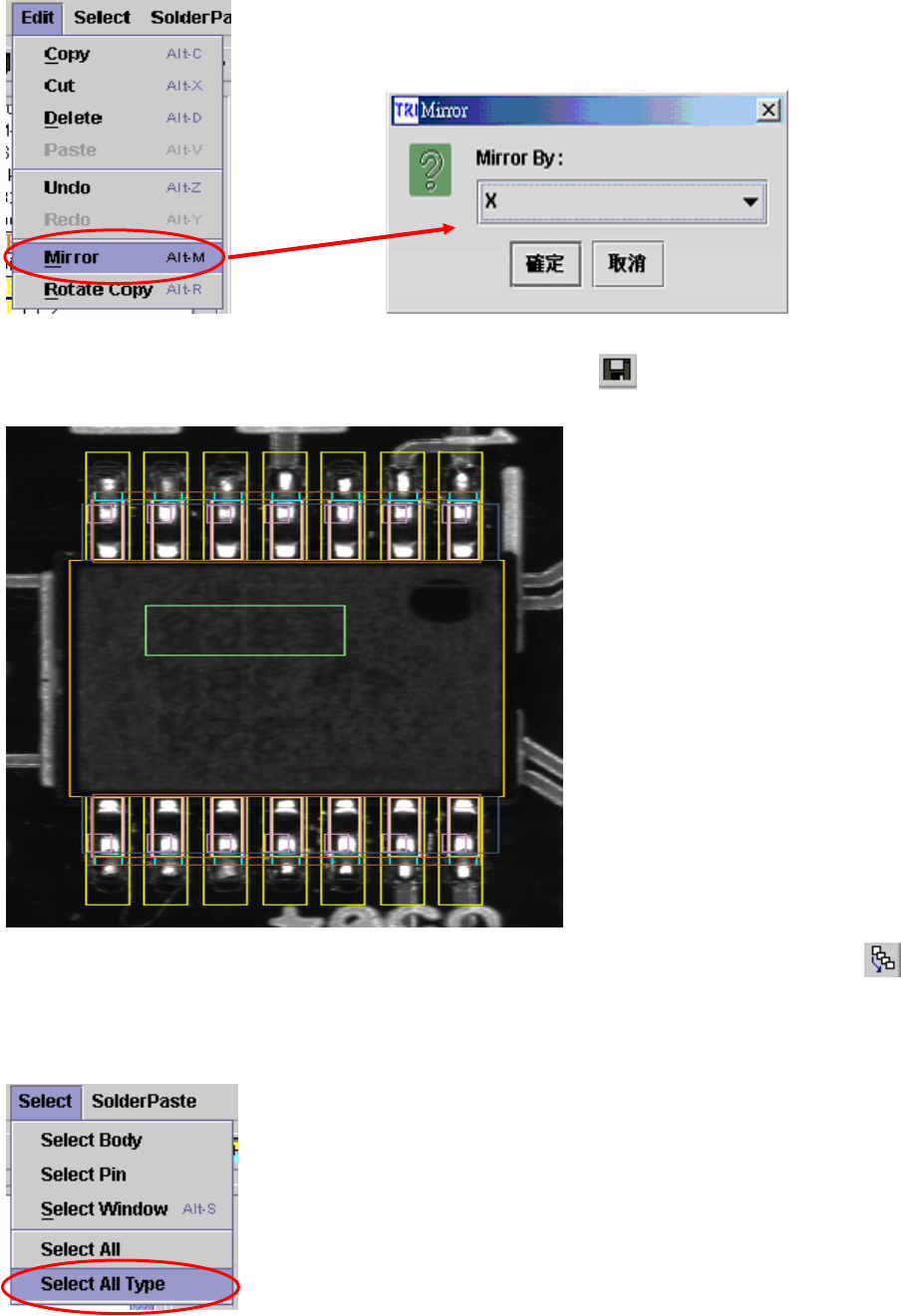

把所有檢測框選取後，再點選 Mirror（如下圖所示），選擇 X 方向（以 X 軸為基準，進行複製

的動作），點選確定，則下半部的檢測框也一併複製完成，

檢測框複製後，如下圖所示狀態，此 IC 就已完成，點選完成存檔動作。

所有元件種類的檢測框完成後，點選 Select 下的 ALL Type（如下圖所示），再點選，完成

所有檢測框至主程式的轉換。

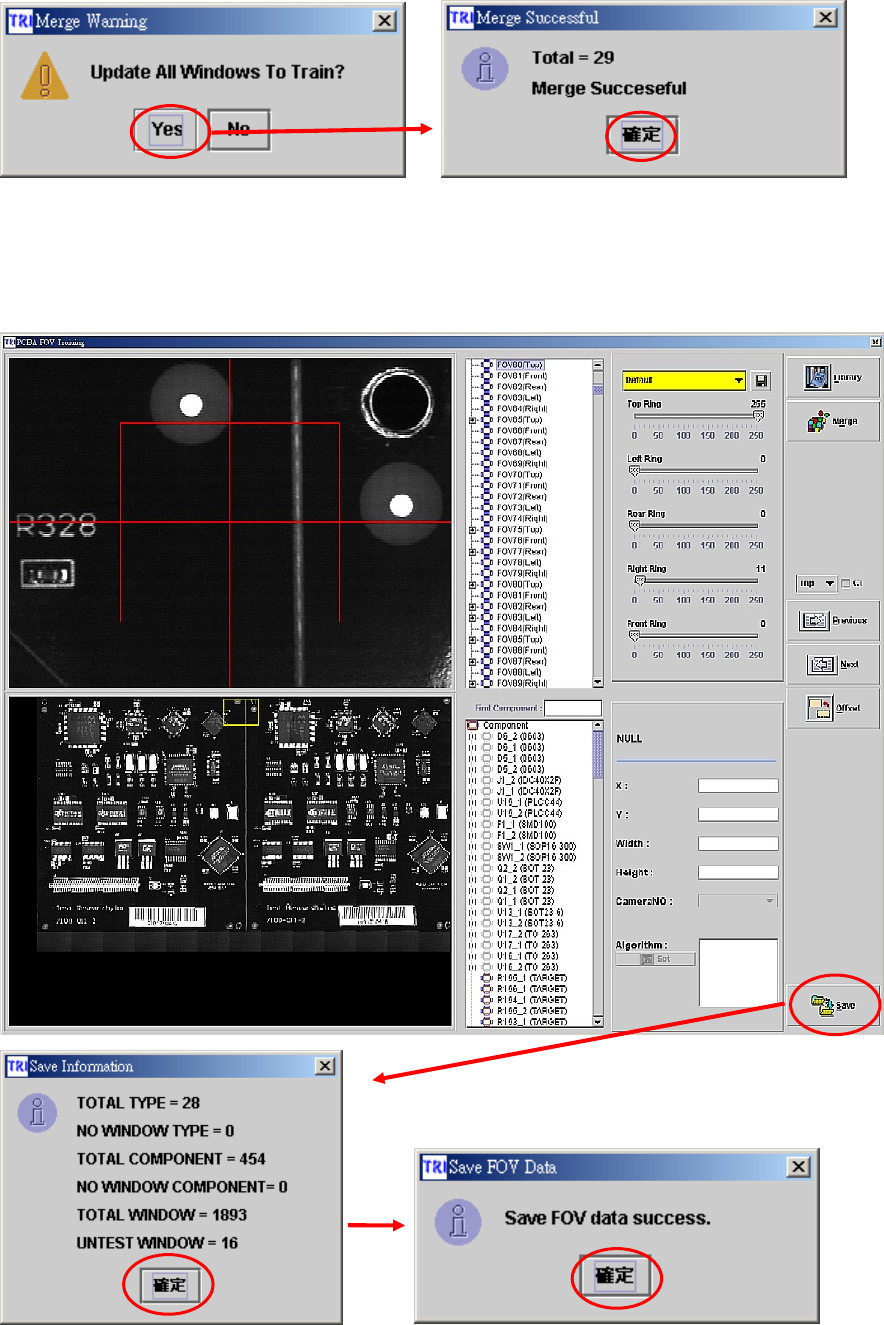

轉換完畢後，系統會告知有幾個 Type 被轉換成功（如下圖所示），

完成後，關閉此視窗，跳回到上一視窗，再點選 Save 來儲存所有的設定；儲存完後，系統會

告知所儲存檢測框的資訊（如下圖所示），點選確定，關閉視窗後即可跳出。

以上介紹了一般最常遇見的 chip 類以及 IC 類元件的撰寫流程，大致上都以這兩類做為撰寫

library 檢測框的基礎，而其他細部功能，以下將會詳細說明。
