操作手册.pdf - 第107页
RL131 操作手册 5.4 元件 的设定 DA8OCC-31-070- A0 5.4-4 5.4.4 生 产过程中的元件交换 RL131 是以终端检测或者料架的元件 检测来进行元件用完的检测 的。 在终端检测或者料架的 元件检测检测出元件用完之 前，就知道了元件用完时， 可以用接续编带的方法，即 使在 生产过程中，也能实施 元件的交换。 还有，元件供给模式为 准备模式时，可以进行没有 使用的元件供给部的元件交 换。 请在按下元件交换开…
RL131
操作手册
5.4 元件的设定
DA8OCC-31-070-A0
5.4-3
2. 将编带元件装到元件料架上。
3. 请使用机器调整菜单上的手动进给功能，将编
带元件移动到元件料架的端部。
=提示=
可一次同时使 10 个料架动作。
元件料架（供料器）
编带元件
RL131
操作手册
5.4 元件的设定
DA8OCC-31-070-A0
5.4-4
5.4.4 生产过程中的元件交换
RL131 是以终端检测或者料架的元件检测来进行元件用完的检测的。
在终端检测或者料架的元件检测检测出元件用完之前，就知道了元件用完时，可以用接续编带的方法，即使在
生产过程中，也能实施元件的交换。
还有，元件供给模式为准备模式时，可以进行没有使用的元件供给部的元件交换。
请在按下元件交换开关、使元件交换灯亮灯后进行元件交换。
元件交换结束后，请再次按下元件交换开关，使元件交换灯熄灯。
机器因元件用完而停止运行时的元件交换的方法

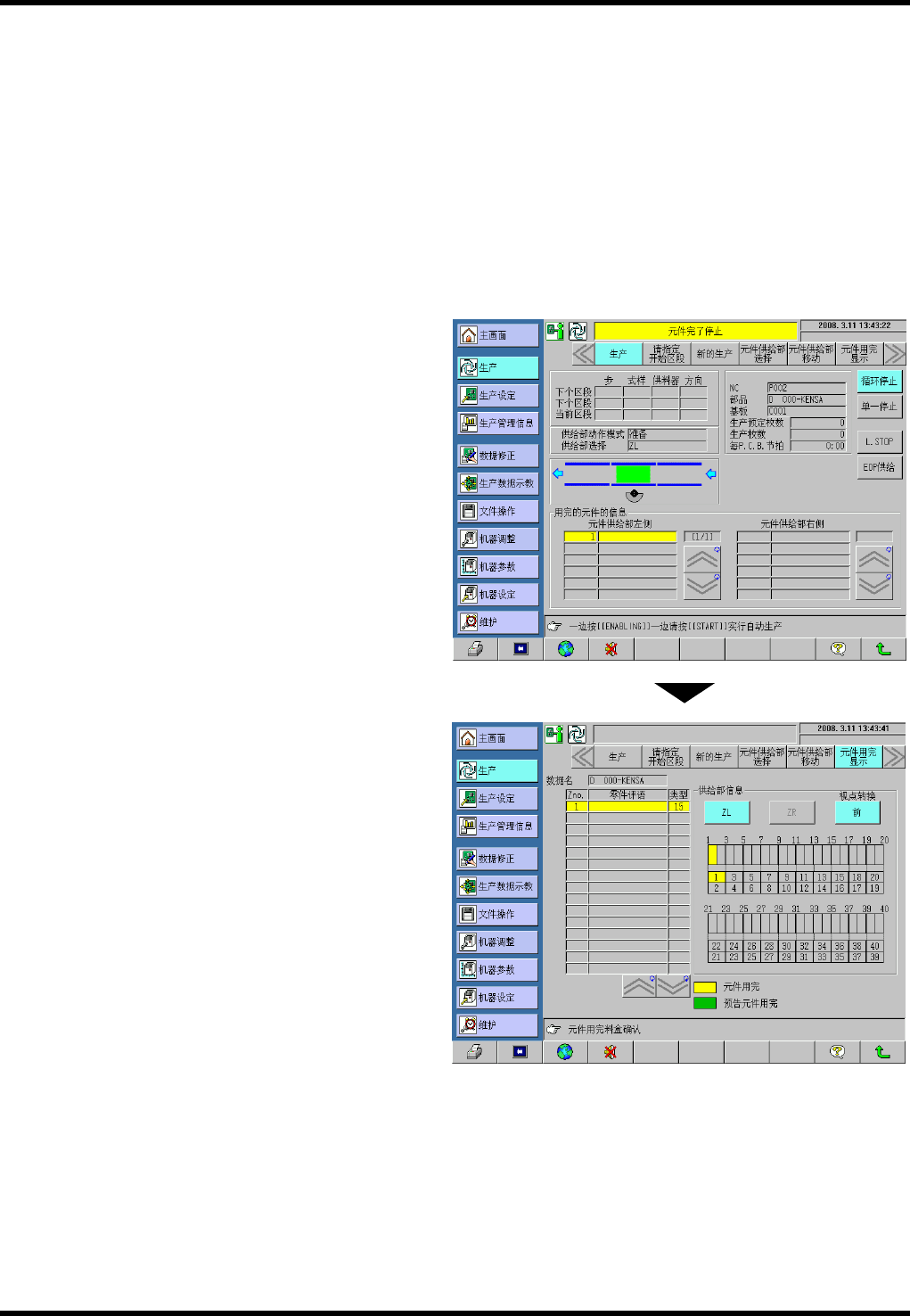

终端检测或者料架的元件检测检测到元件用完
时，在画面上显示元件用完的信息。
可以从元件用完信息的项目中，来确认发生元件
用完的料架号码。
还有，如按下副菜单的元件用完显示按钮，
可以确认发生元件用完的料架的位置关系。
RL131
操作手册
5.4 元件的设定
DA8OCC-31-070-A0
5.4-5
RL131 检测到元件用完时，元件用完的灯会自动
亮灯。在进行了元件交换后，请按下元件交换开
关，结束元件交换的作业。
画面会从元件用完的停止状态切换到下一个生产
开始等待操作的画面。
