RL131 操作手册 3.2 控制 盘 DA8OCC-13-250- A0 3.2-8
RL131
操作手册
3.2 控制盘
DA8OCC-13-250-A0
3.2-7
3.2.5 信息
向操作人员提示的信息，显示在方框内。
信息的图标
为了使信息分类简明易懂，在信息前面显示下列图标。
图标 内容 图标 内容
指示信息
危险、警告、注意信息
询问信息
禁止信息
等待信息
强制信息
(在蓝色的底色中有一个白色(!)符号)
错误信息
RL131
操作手册
3.2 控制盘
DA8OCC-13-250-A0
3.2-8
RL131
操作手册
3.3 机器调整 – IO 控制
DA8OCC-13-230-A0
3.3-1
3.3. 机器调整 – IO 控制
DA8OCC-13-230-A0

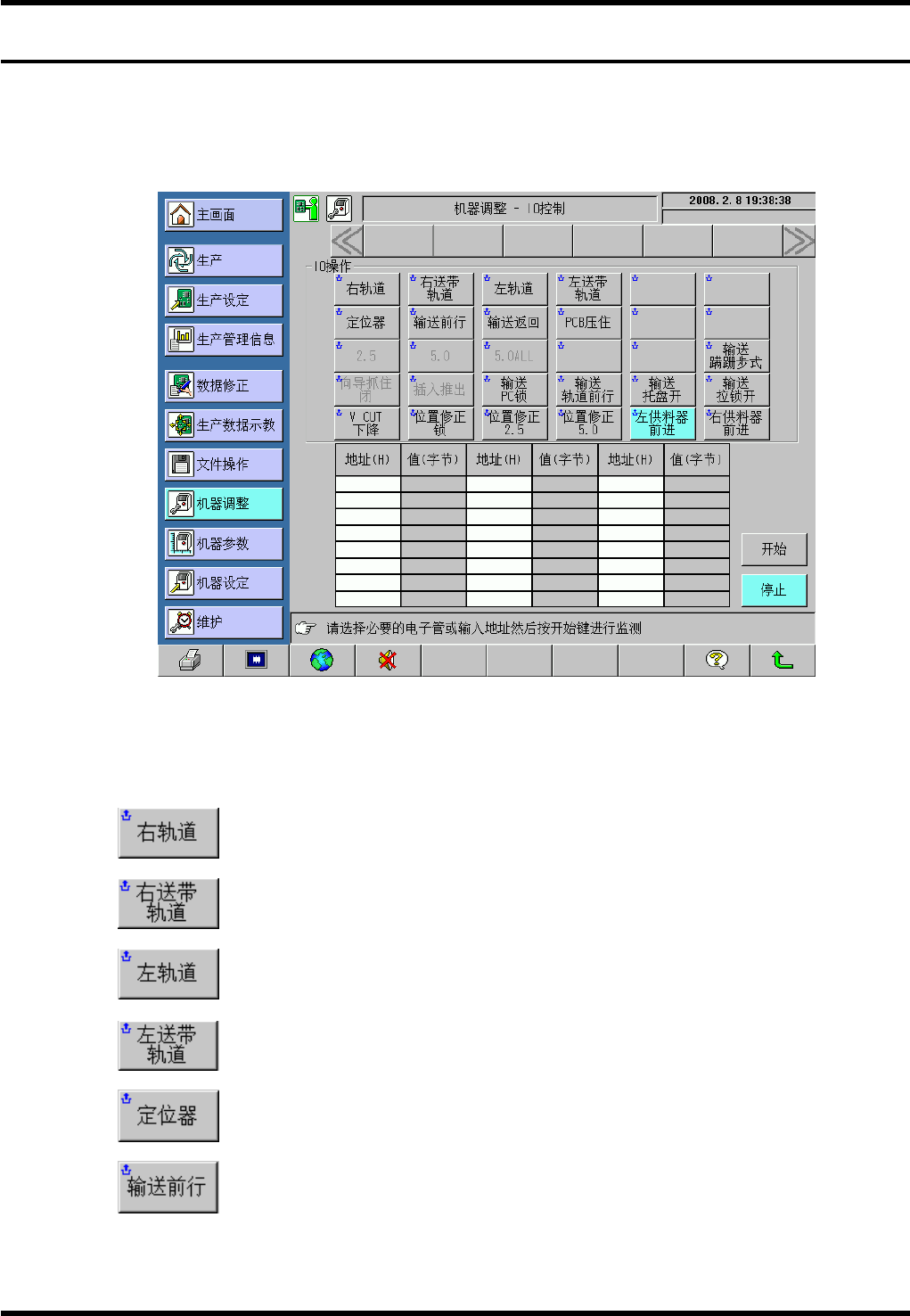

3.3.1 机器调整画面
用于各种止动器、阀门和气缸的动作和基板搬送部的操作。
各按钮功能的说明
右轨道的气缸动作。
右轨道的皮带动作。
左轨道的气缸动作。
左轨道的皮带动作。
接通 / 关闭定位器的动作。
将基板搬送部移向左侧。
