RL131 操作手册 3.4 主菜单 DA8OCC-13-240- A0 3.4-1 3.4. 主菜单 DA8OCC-13-240-A0 主菜单是进行各项操作 的最初画面。 主菜单划分为操作员模 式和工程师模式这两种模式 ，不同的模式、菜单的构成 也不同。 3.4.1 操 作模式 操 作员模式 0. 1. 显示操作员模式的图标 。 2. 图标按钮 按动工程师模式 的图标后，会显示密码变更 画面。 (= = 详细的操作请参照 …
RL131
操作手册
3.3 机器调整 – IO 控制
DA8OCC-13-230-A0
3.3-2

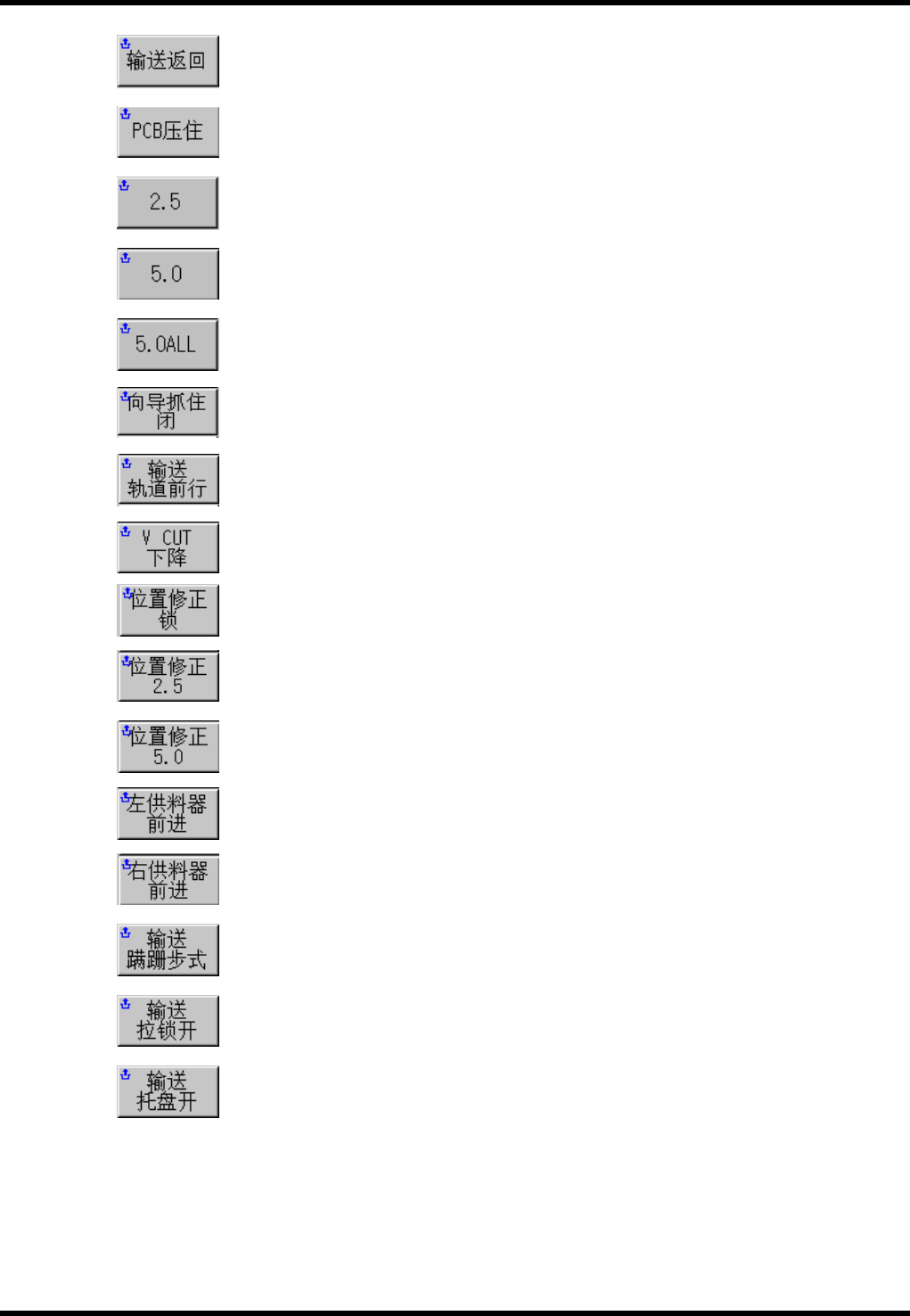

将基板搬送部移向右侧。
左轨道的基板压住推进器动作。
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
移交夹作前后动作。
V 切割位置修正汽缸动作。
使得元件加工部的位置修正不动作，进行锁定。
元件加工部的 2.5mm 元件的位置修正汽缸动作。
元件加工部的 5.0mm 元件的位置修正汽缸动作。
元件供给部左侧前进。
元件供给部右侧前进。
移交夹头向托盘摇动。
移交夹头进行开闭动作。
移交托盘夹头进行开闭动作。
RL131
操作手册
3.4 主菜单
DA8OCC-13-240-A0
3.4-1
3.4. 主菜单
DA8OCC-13-240-A0
主菜单是进行各项操作的最初画面。
主菜单划分为操作员模式和工程师模式这两种模式，不同的模式、菜单的构成也不同。
3.4.1 操作模式
操作员模式
0.

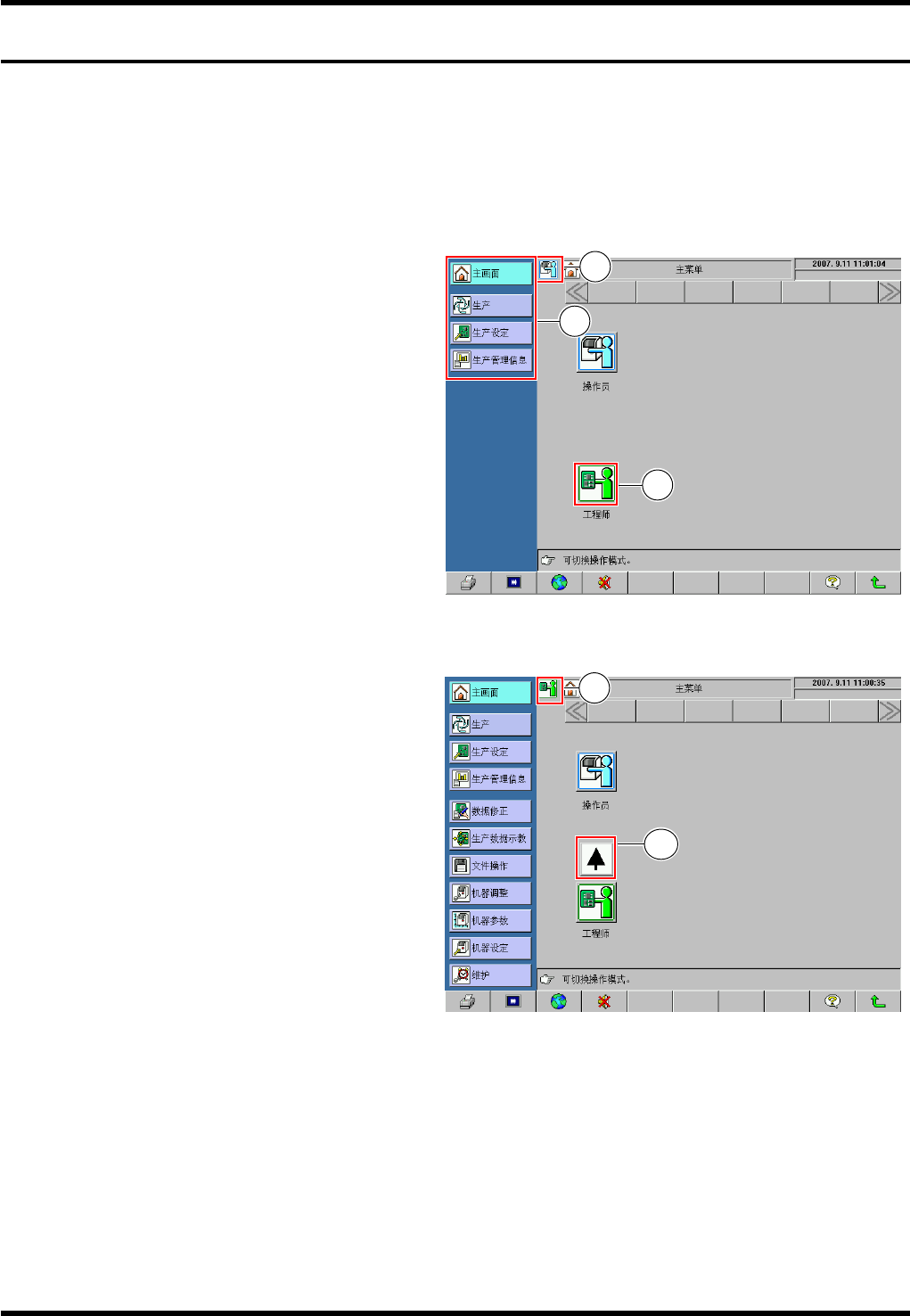

1. 显示操作员模式的图标。
2. 图标按钮
按动工程师模式的图标后，会显示密码变更
画面。
(== 详细的操作请参照 ‘3.4.2 工程师模
式的进入方法’。)
工程师模式
3. 显示工程师模式的图标。
4. 如按动箭头图标，操作模式就变更为操作员模
式。
3
4
1
2
2
RL131
操作手册
3.4 主菜单
DA8OCC-13-240-A0
3.4-2
项目 功能
操作员 显示操作员模式。
工程师
从操作员模式切换到工程师模式。
(切换时需要密码。)
主画面 显示主菜单画面。
生产
开始自动生产。
进行本机器的准备、生产数据的设定之后再使用。
生产设定 对生产所需要的设置、动作进行确认。
操作员
生产管理信息 显示从自动生产中得到的信息。
数据修正 进行生产数据的编制、编辑和示教等。
生产数据教示 进行生产数据示教。
文件操作 通过内存和外存设备对生产数据、机器参数进行保存、读入。
机器调整 对机器各部进行动作确认和调整。
机器参数 由于维修和元件更换，对机器的基准值等进行变更、设置。
机器设定 对不依存于生产数据的机器的状态进行设定。
工程师
维护 进行日常的维护检查等。
