RL131
操作手册
5.1 生产准备
DA8OCC-31-010-A0
5.1-5
5.1.3 程序选择
开始生产新基板时，选择与该基板相对应的 NC 数据和元件数据。该程序选择是在设备的存储器内记忆的内容
中进行的，当使用软盘中或 SD 卡中保存的程序时，请事先将程序加载 (从软盘或者 SD 卡转送到设备的储存
器中) 到机器中。
在选定自动宽度调整功能后，也要选择基板数据。
选择 NC 数据和元件数据后，输入生产数量和和跳过程序段。
=提示=
插件机记忆装置容量
NC 数据： 最多可记忆 200 个程序
(在一个程序中最多能贮存 5000 步)。
元件数据： 最多可记忆 200 个程序。
基板数据： 最多可记忆 200 个程序（自动宽度调整是选购件）
=注意=
请不要保存本机器以外的数据。

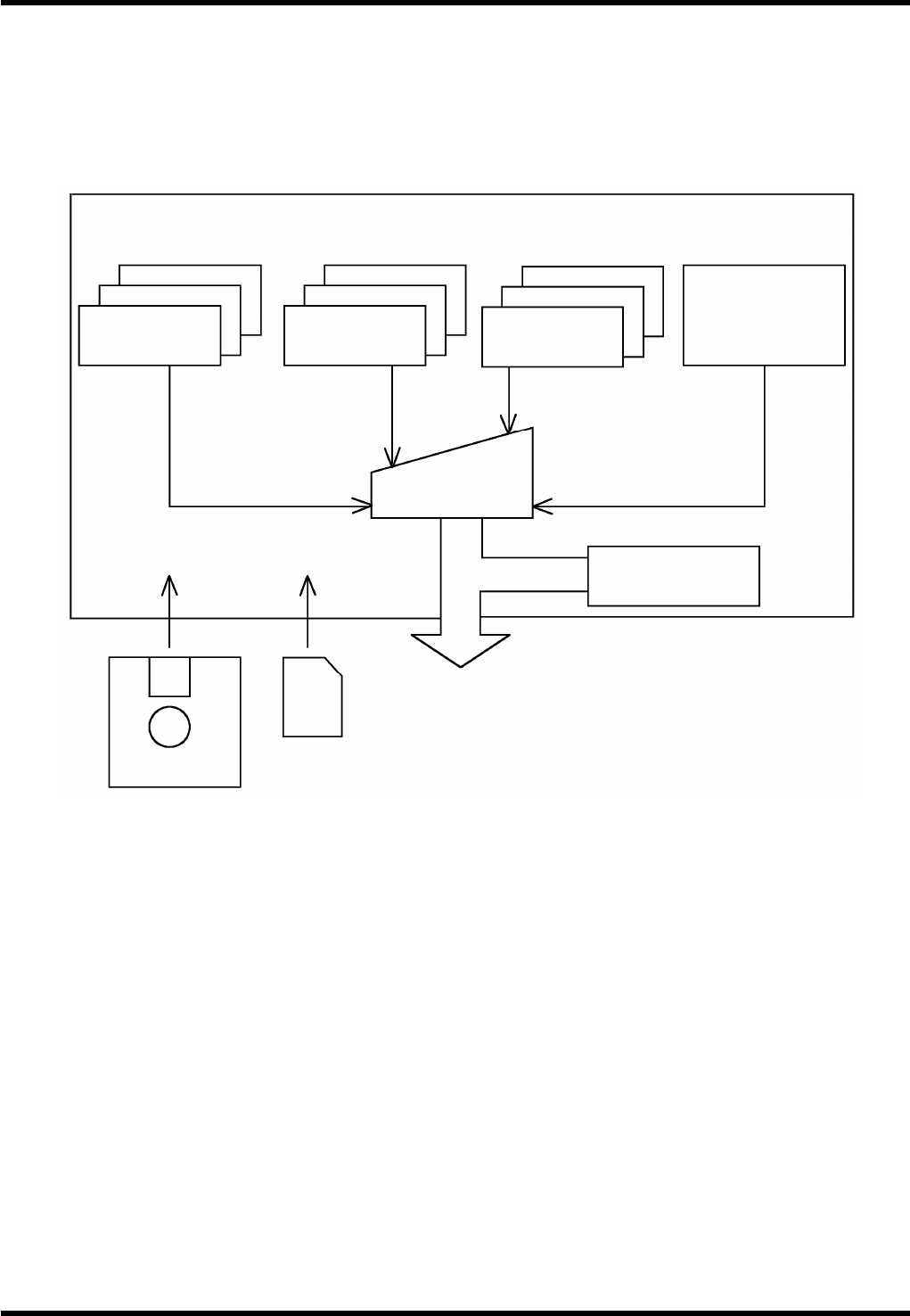

RL131
NC 数据 元件数据 基板数据
各种数据
(生产计划、跳跃
程序段数等。)
从 200 种数据中选一种。
从 200 种数据中选一种。
(自动宽度调整是选购件)
从 200 种数据中选一种。
输入/选择 程序选择
插件机初始设定
设备的存储器
FD
SD 存储器
RL131
操作手册
5.1 生产准备
DA8OCC-31-010-A0
5.1-6
5.1.4 关于 SD 卡的使用方法
本机器的数据基本上是用主机的储存器进行管理的，但也可以保存在 SD 卡上，在需要时可读取。为了保护好
这些重要的数据，在此对 SD 卡的保护和使用上的注意事项进行说明。
=注意=
本机可使用的 SD 卡最大为 2 GB。
写保护
为避免保存的数据因错误操作而丢失或不能改动，软盘上的数据不能机械删除和保存。
如下图所示，上下拨动 SD 卡的写保护拨块进行设定。
使用注意事项
使用 SD 卡时，请必须遵守以下事项：
请勿撞击、弯曲、掉落或被水浸湿。
不要在软盘上放置重物。 不要施加过份的力。
不要用手或金属触及金属端子
部。
不要在下述场所放置、保管。 保管、携带时，要放在指定的盒中。
高温、低温之处
潮湿之处
灰尘多的地方
日光直射的地方
发生腐蚀性气体等的场所
当 SD 卡的存取指示灯亮灯时，请勿取出 SD 卡或切断电源。
写保护
「解除」位置
可进行删除和保存。
「写保护」位置
不可删除和保存。
SD 卡
盒
存取指示灯
RL131
操作手册
5.1 生产准备
DA8OCC-31-010-A0
5.1-7
5.1.5 关于软盘的使用方法
本机器的数据基本上是用主机的储存设备进行管理的，但也可以保存在软盘上，在需要时可以进行读取。为妥
善保存重要的程序和数据，在此对软盘的保护和使用上的注意事项进行说明。
=注意=
本机器可使用的软盘仅限于 3.5 型的 2HD (1.44 MB 和 1.25 MB) 类型的。
2DD 型的不能使用。
在本机上对 FD 进行初始化时，只能初始化 1.44MB 的类型。
备份和程序
软盘是一种小型、轻便、便于保管和携带的方便的存储工具。如果不当使用，保存的数据会消失，无法读取。
这时，对程序及重要的数据一定要备份。备份指将内容完全相同的软盘另行复制一张。
关于备份的方法，请参照文件操作的软盘拷贝。
写保护
为避免保存的数据因错误操作而丢失或不能改动，软盘上的数据不能机械删除和保存。
如下图所示，用圆珠笔的笔尖上下拨动软盘下部的写保护进行设定。
写保护
背面
「解除」位置
可进行删除和保存。
「写保护」位置
不可删除和保存。
关闭孔
可看见孔
用圆珠笔尖等拔动
