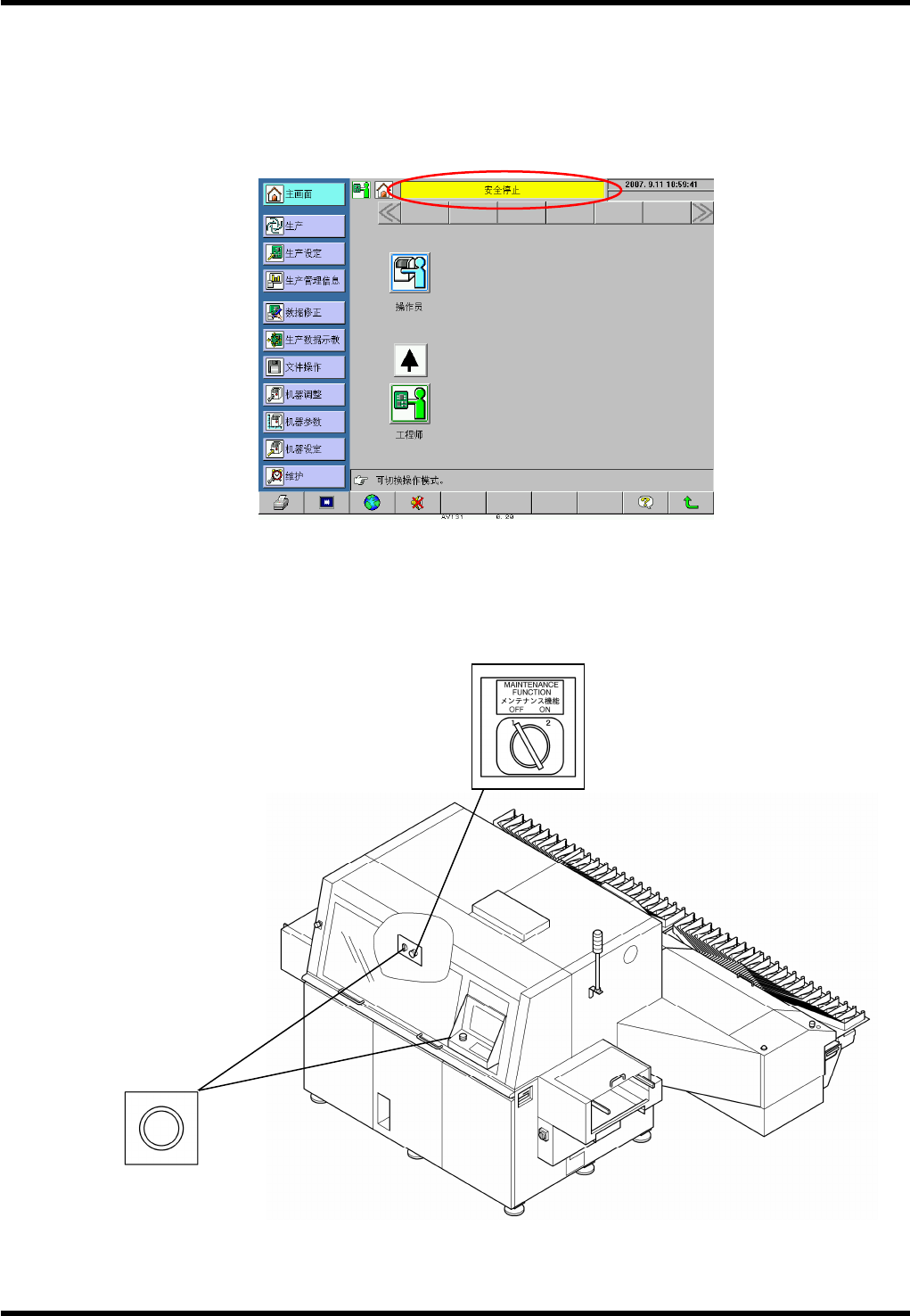

维护开关
维护开关仅限于在安全防护盖打开的情况下才能进行一些有限的操作，以便于进行维修工作。
必须在参照维修手册的基础上，由维修责任者使用这些开关。
维护开关在主菜单的生产及生产示教（生产确认）中是不能使用的，在除此以外的模式中维护开关有效。
维护开关有效时，主操作盘、后部操作盘的画面的标题部分的显示将变成黄色。
=注意=
ENABLING (启动) 开关是在进行维修时以及使机器运行时，即作为按钮又作为开关使用的。(请用两手操
作。)
维护开关
ENABLING(启动) 开关
RL131
操作手册
3.1 装置整体
DA8OCC-13-010-A0
3.1-8
RL131
操作手册
3.2 控制盘
DA8OCC-13-250-A0
3.2-1
3.2. 控制盘
DA8OCC-13-250-A0
3.2.1 关于操作面板

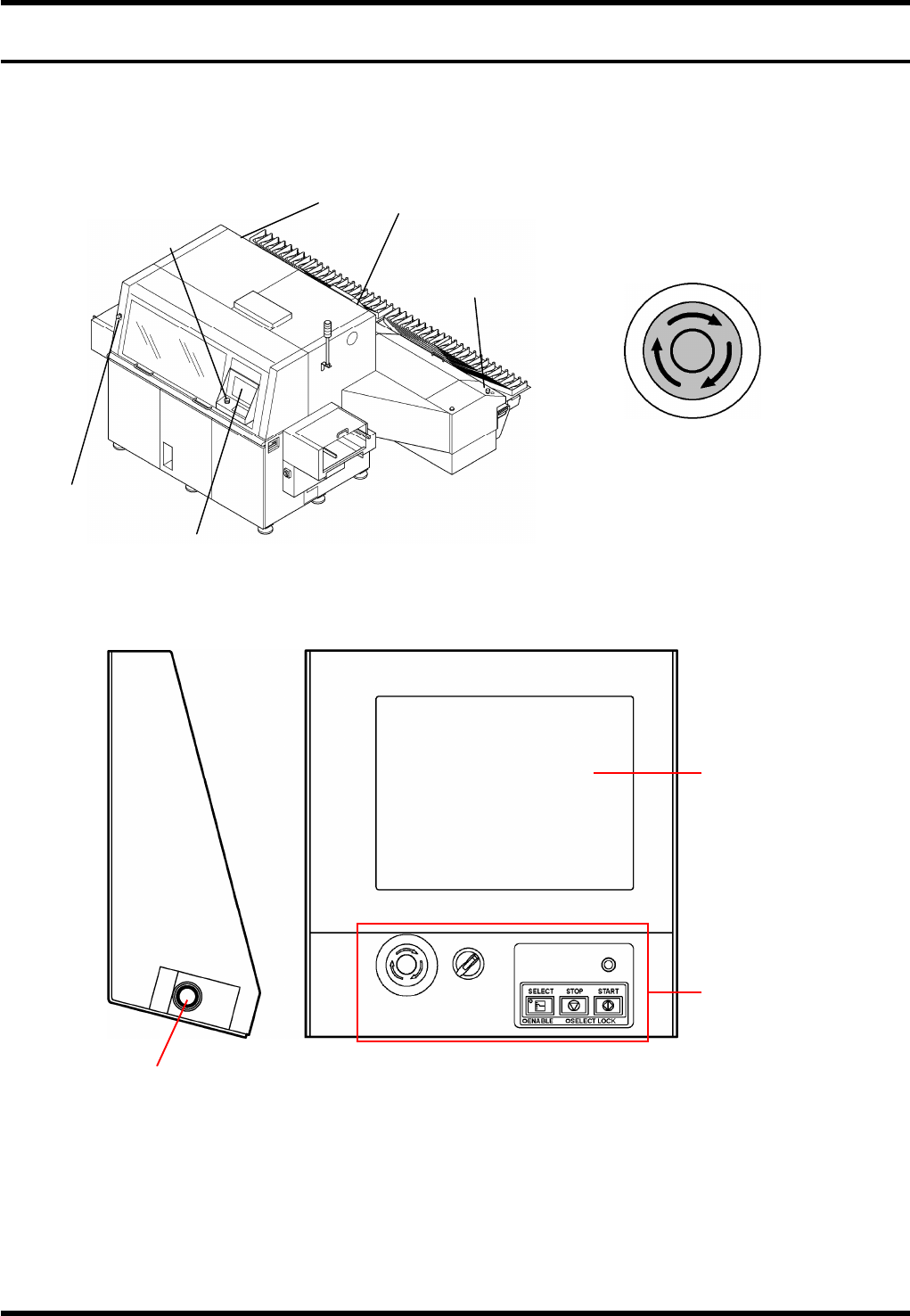

以下就本设备的操作部及其基本操作进行说明。
显示部: 显示屏上显示通过控制盘输入的数据，以及与 RL131 有关的各种信息。
输入部: 进行紧急停止开关的 ON / OFF、伺服电机励磁的 ON / OFF、启动按钮的 ON / OFF 的操作。
2. 紧急停止开关
(5 处)
*
紧急停止开关在前面、后面共有 5 个。
1. 控制面板
显示部
输入部
ENABLING(启动)开关
2
2
2
2
2
1
