RL131
操作手册
5.3 各部的操作
DA8OCC-31-280-A0
5.3-1
5.3. 各部的操作
DA8OCC-31-280-A0
5.3.1 返回原点
手动原点复归的步骤
1.
1. 按动主菜单上的 [机器调整] 按钮，在按住 <ENABLING(启动)> 按钮的同时，按动 [原点复归] 按钮，所有
的轴都执行原点复归。
=注意=
当头轴不在原点位置时，请将头轴移动到原点之后再进行原点复归。
RL131
操作手册
5.3 各部的操作
DA8OCC-31-280-A0
5.3-2
头轴原点位置的确认步骤
2.
1. 按下机器调整菜单上的 [H 轴伺服脱开] 。
2. 检查插件头轴是否停止在 0° ~ 10°范围内 (插件机原点)。
如果插件头轴停在 0° ~ 10°范围外的位置上，则按以下步骤调到 0° ~ 10°范围内。
(1) 在按住 <ENABLING(启动)> 按钮的同时，按动 [伺服脱开] 按钮，使头轴进行伺服脱开。
(2) 显示头轴已经是伺服脱开的错误画面。
(3) 请关闭错误画面。
(4) 打开前罩盖。
(5) 将手柄推入。
(6) 转动手柄，将插件头轴位置转到原点 (0°~10°)。
(7) 拉动手柄，使其回到原来的位置。
(8) 合上前罩盖。
(9) 同时按下 <ENABLING (启动)> + <START (开始)>，解除安全停止。
RL131
操作手册
5.3 各部的操作
DA8OCC-31-280-A0
5.3-3
5.3.2 NC 轴的操作(除插件头轴处)
NC 轴的操作，是通过机器调整菜单上的 [NC 微动] 或 [NC 移动] 来进行的。
NC 轴的操作步骤
1.

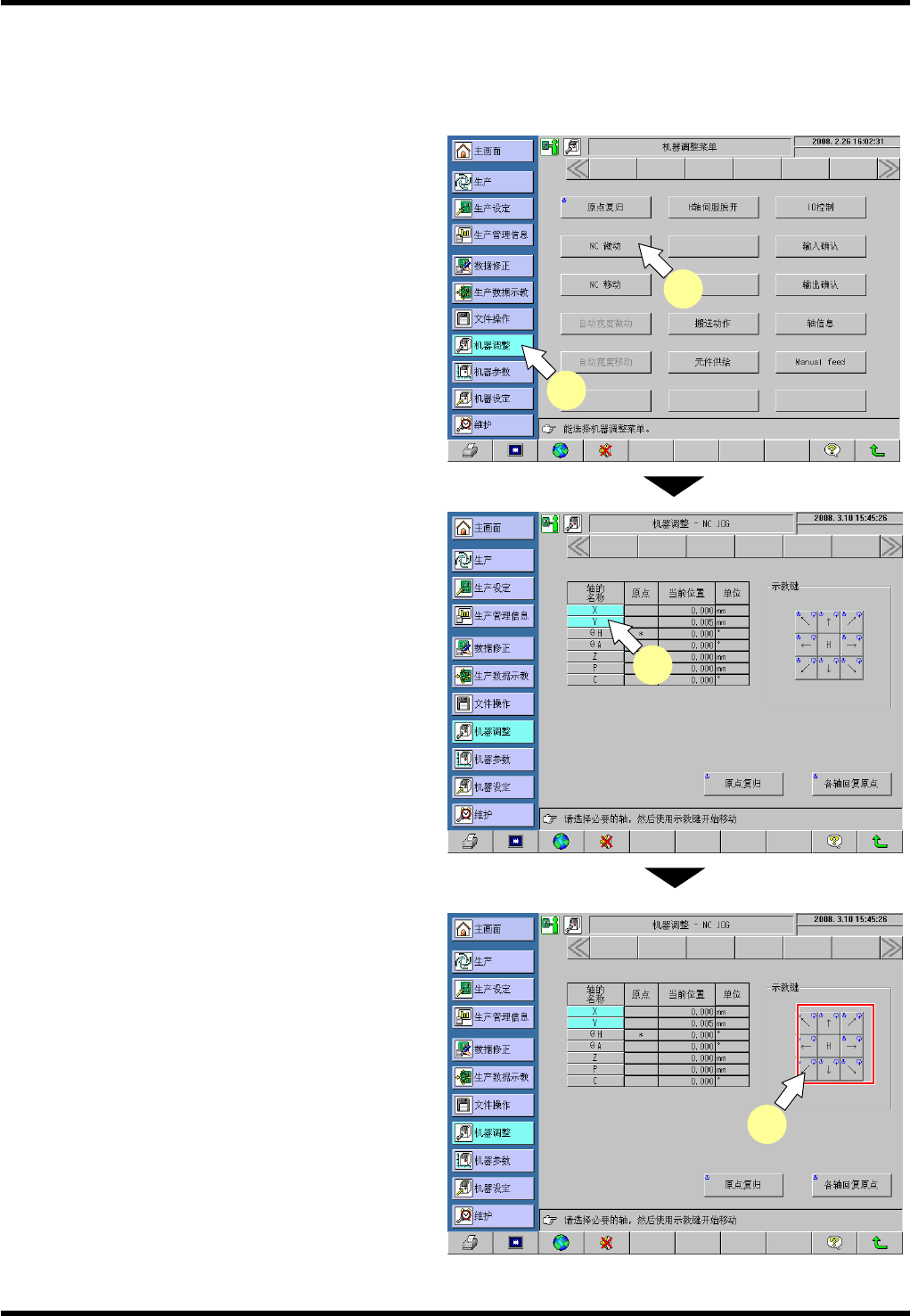

1. 调出机器调整画面
按动主菜单上的 [机器调整] 按钮。
2. 操作的选择
用示教键使 NC 轴动作时：
(1) 按下 [NC 微动] 。
显示轴画面。
(2) 选择要移动的轴。
(3) 在按住 <ENABLING(启动)> 按钮的
同时，用示教键来移动轴。 (只有在按
住示教键时，NC 轴才移动)。
=提示=
当移动到极限传感器位置时会显示超
限错误，并停止在此位置上。向反方向
移动，使极限传感器信号自动消失。（只
限于 X,Y）
按下 [H] 后，按钮颜色变成浅蓝色。成
为此状态后，轴的动作速度变成高速。
要返回时，再次按下 [H] 。
(浅蓝色状态被解除。)
1
(1)
(2)
(3)
