操作手册
2-1
2
设备的概要
2-1

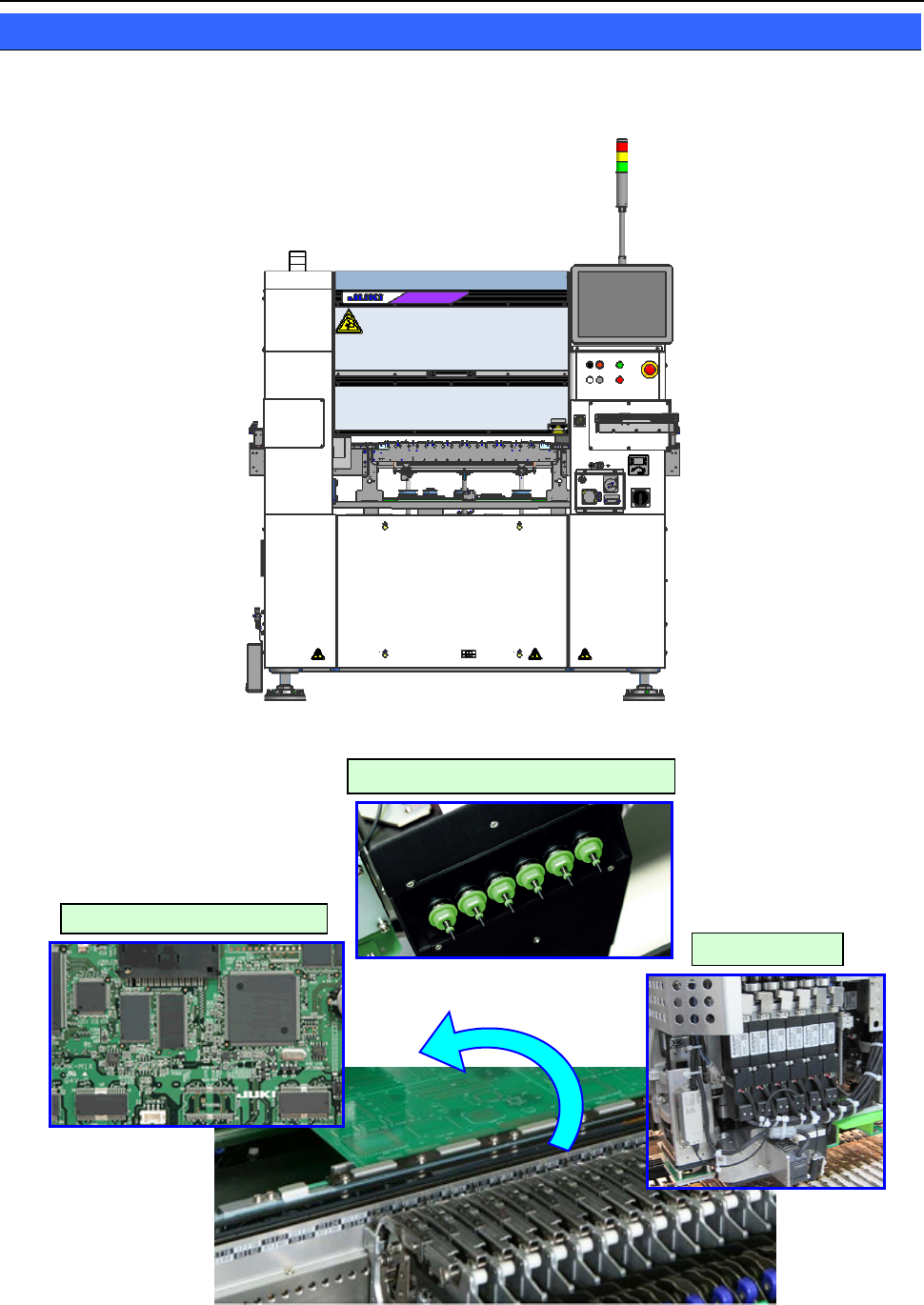

本设备的概要
本设备，是在镀锡印刷基板上、或涂有焊锡的电子电路基板上贴装电子元件的一种设备。
Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐
标上。
①吸取元件
③在基板上贴装元件
②检出元件中心与贴片位置移动
操作手册
2-2
2-2

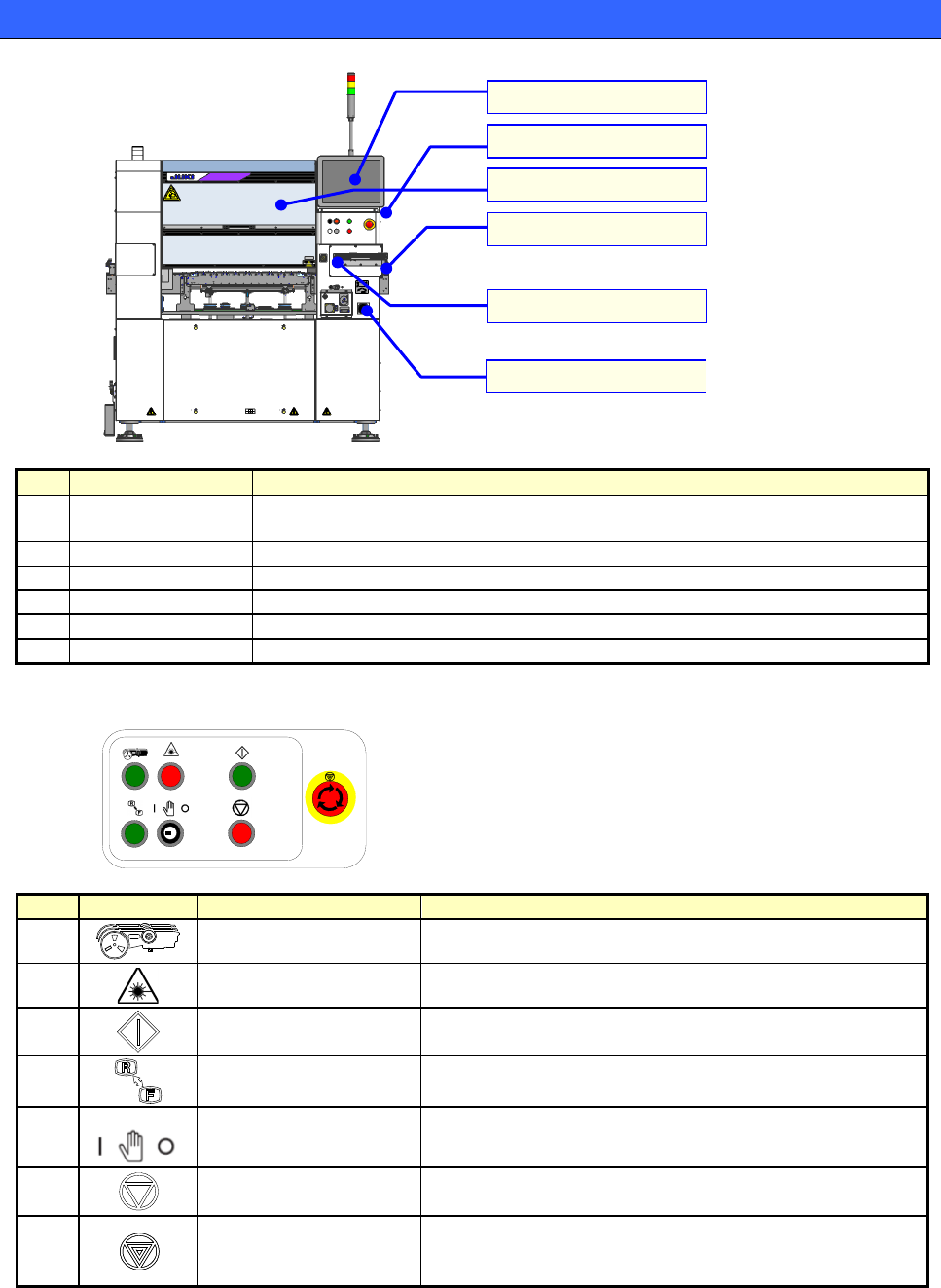

本设备的构成
▼主机
No.
名称
功能概要
① 监视器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
② 操作面板 集中了各种开关，可直接控制装置的运行。
③ 安全盖 生产动作中防止手等伸入装置内。
④ 带轨迹球的键盘 用于操作机器或输入数据。
⑤ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑥ 主开关 接通或切断设备的电源。
▼操作面板
LASER ON
No.
开关
名称
功能概要
①
Feeder
(
送料器
)
用于对操作一侧的送料器台架进行有效／无效的切换。
（使用选项的不间断生产功能时有效）
②
Caution Lamp
(
注意灯
)
共面检查的激光照射中亮灯。
（例外的是贴片机主机启动时会亮灯，但这时不发射激光）。
③
Start
（开始）
开始开关。执行生产运行时，使用此开关。
④
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
⑤
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙横向）、维护模式（钥匙竖向）。
⑥
Pause/Stop
（暂停/停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
⑦
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全需要紧急停止时，使用
此开关。
①监视器
②操作面板
③安全盖
④带轨迹球的键盘
⑤供料器台架开关
⑥主开关
操作手册
2-3
2-3
操作画面的说明
No.
名 称
功能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口上使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
① 标题栏
② 菜单栏
③ 命令按钮
④ 功能栏
