操作手册 3-1 3 作业步骤 3-1 生产的流程 No 流程图 作业人员 备注 1 操作员 确认主气压 ( 0.5MPa) ，检查 AT C 周围没有异物 等，之后 接通电源。 2 执行返回原点前，确认装置内部没有异物等 。 3 节假日后或寒冷 地区 , 必须 执行预热。 （预热约 10 分钟 ) 。 4 制作生产所 必需的 数据， 完成程序。 5 程序员 管理员 制作生产所 必需的 数据， 完成程序。 6 操作员 使用「支援准备 」…
操作手册
2-3
2-3

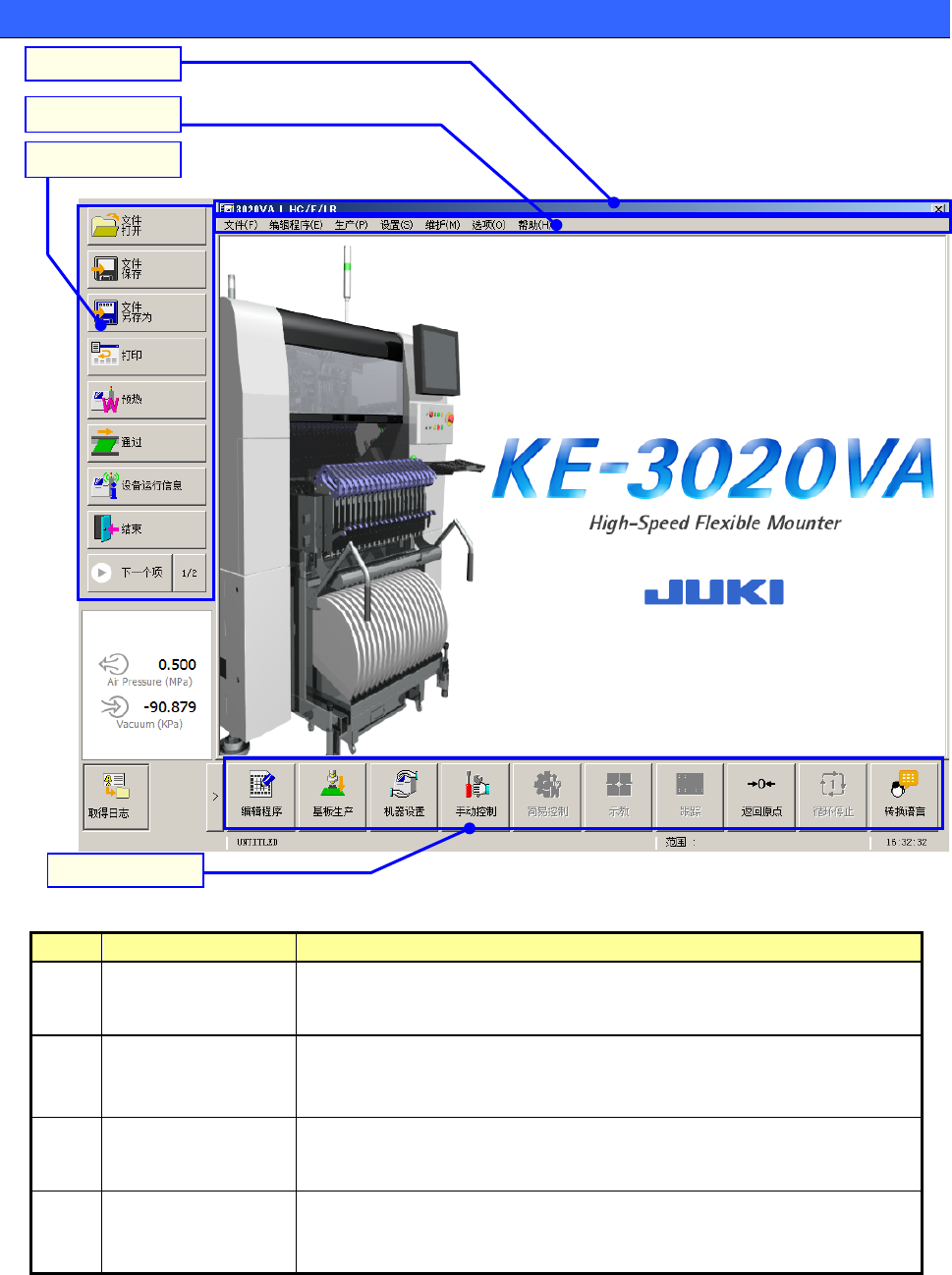

操作画面的说明
No.
名 称
功能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口上使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
① 标题栏
② 菜单栏
③ 命令按钮
④ 功能栏
操作手册
3-1
3
作业步骤
3-1

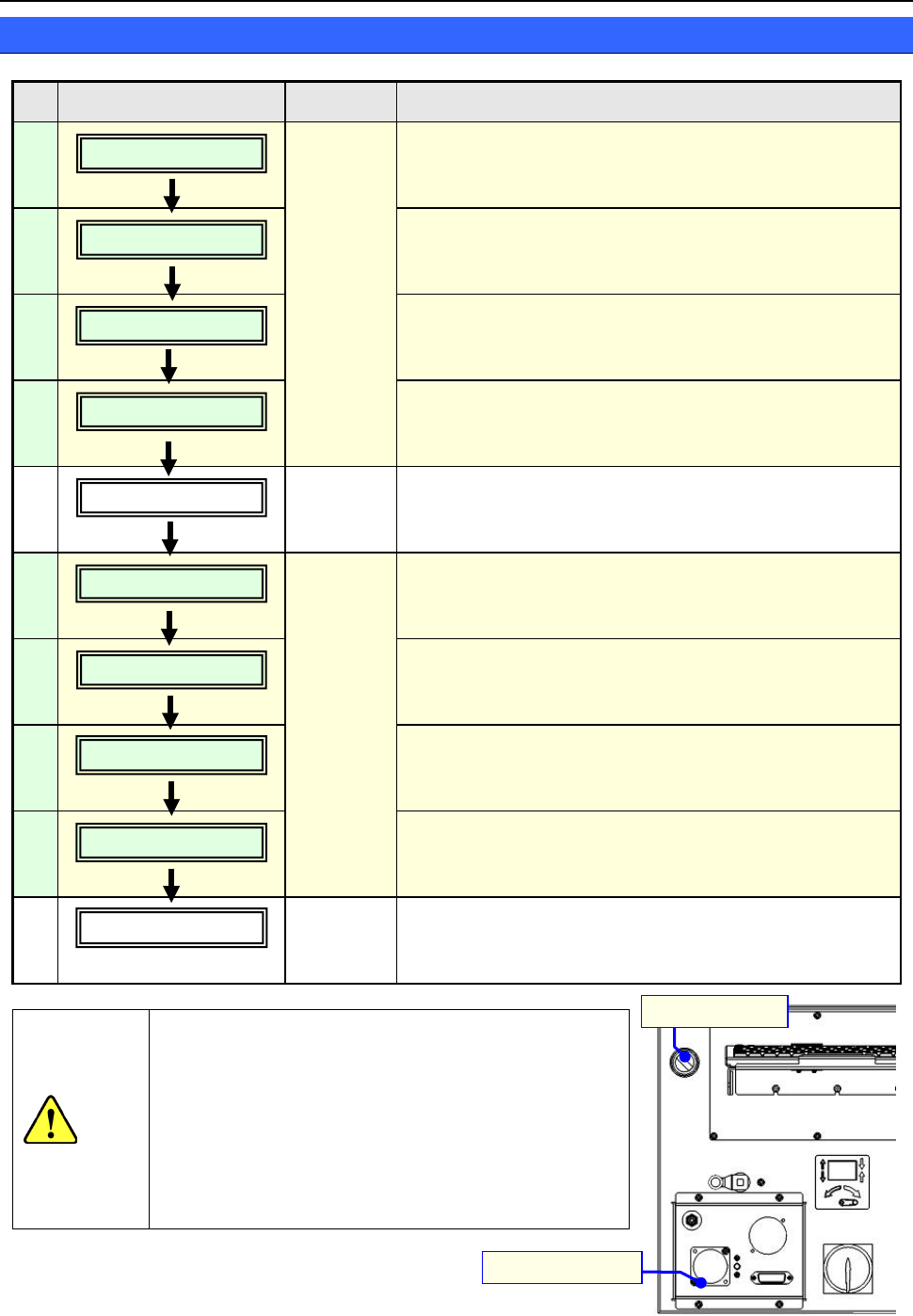

生产的流程
No 流程图 作业人员 备注
1
操作员
确认主气压(0.5MPa)，检查 ATC 周围没有异物等，之后
接通电源。
2
执行返回原点前，确认装置内部没有异物等。
3
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
制作生产所必需的数据，完成程序。
5
程序员
管理员
制作生产所必需的数据，完成程序。
6
操作员
使用「支援准备」功能，依次进行各项准备和设置。
7
8
9
10
注意
No6 生产准备 使用统一更换台时的注意事项
・请勿在升降过程中以及供料器台架开关处于 ON
时，
进行 E 台架插头的安装/拆卸。
・请在本机完全停止后，再进行统一更换台的安装/拆
卸。
・操作供料器台架开关时，切不可与其他开关、尤其
是与主开关搞错。请目视检查确认，之后再操作。
日常检查
电源 OFF
安装基板
预热
返回原点
电源 ON
生产准备
生产
生产结束
编辑程序
供料器台架开关
E 台架插头
操作手册
3-2
3-2

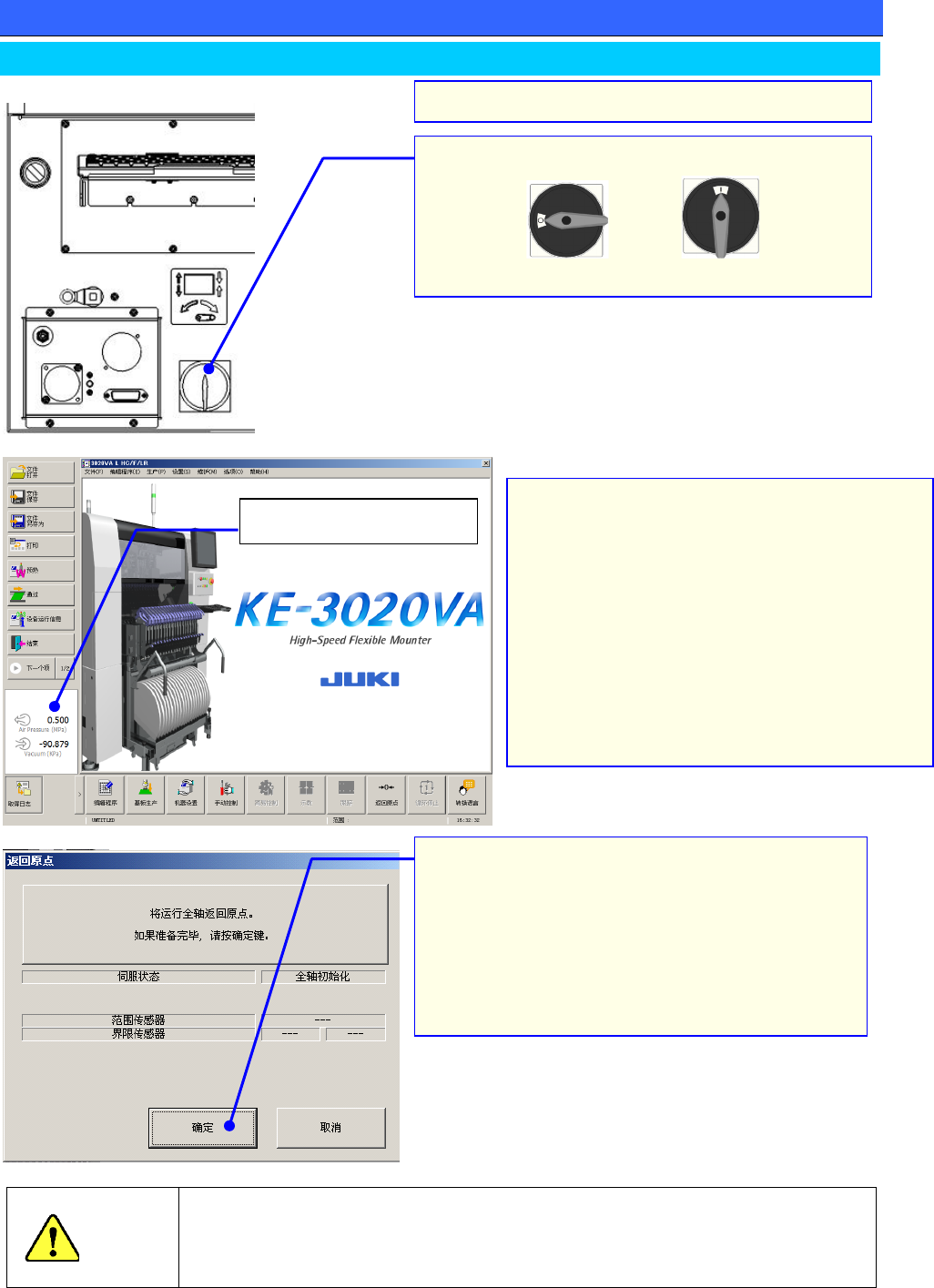

操作概要
Step1
主机接通电源。
警告
1.
执行返回原点时，请绝对不要把手和头部等伸进装置内部。
2.请确认装置内部没有扳手等干扰 Head 的物品。
3.请在安全盖关闭的状态下进行返回原点。
4.
请做好随时按紧急停止按钮的准备。
3.
确认在显示器画面表示的压力。
①Air Pressure＜压力＞
：0.5MPa±0.05
②Vacuum＜负压＞
：-87
～
-93kPa
各压力表的显示不在适当范围内时，请检查压力
系统。
4.
主机的软件启动后，画面上即显示返回原点
的提示信息。
请按[确定]。
全轴开始移动，返回原点。
1. 请确认设备内部没有放置基板或工具等物品。
2.
把主开关向右旋转 90 度。
＜电源 OFF＞ ＜电源 ON＞
