操作手册 4- 46 10 ） 更换切带单元 11 ） 请将切带部分 导轨安装 到更换 用的切带 单元上。 可动刀 固定刀 12 ） 请将下部排 出导轨安装到 更换用的切带单 元上。 13 ） 请将更换用 切带单元安装 到装置上。 14 ） 请将插在汽 缸上的气管 塞子 拔下，连 接电磁阀与汽 缸。 并 将从装置延 伸出来的 线缆 接头插在切带单元 一端的接口上。 15 ） 如果是固定 台架规格，请 安装上部排出导 轨。 16 ） 安装…
操作手册
4-45

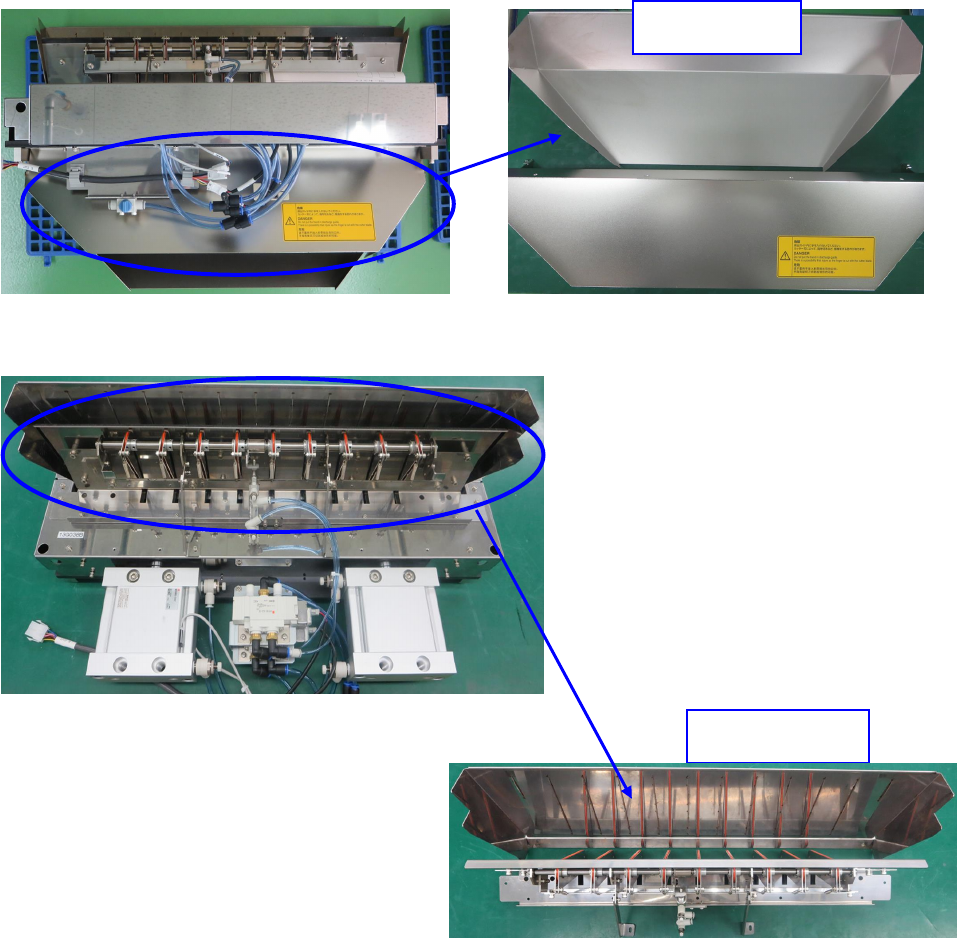

8） 请从切带主机上将下部排出导轨拆下。
9） 请将切带部分导轨从切带主机上拆下。
2）
3）
4）
5）
6）
7）
8）
9）
10）
11）
12）
下部排出导轨
切带部分导轨
テープカッタ部ガイド
操作手册
4-46

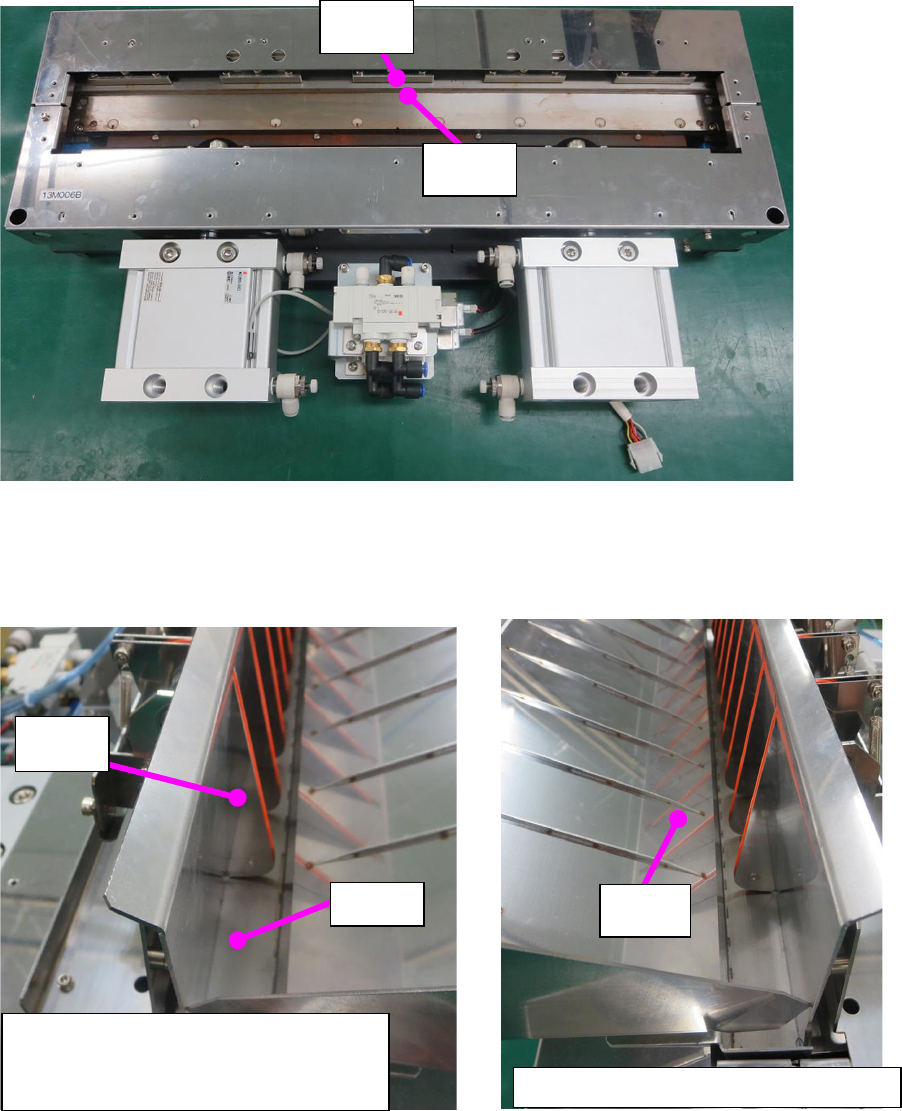

10）更换切带单元
11）请将切带部分导轨安装到更换用的切带单元上。
可动刀 固定刀
12） 请将下部排出导轨安装到更换用的切带单元上。
13） 请将更换用切带单元安装到装置上。
14） 请将插在汽缸上的气管塞子拔下，连接电磁阀与汽缸。
并将从装置延伸出来的线缆接头插在切带单元一端的接口上。
15） 如果是固定台架规格，请安装上部排出导轨。
16） 安装更换用的切带单元后，请将剩余的气管塞子插在拆下的切带主机的汽缸速度控制器的部位。
可动刀
安装时导轨与固定刀之间不要有间隙。
请将刮板部与可动刀之间的缝隙调整为
0.2～0.3mm。
固定刀
可动刀
导轨部
刮板部
操作手册
4-47
考虑以下部件的损耗造成压力降低。
<损耗部件一览> 更换部件组货号：40138045
检查部位
使用数量
检查内容
检查方法
碗形密封垫圈
2
有无异常磨耗、硬化、龟裂等现象
目视
吸气阀 2 有无变形、硬化、缺损 目视
排气阀 2 有无变形、硬化、缺损 目视
O
环
P-10
4
有无变形、磨耗、硬化、龟裂等
目视
密封材
2
有无变形、硬化、龟裂等
目视
防止吸气阀碰触胶垫 2 有无裂口、硬化 目视
更换
更换真空泵准备
＜M、L、L-Wide 规格＞
※如果是电动台架规格，请按照前一项的「切带单元的更换」，拆下切带单元。
1） 确认真空泵没有运转。
（刚停止运转后会很热，请停止后放置 30 分钟左右，确认泵冷却之后再开始作业。）
2） 请拆下机器本体前侧右下部的盖子。
检查、更换
4-8-2
真空泵零件的更换
更换周期 ：1 年
使用工具 ：六角扳手、螺丝刀
盖子
（螺钉×4）
