Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.5 Bestykningshoved 107 3 Fig. 3.5 - 2 SIPLACE SpeedSt ar - funktionsgrupper del 2 (1) Kom…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.5 Bestykningshoved Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
106
3.5 Bestykningshoved
3.5.1 SIPLACE SpeedStar C&P20 til very high speed-bestykning
3
Fig. 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drev, 20 drev
(2) Printplade "Vakuumsensor holdekreds"
(3) Tryklufttilslutning til 20 Venturidyser til optagnings-/bestyknings- og holdekredsløbet
(4) Ledning til trykreguleringsventilens returluft (7)
(5) Returcylinder
(6) Z-motor (linearmotor)
(7) Trykreguleringsventil
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.5 Bestykningshoved
107
3

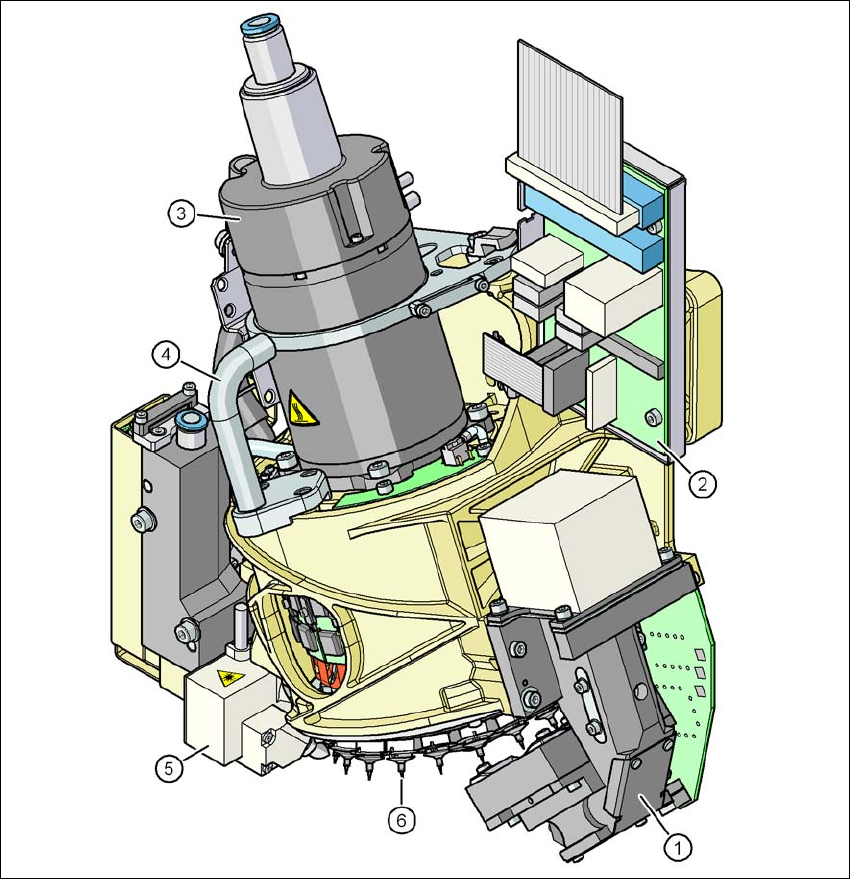

Fig. 3.5 - 2 SIPLACE SpeedStar - funktionsgrupper del 2
(1) Komponent-kamera C&P, type 23, 6 x 6, digital
(2) Mellemfordeler-printplade
(3) Stjernemotor
(4) Håndtag
(5) Komponentsensor
(6) Stjerne med 20 pipetter
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.5 Bestykningshoved Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
108
3.5.1.1 Beskrivelse
SIPLACE SpeedStar (C&P20) arbejder efter Collect&Place-princippet, dvs. tyve komponenter
optages af bestykningshovedet inden for en cyklus. Komponentsensoren kontrollerer på bestyk-
nings- /hentepositionen, om en komponent er blevet hentet af pipetten. På vej hen til bestyknings-
positionen centreres komponenterne rent optisk og drejes i den nødvendige bestykningsposition.
Herefter sættes de forsigtigt og positionsnøjagtigt fra på printpladen med blæseluft.
Bestykningshovedet C&P20 har gjort det muligt at forbedre bestykningshovedets kapacitet bety-
deligt og dermed samtidigt bestykningshovedets kapacitet. C&P20-hovedets kompakte konstruk-
tion muliggør meget korte cyklustider. I denne forbindelse står stjerneaksen på skrå i forhold til
printpladeniveauet. Denne geometri gør det muligt at place segmenterne meget tæt.
Komponentkameraet er fortsat integreret i C&P20-hovedet. Dette sparer ekstra køreveje til eks-
terne centreringskameraer. Desuden har hvert segment sit eget DP-drev til rotering af pipetten.
Pipetterne drejes derfor ikke mere i den rigtige position på en eneste hovedstation. De kan til en-
hver tid og uafhængigt af hinanden drejes i deres bestykningsposition.
Hvert segment har sin egen vakuumgenerator. Omkoblingstiderne mellem vakuum og blæseluft
kunne således forkortes betydeligt. Desuden kan en vakuumkontrol gennemføres i holdekredsen
for hver enkelt pipette.
Z-drevet for segmenterne er realiseret med en linearmotor med linear vejmålesystem og dermed
meget præcis. I hente-/bestykningspositionen kører Z-drevet segmenterne lodret op eller ned.
