Automaten indjusteres i nedenstående rækkefølge:
(1) Juster automaten i Y-retningen i fast og bevægelig lejeside. Måletolerancen er 0,10 mm.
(2) Juster automaten i X-retningen på midten af portalen. Måletolerancen er 0,10 mm.
(3) Kontrollér, at de 4 maskinfødder er bærefaste. De 4 maskinfødder skal alle ligge ind mod gul-
vet og være ensartet belastede.
(4) Spænd maskinfødderne fast på klemmeskruen med et drejningsmoment på 130 Nm.
(5) Slå ind på fødderne med en hammer for at kontrollere, om maskinfødderne er bærefaste.
(6) Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.
4

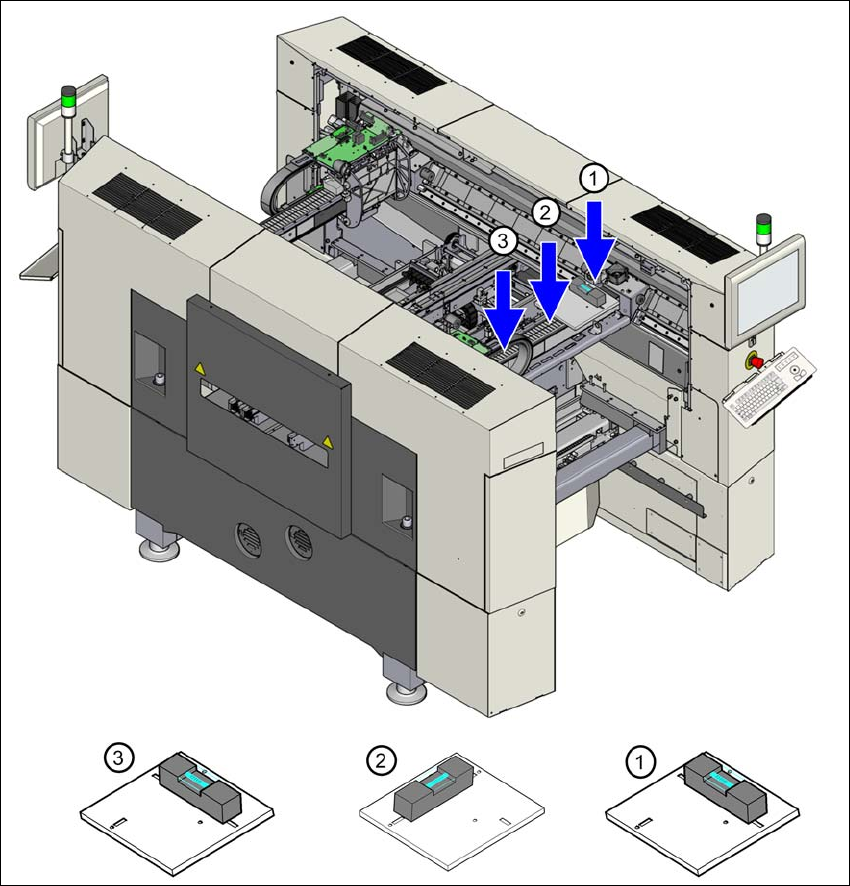

Fig. 4.3 - 9 Målepunkter på automaten
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.3 Opstilling af automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
214
4.3.9.1 Positionering af automaten med luftpude-transportsystemet
Læg luftpude-transportsystemets fire luftpuder ind under støttepunkterne på maskinrammen.
Løft automaten og positionér den i forhold til linien.
Kontrollér afstanden til printplade-transportsystemet på automaterne ved siden af. Den bør
ligge mellem 1 mm og 3 mm.
Sænk automaten ned.
4

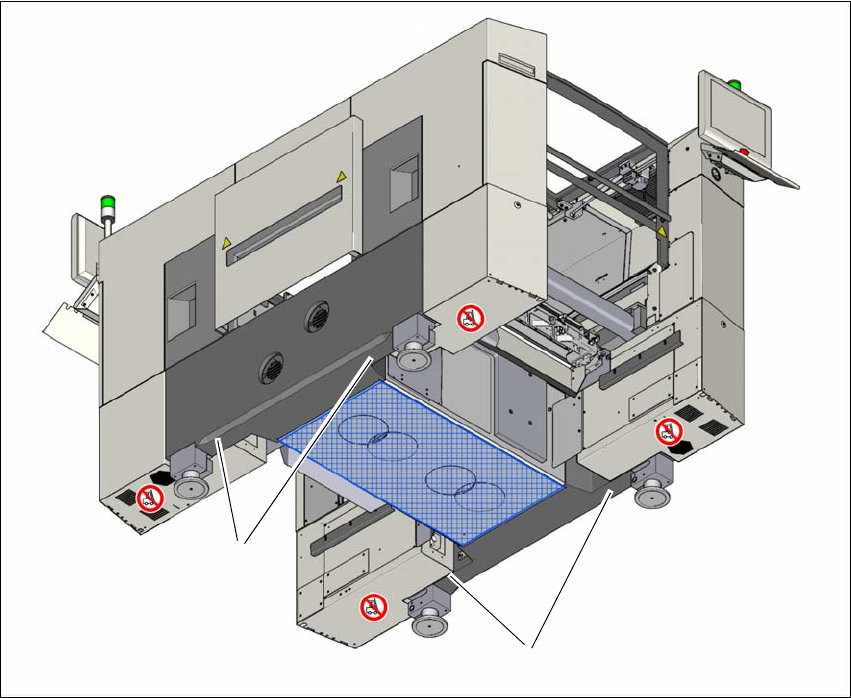

Fig. 4.3 - 10 Anlægspositioner til luftpude-transportsystemet
(1) 4 støttepunkter for luftpude-transportsystemet
(1)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.3 Opstilling af automaten
215
4.3.10 Aftagning af transportsikringer
Transportsikringerne er skruet fast på linearføringerne. Hver portal er fikseret på X-aksen og Y-
aksen med to transportsikringer.
Fjern alle transportsikringer fra portalakserne.
Ved transport af SIPLACE-automaten skal transportsikringerne monteres først.
4.3.11 Fjernelse af korrosionsbeskyttelsesmiddel fra føringsskinnerne
Automaterne er blevet behandlet med et korrosionsbeskyttelsesmiddel før udleveringen.
4
4
VÆR FORSIGTIG
Reduktion af lejers og føringsskinners holdbarhed!
Blandes korrosionsbeskyttelsesmidlet med akslernes lejefedt, kan dette være med til at
reducere lejernes og føringsskinnernes levetid betydeligt.
Fjern korrosionsbeskyttelsen fra alle aksler og lejer, hvis maskinaksen ved ibrugtag-
ning flyttes for første gang.
Smør alle aksler og lejer med det fedt, der er angivet i vedligeholdelsesvejledningen.
VÆR FORSIGTIG
Fare for ødelæggelse pga. lejefedt!
Alkohol ødelægger lejefedtet i styrevognen.
Undgå, at der under rengøringen af føringsskinnerne og målestokkene trænger alko-
hol ind i føringsmederne.
