3.6 Portalsystem
SIPLACE SX1/SX2-maskinernes portalsystem er en såkaldt H-portal. Den består af to Y-akser,
som i begge sider drives af linearmotorer. X-aksen drives via en linearmotor. H-portalen kører via
et fast leje og et bevægeligt leje på de to Y-aksers løbeflader. Løbefladerne hælder 45° ind mod
portalen. Neden under løbefladerne befinder Y-målesystemets lineære måleskalaer sig. Ved
SIPLACE SX er portalerne identisk opbygget og kan udstyres med både en og to portaler. Ved
SIPLACE SX2 er portalerne 1 og 2 monteret med 180°-drejning. Bestykningshovederne er mon-
teret på portalens inderside.
3.6.1 Portalernes placering
3
Fig. 3.6 - 1 Portalernes placering på SX2-automaten
(1) X-akse, portal 1
(2) Y-akse, portal 1 og portal 2
(3) Y-akse, portal 1 og portal 2 (skjult)
(4) X-akse, portal 2
(T) Printplade-transportretning
(1)
(2)
(4)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.6 Portalsystem
125
3.6.2 X-aksens opbygning
3

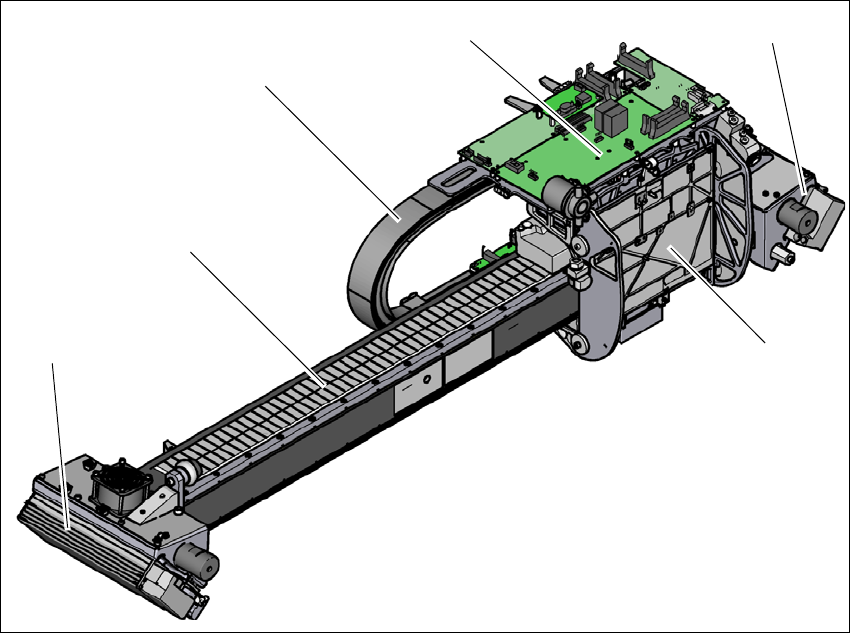

Fig. 3.6 - 2 X-aksens opbygning - set ind mod hovedholder
(1) Hovedholder med X-linear-motor (primærdel)
(2) Y-linear-motor 2 med fast leje (primærdel) og ventilator
(3) Føringssystem med permamagnet (X-linear-motorens sekundærdel)
(4) Kabelholder
(5) Hovedprintplade med Head Control Unit
(6) Y-linear-motor 1 med bevægeligt leje (primærdel) og ventilator
(4)
(3)
(1)
(5)
(2)
(6)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.6 Portalsystem Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
126
3

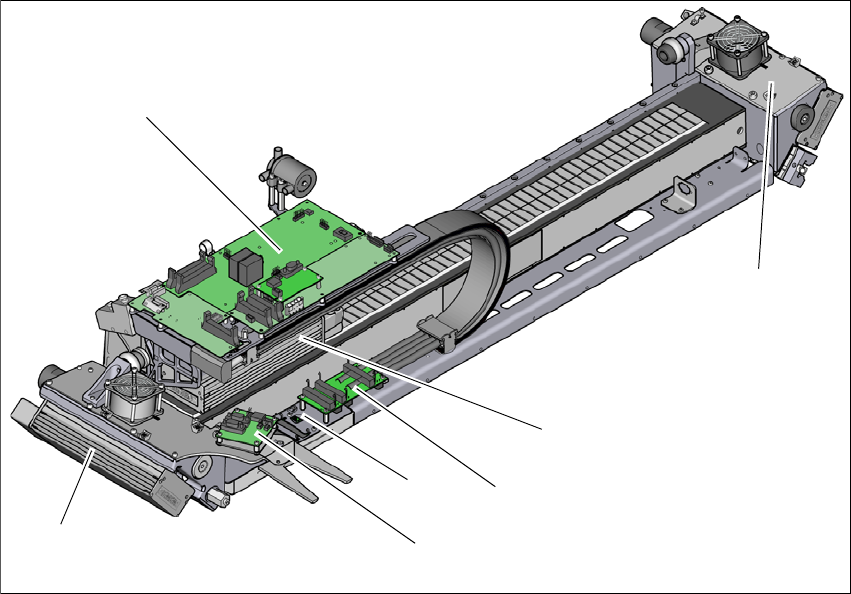

Fig. 3.6 - 3 X-aksens opbygning - set ind mod hovedholder
(1) Y-linear-motor 1 med bevægeligt leje (primærdel) og ventilator
(2) Hovedprintplade med Head Control Unit
(3) Y-linear-motor 2 med bevægeligt leje (primærdel) og ventilator
(4) X-linear-motor (primærdel)
(5) Portalinterface X-akse
(6) Portalinterface Y-akse
(7) Sensormodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
