Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.4 Tilpasning af komponentvognen til PCB-t ransporthøjden 217 4.4.1 Advarsler 4 4.4.2 Værktøj og hjælp…

4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2

4.4 Tilpasning af komponentvognen til PCB-transporthøjden Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

216

4.4 Tilpasning af komponentvognen til PCB-transporthøj-

den

Komponentvognen kan hurtigt indstilles til følgende printplade-transporthøjder:

900 mm 4

930 mm (standardhøjde) 4

950 mm (SMEMA-højde) 4

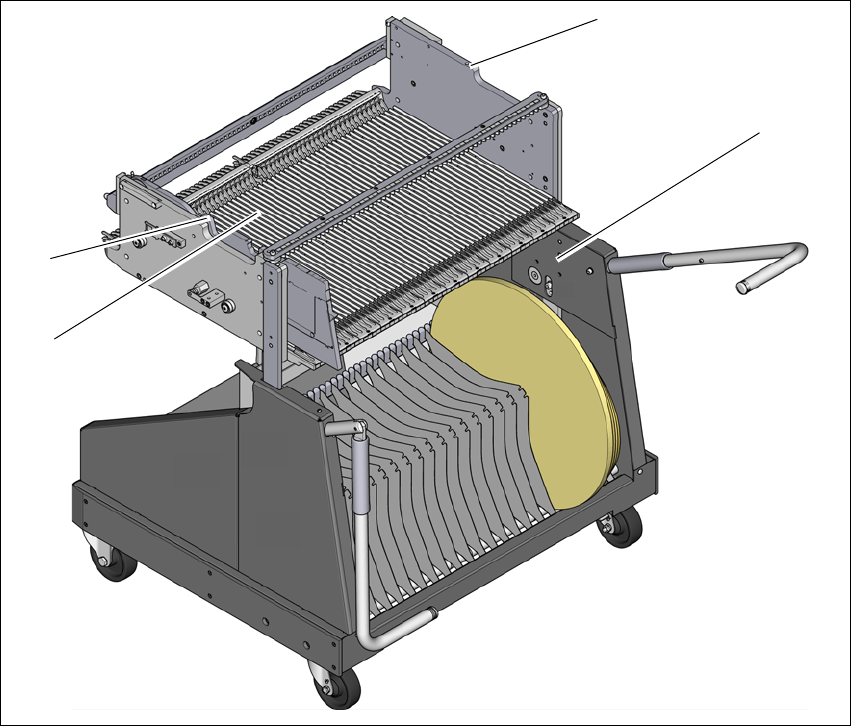

Fig. 4.4 - 1 Komponentvogn 60

(1) Huller til PCB-transporthøjderne 900, 930 og 950 mm.

(2) Komponentbord

(3) M8-boringer til fastgørelse af monteringshjælpen

(1)

(2)

(3)

Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning

Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 4.4 Tilpasning af komponentvognen til PCB-transporthøjden

217

4.4.1 Advarsler

4.4.2 Værktøj og hjælpemidler

Til højdeindstilling af komponentvognen har De brug for følgende værktøj og hjælpemidler:

– Monteringshjælp (art.-nr. 03015976-xx)

– Løfteanordning til løftning af komponentvognens bord, bærekraft mindst 80 kg

4.4.3 Ændring af komponentvognens højde

 Fastgør monteringshjælpen med de to skruer med indvendig sekskant M8 x 50 til komponent-

bordet. Der findes to forskellige huller til komponentbordet 60 og komponentbordet 30.

 Hægt løfteanordningens krog i øjet.

 Skru fastgørelsesskruerne løse, og løft komponentbordet til den ønskede position.

 Sæt fastgørelsesskruerne i, og spænd dem fast.

ADVARSEL

Justering af BE-vognhøjden ved certificerede personer!

Kun teknikere fra ASM eller autoriserede personer må foretage indstillinger af komponent-

vognens højde.

 Overhold de gældende uheldsforebyggende forskrifter.

 Når BE-bordet skal justeres i højden, skal alle fødemoduler tages af BE-bordet.

ADVARSEL

Fare for beskadigelse!

Løft og sænkning af BE-bordet kan medføre deformationer.

 Fjern alle fødemoduler fra komponentbordet.

 Montér monteringshjælpen på komponentbordet til højdeindstillingen.

4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2

4.5 Tilpasning af antitapekanalen til komponenthøjden Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA

218

4.5 Tilpasning af antitapekanalen til komponenthøjden

Hvis der anvendes fødemoduler, som bearbejder tapes med en lommehøjde > 12 mm, skal skil-

lepladen (1) fjernes.

(1) skilleplade til tapes \> 12 mm demonterbar

(2) Fastgørelsesskruer

 Skru fastgørelsesskruerne løse.

 Træk skillepladen ud.

ADVARSEL

Fjernelse af skillepladen!

 Sluk for automaten med hovedafbryderen, når skillepladen skal demonteres.

 Afbryd automaten fra net- og trykluftforsyningen.

 Foretag sikring, så automaten ikke kan genindkobles, således som beskrevet i afsnit

2.11

, side 87.

 Vent til saksens driftstryk er faldet til 0 MPa.

(1)

(2)
