Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.10 Komponentvogn SIPLACE SX1/SX2 173 3 Fig. 3.10 - 3 Komponentvogn, SIPLACE SX1/SX2 med 6…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.10 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
172
Komponentvognene er selvstændige moduler, der kan klargøres med fødemoduler på en ekstern
klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produktionspro-
cessen.
3

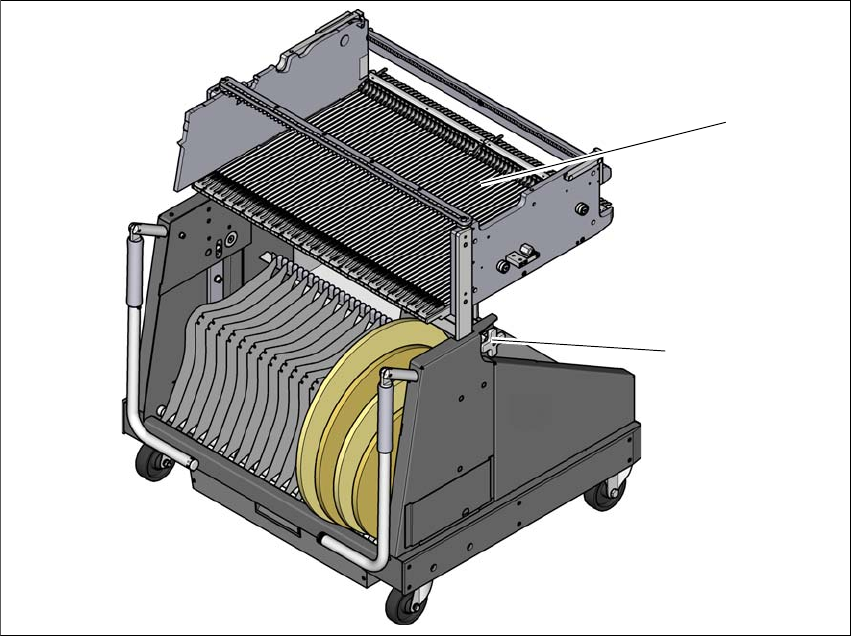

Fig. 3.10 - 2 Komponentvogn, SIPLACE SX1/SX2
(1) Komponentbord med 60 spor
(2) Højdeindstilling til maskinhøjde-finjustering
3.10.1 Opbygning
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af føde-
modulerne, taperullecontaineren og tapeaffaldsbeholderen. Der disponeres over to forskellige
komponentvogne. En komponentvogn med et komponentbord med 60 spor og en komponent-
vogn med et komponentbord med 30 spor. Komponentvognen med 30 spor skal stilles ved siden
af WPC5/WPC6.
(2)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 3.10 Komponentvogn SIPLACE SX1/SX2
173
3

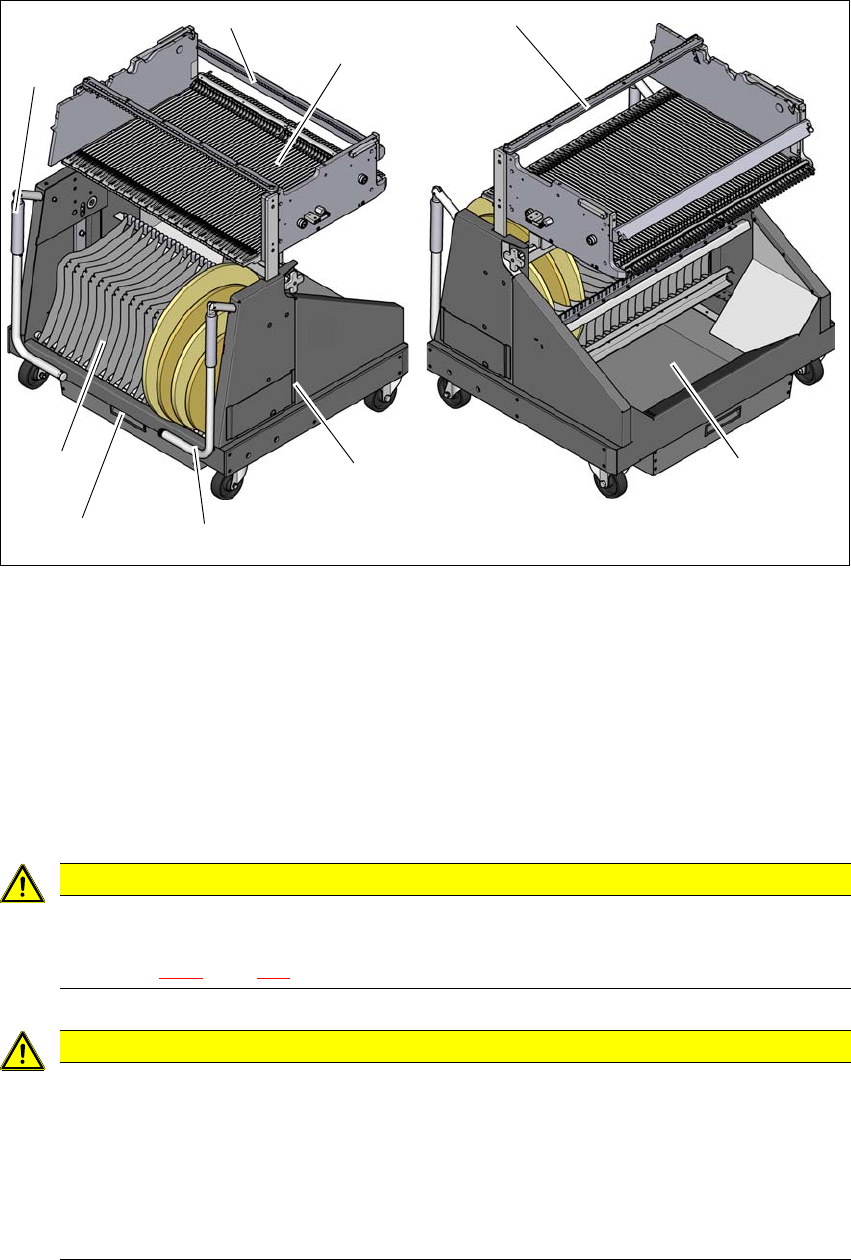

Fig. 3.10 - 3 Komponentvogn, SIPLACE SX1/SX2 med 60 spor, set forfra og bagfra
(1) Kørestativ
(2) Komponentbord
(3) Tapecontainer
(4) Tapeaffaldsbeholder
(5) Håndtag
(6) Håndværn
3
3
VÆR FORSIGTIG
Overhold sikkerhedsforskrifter!
Når du trækker tapeaffaldsbeholderen ud af BE-vognen, skal sikkerhedsforskriften i
afsnit 5.8.2
, side 251 overholdes.
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af BE-vognen er der brudfare for grebene.
Undlad at løfte BE-vognen ved grebene under transporten.
Brug kun grebene til at skubbe BE-vognen.
Hvis du transporterer BE-vognen eller skal løfte den fra pallen, skal der bruges en
gaffeltruck.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.10 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
174
3.10.2 Beskrivelse
I standardudførelse fastholder taperullecontaineren taperuller op til en størrelse af 17" (432 mm).
Mellem tapecontaineren og komponentvognen befinder der sig til venstre og højre to 5 mm brede
spalter til optagelse af klargøringslister.
Den udtrækkelige tapeaffaldsbeholder er placeret på undersiden af kørestativet. Det skårede ta-
peaffald ledes via en slisk ned i tapeaffaldsbeholderen, der skal tømmes afhængigt af af-
faldsmængden.
Håndtagene kan klappes op og ned.
3
3
BEMÆRK
Til brug af automaten skal alle BE-vogne være koblet på ved automaten.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.7.5.1
, side 77.
Komp.-vogn afvigelse
Komp.-vogn med 60 spor (længde x bredde)
Komp.-vogn med 30 spor (længde x bredde)
760 mm x 864 mm
760 mm x 471 mm
Højde med håndtag klappet op
900 mm PCB-transporthøjde
930 mm PCB-transporthøjde
950 mm PCB-transporthøjde
934 mm
964 mm
984 mm
Vægt komp.-vogn med 60 spor
Uden fødemoduler
Med fødemoduler fuldt udrustet
Vægt komp.-vogn med 30 spor
Uden fødemoduler
Med fødemoduler fuldt udrustet
104 kg
266 kg
76 kg
157 kg
Taperullediameter
Standard
Maksimal
Op til 432 mm (17“)
483 mm (19“)
Placeringssteder til fødemoduler
Komponentvogn med 60 spor
Komponentvogn med 30 spor
60 fødemoduler à 8 mm
30 fødemoduler à 8 mm
Skiftetid for komponentvogn < 1 minut
