6.1.4.2 Tekniske data
6
6.1.4.3 Position af pipetteveksler til 12-Segment C&P-hovedet ved SX-automaten
6

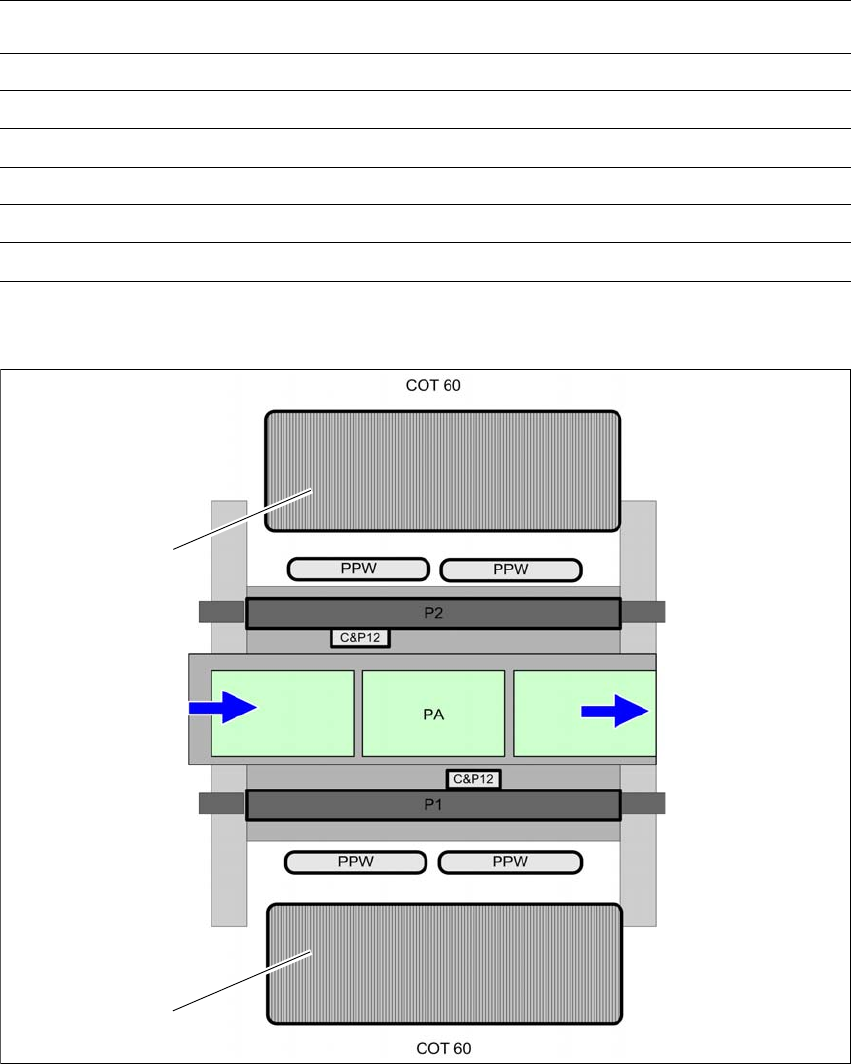

Fig. 6.1 - 18 Position af pipetteveksler til 12-Segment C&P-hovedet - eksempel SX2
6
Pipetteveksler til SIPLACE 12-Segment C&P-hovedet
Mål (længde x bredde x højde) 314 mm x 94,5 mm x 68,6 mm
Antal pipettegarager 48
Antal pipettemagasiner 4
Pipettetyper 3xxx
Pipetteskiftetid Ca. 2 s pr. pipette
Tryklufttilslutning 0,45 MPa (4,5 bar)
(1) BE-vogn (PA) Bestykningsområde
(PPW) Pipetteveksler
(1)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.1 Pipetteveksler
305
6.1.4.4 Montage
Pipettevekslerne på SX-automaten er hver især fastgjort til komponentvogn-indtrækningsanord-
ningen.
6

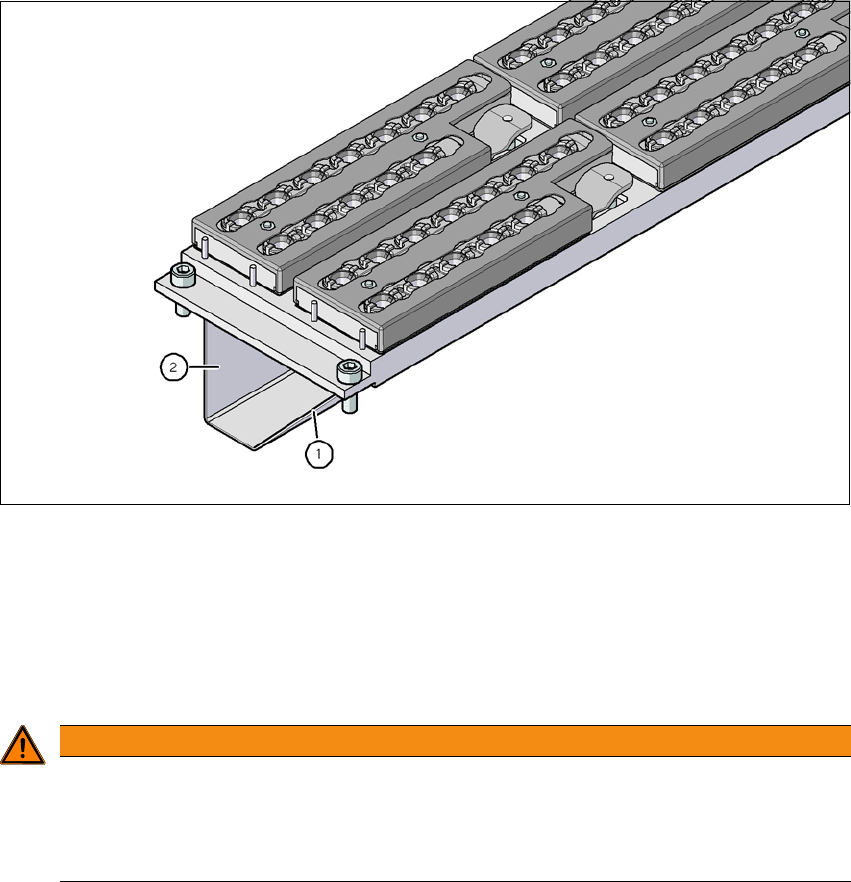

Fig. 6.1 - 19 Monteringsposition
(1) Skrå side viser i retning af BE-Wagen-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
306
6.1.4.5 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.4.6 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 4, side 288) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 4
, side 288). Løft magasinet ud af holderen.
6
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 4
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
