6.6 Forbindelsesstation til komponentvogn SIPLACE SX
6.6.1 Oversigt
Forbindelsesstationen er en ekstra komponent til klargøringspladsen. Den er bindeled mellem
klargøringsplads og komponentvogn til SIPLACE SX1/SX2 og i X-serien. Forbindelsesstationen
muliggør ekstern klargøring af komponentvogn med fødemoduler, funktionstests og klargørings-
kontrol. Der er mulighed for at anvende komponentvognene med 30, 40 og 60 spor. Det kræver
indbygning af passende skillemoduler.
En detaljeret beskrivelse findes i "Driftsvejledning forbindelsesstation til komponentvogn
SIPLACE SX", art.nr. 00196691-xx
6

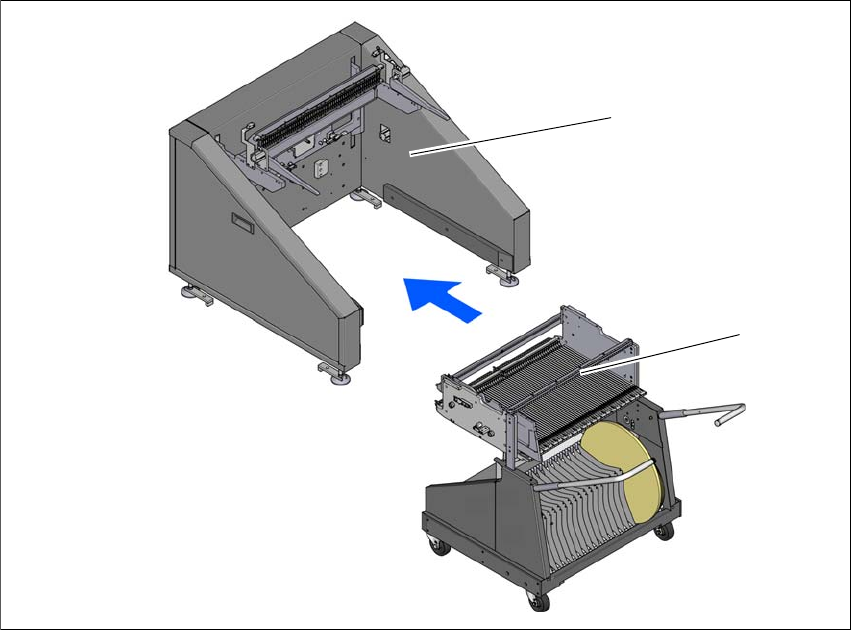

Fig. 6.6 - 1 Forbindelsesstation, SIPLACE SX-serien
(1) Forbindelsesstation
(2) Komponentvogn med 60 spor
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 6.6 Forbindelsesstation til komponentvogn SIPLACE SX
327
6.6.2 Tekniske data
6

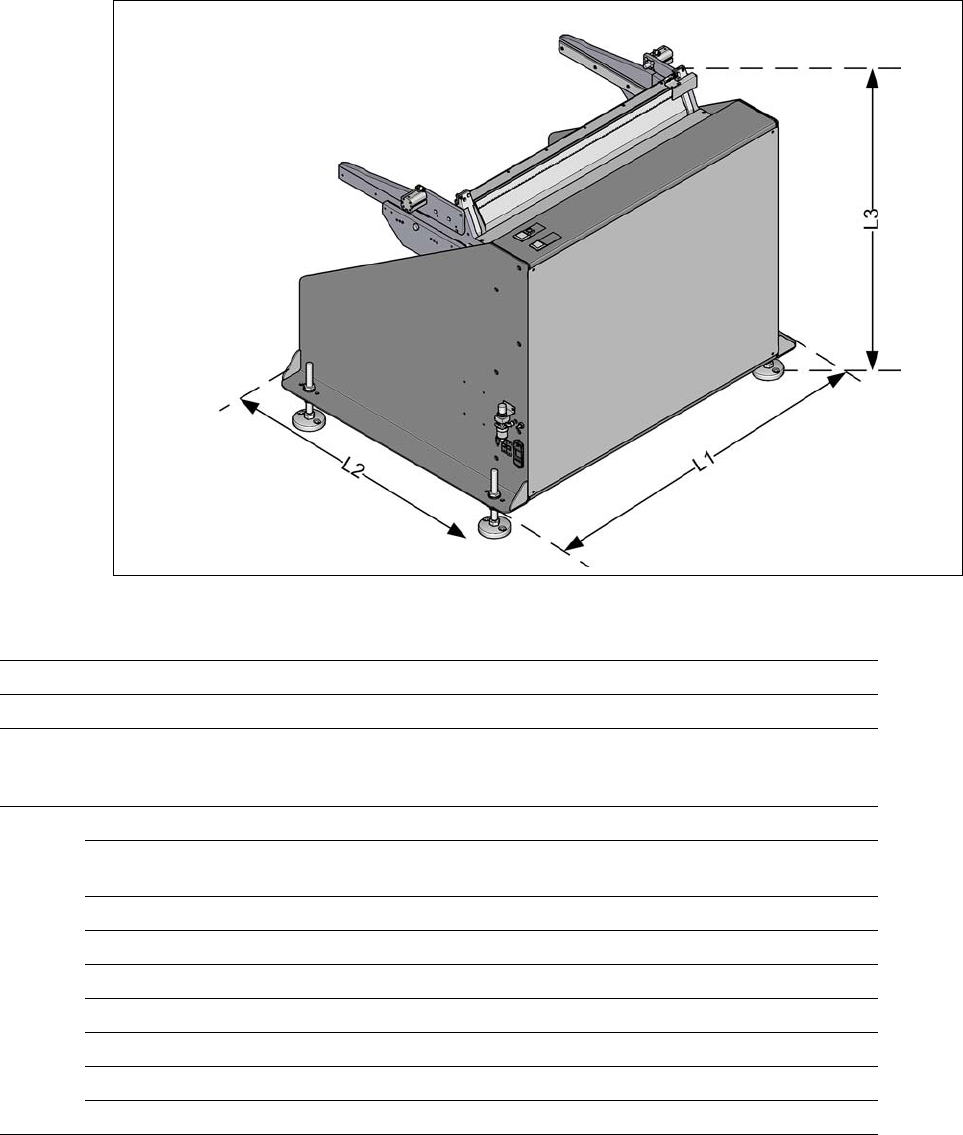

Fig. 6.6 - 2 Forbindelsesstation, SIPLACE SX-serien - mål
6
L1 Længde 1038 mm
L2 Bredde 801,5 mm
L3 Højde indtil centreringsstift 859 mm ved 900 mm PCB-transporthøjde
889 mm ved 930 mm PCB-transporthøjde
909 mm ved 950 mm PCB-transporthøjde
Vægt
Tryklufttilslutningsværdier p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Tryklufttilslutning Koblingsstik KS 2-M5-A
Gennemløb
*a
5 Nl/min
Tilslutningsspænding 88 - 264 V~
Frekvens Max. 63 Hz
Nominel strøm Max. 2 A
Ydelse 0,23 kW
Sikring 2 x 8 A
*)a Under atmosfæriske, normale betingelser ved 20°C og 1013 hPa
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.6 Forbindelsesstation til komponentvogn SIPLACE SX Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
328
6.6.2.1 Mål med komponentvogn kørt hen
6
Fig. 6.6 - 3 Forbindelsesstation med komponentvogn, SIPLACE SX-serien - mål
(1) BE-vogn
(2) Forbindelsesstation
(2)
(1)
