5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.15 Hen- og bortkøring af komponentvogn Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 278 5 Fig. 5.15 - 3 Komponentvogn - greb svinges opad til skubning …
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.15 Hen- og bortkøring af komponentvogn
277
5.15.2 Udkøring af komponentvogn
Vælg ikonet Fødemodul... og ikonet
Placeringssteder.
5

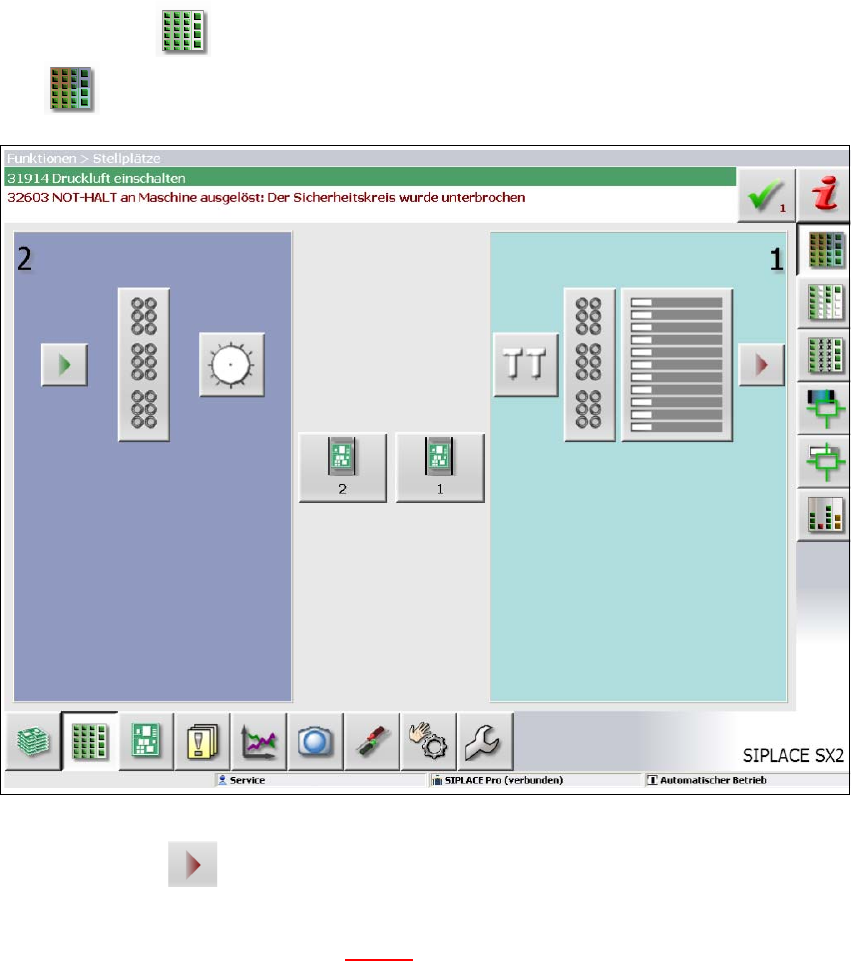

Fig. 5.15 - 2 SR GUI - placeringssteder
5
Klik på ikonet for frigøring på placeringsstedet, og vent indtil låsemekanismen åbner.
Yderligere information findes i online-hjælpen til stationssoftwaren.
Sving de to greb op (pos. 1 på fig. 5.15 - 3).
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
278
5

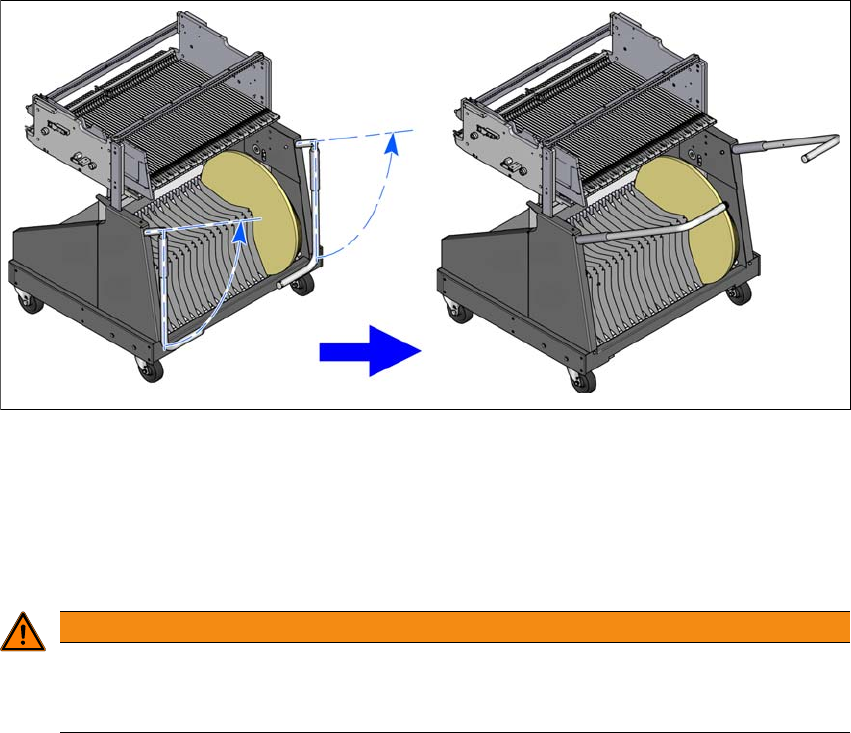

Fig. 5.15 - 3 Komponentvogn - greb svinges opad til skubning
Anbring begge hænderne i grebene og træk komponentvognen ud af automaten.
5.15.3 Sikkerhedsforskrifter i forbindelse med bevægelse af komponentvognen
5
Tag altid fat i grebene på komponentvognen med begge hænder, når De bevæger den.
Vær opmærksom på, at en komponentvogn, der er fyldt med fødemoduler, kan vippe ca. 20°
ud til siden eller fremad.
Sørg for, at fladen, som vognen bevæges på, i hvert fald har en væsentlig mindre hældning.
Automatens underlag må have et fald på maksimalt 0,63%. Det svarer til et fald på 5 mm over
en strækning på 800 mm (f.eks. bredden på et komponentbord).
Sørg for, at vognen ikke kolliderer med forhindringer. Vognen kan vippe fremad, hvis den kø-
res med en vis hastighed.
ADVARSEL
Undgåelse af uheld!
For at undgå uheld skal efterfølgende regler ubetinget overholdes, når De bevæger kom-
ponentvognen.
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 5.15 Hen- og bortkøring af komponentvogn
279
5.15.4 Henkøring af komponentvogn
5
Fig. 5.15 - 4 Henkøring af komponentvogn
(1) Låsepaler
(2) Højdeindstilling til maskinhøjde-finjustering
5
VÆR FORSIGTIG
Indsætning af BE-vognen!
Når BE-vognen sættes ind i automaten, skal du sørge for ikke at støde ind i forhin-
dringer med låsepaler.
(2)
(1)
