13 閘門 機構 大 型 閘門 機 構 的 設 計 讓 設 備 能 夠 輕 易 置 入 激 光 防 護 箱 LSG+ 100E 。 如 此 一來可妥當地將 工 件固定機 構安裝在 位於明 亮工 作空間的凹槽板 上 。 線性滑軌 Z400 可精準 且 快 速地調整焦 距 。 線 性 滑軌 Z4 0 0 藉由整 合至 操作面板的按 鍵 完成 操作設 定 。 4.3 PC ( 安裝於 4 RU 19 吋基 架 ) 4.4 19 吋電腦屏 幕 …
4.1 - 4.2
12

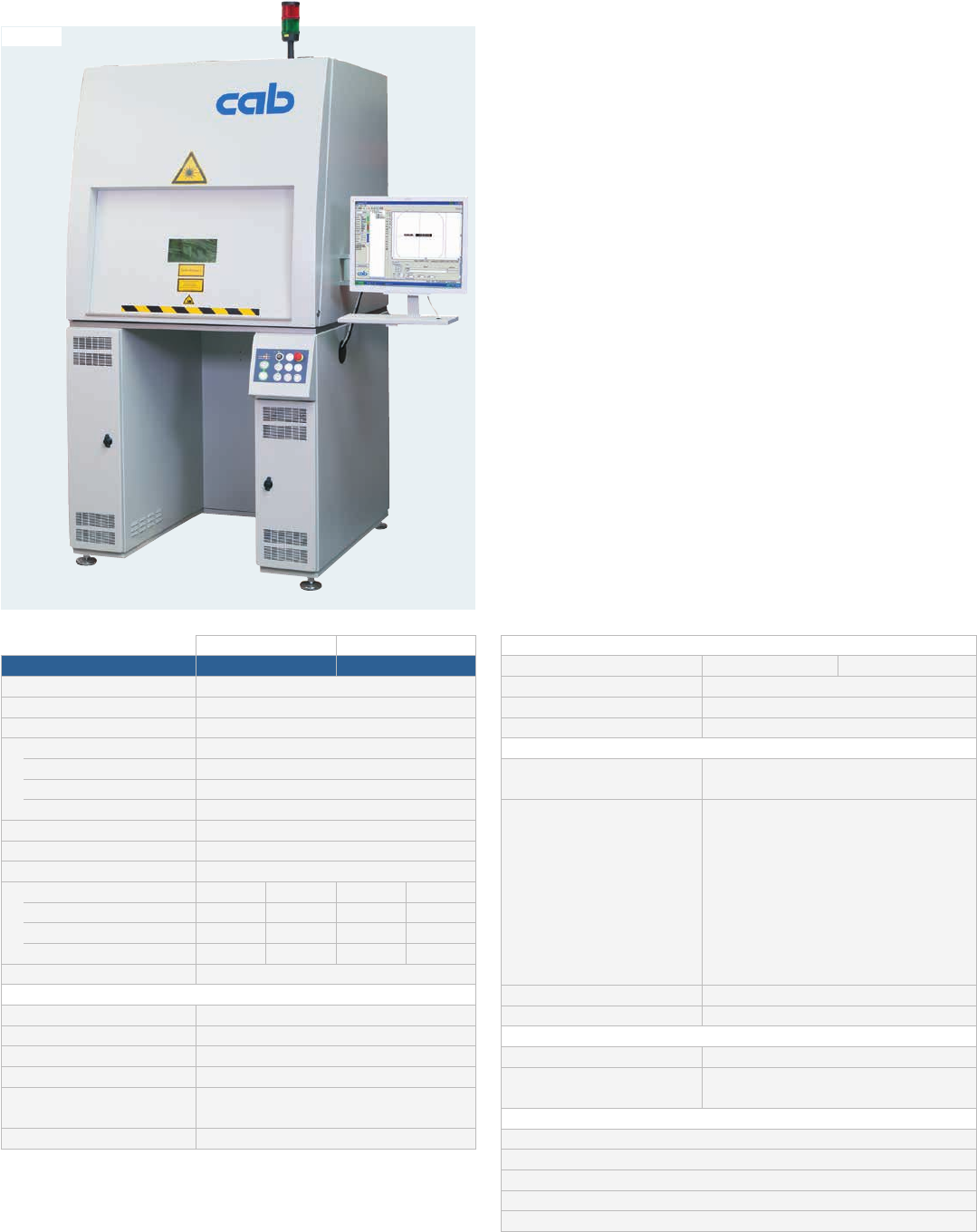

激光防護箱 LSG
+
100E
激光防護箱 LSG
+
100E 為工業級解決方案，搭配激光打標機
XENO 4 進行打標。此外穩固的鋼板結構提供了寬闊的工作
空間，足夠的空間用來裝設激光光束源以及 19 吋基架上的
工業型 PC。
鍵盤及電腦屏幕以符合人體工學的方式安裝於支臂上。操作門
為電 動 開 闔。
4.1 4.2
激光防護箱
LSG
+
100E 230 V LSG
+
100E 120 V
工作空間 寬 x 高 x 深 mm 980 x 460 x 980
凹槽板 寬 x 深 mm 550 x 375
間距 mm 25
Z 軸行程 mm
440
定位精準度 mm
0.02
重複精準度 mm
± 0.02
最大移動速度 mm/s
60
內側工作空間照明 省電燈泡
電動門
電動開啟 / 關閉
開啟 / 關閉時間 s <2
平場聚焦透鏡 適用型號
100.2 160.2 254.2 420.2
打標區域 mm 69 x 69 112 x 112 180 x 180 290 x 290
工作距離 mm 141 ± 4 202 ± 8 302 ± 8 541 ± 20
工件最大高度 mm
60 - 490 430 330 90
工件最大重量 kg 50
尺寸及重量
寬 x 高 x 深 mm 1,000 x 2,280 x 1,120
激光防護窗 寬 x 高 mm 200 x 100
機身支架 Ø mm 80
抽氣管 Ø mm 50
激光打標機 XENO 4 及 PC
專用基架
4RU 19“
重量 kg 395
操作環境
電源供應 220-240 VAC, 50 Hz 100-140 VAC, 60 Hz
電源開關
開/關
激光安全等級 EN60825-1 等級 1
安全認證
CE
操作面板
LED 顯示 電源
就緒
啟動
錯誤
打標
帶燈按鍵
操作 開/關
對焦器 開/關
抽氣裝置 開/關
照明 開/關
啟動
Z 軸 上/下
X 軸 左/右
旋轉軸治具 左/右
電動門 開/關
備用
開關 緊急開關
鍵形開關
自動 / 手動
監控
安全迴路
關閉
收集錯誤資訊
激光打標機
抽氣裝置
傳輸接口
緊急開關連動迴路
XENO 4
外部控制接口
XENO 4
數位 I/O 接口 XENO 4
步進馬達 Z 軸、X 軸、旋轉軸治具
抽氣過濾裝置 AF5
13
閘門機構
大型閘門機構的設計讓設備能夠輕易置入激光防護箱
LSG+100E。如此一來可妥當地將工件固定機構安裝在
位於明亮工作空間的凹槽板上。
線性滑軌 Z400
可精準且快速地調整焦距。線性滑軌 Z400 藉由整合至
操作面板的按鍵完成操作設定。
4.3
PC ( 安裝於 4RU 19 吋基架 )
4.4
19 吋電腦屏幕
4.5
標準鍵盤 ( 搭配光電鼠標 )
4.6
鍵盤搭配軌跡球
6.7
抽氣過濾裝置 AF5
8.1
旋轉桌模塊 RTM650 ( 請洽詢 cab )
8.6
線性滑軌 X400
8.7
旋轉軸治具 D30
8.8
三爪夾頭 D30
8.12
軸控制器 2S
配件
技術細節
5.1 - 5.2
14
激光標籤打印機 LM
+
使用激光標籤打印機 LM
+
可直接在標籤上精準打印不同尺寸
的標籤並且不使用額外的工具裁切標籤。
經由激光處理的標籤可使用切刀裁切或搭配外掛標籤回捲器
回捲標籤。
5.1 5.2
激光標籤打印機
LM
+
160.2 LM
+
254.2
工作空間 寬 x 高 x 深 mm 160 x 5 x 190
定位精準度 mm 0.2
輸送速度 mm/s 200
內側工作空間照明
LED 燈
標籤材質
單張或連續式標籤
厚度 mm 0.055 - 0.3
最大重量 g/m
2
500
寬度 mm
25 - 120
最大標籤高度 mm 180
紙捲
最大外徑 mm 300
紙管直徑 mm 76
回捲方向
外捲 ( 內捲的版本請洽詢 cab )
平場聚焦透鏡 適用型號 160.2 254.2
打標區域 mm 112 x 112 120 x 180
工作距離 mm 210 ± 8 310 ± 8
尺寸及重量
寬 x 高 x 深 mm 440 x 520 x 802
激光防護窗 寬 x 高 mm 100 x 50
機身支架 Ø mm 50
抽氣管 Ø mm 50
重量 kg 22
操作環境
電源供應
100-240 VAC, 50/60 Hz
電源開關
開/關
激光安全等級 EN60825-1 等級 1
安全認證
CE
操作面板
LED 顯示 連續式紙張
標籤
按鍵
標籤出紙
標籤退紙
裁切
開關
自動 / 手動
緊急開關
監控
安全迴路
關閉
標籤固定滾軸 鎖定
標籤
置於打標位置 / 無標籤
傳輸接口
緊急開關連動迴路 XENO 4
RS232C 串口 XENO 4 CON5
外部緊急開關
切刀
裁刀
激光標籤打印機 LM
+
搭配移動式底座、置於控制台
上方的外掛標籤回捲器、電腦
屏幕專用支柱以及抽氣過濾
裝置 AF1.1
4.3
PC ( 安裝於 4RU 19 吋基架 )
4.4
19 吋電腦屏幕
4.5
標準鍵盤 ( 搭配光電鼠標 )
4.6
鍵盤搭配軌跡球
5.3
外掛標籤回捲器
5.4
軟管套組
5.5
移動式底座
5.6
控制台
5.7
電腦屏幕專用支柱
6.1
抽氣過濾裝置 AF1.1
配件
