7. 1 - 7. 4 7. 5 8.1 8.2 8.3 18 工作 距 離 配件 旋轉桌 模塊 RTM650 ( LS G + 10 0 E 專用 ) 可在 旋 轉桌 上安裝 兩組固定機 構 供單 一或 多組工 件使 用 。 透 過 雙手 操 作 開啟 180 ° 的 旋 轉 功 能。 旋轉桌模塊 RTM650 旋轉桌直徑 mm 650 平場聚焦透鏡 型號 100.2 160.2 254.2 工件最大高度 mm 360 300 150…
6.7
17
抽氣過濾裝置 AF5 ( XENO 系統及 LSG
+
100E 專用 )
6.10
預濾片
6.11
預濾網
可吸收約比預濾片多十倍的有害粒子
及塵埃
6.12
懸浮物過濾網
6.13
活性碳 / 生物活性碳濾網
耗材
6.8
預濾模塊
擴充配備
6.9
廢氣抽吸軟管，長度 2.5 m
包含在出貨內容中
6.3
狹縫吸頭
包含在出貨內容中
用於清潔工作空間
配件
6.7 6.8
抽氣過濾裝置
AF5
AF5
搭配預濾模塊
最大吸力 m
3
/h 230
最大真空壓力 Pa 11,000
過濾配備 過濾等級
預濾片 F5
-
預濾網
F7 -
懸浮物過濾網 H13
活性碳 / 生物活性碳濾網
尺寸及重量
機器
寬度 mm 350 350
高度 mm 647 880
深度 mm 350 350
重量 ~kg 40 55
抽氣管
NW mm 50 50
在激光對材料的加工過程中會產生有毒的塵埃及氣狀汙染物。
抽氣過濾裝置 AF5 保 護 了操 作 人 員 的 健 康，防 止 激 光 打 標 的
工作空間及透鏡遭受到汙染。抽氣過濾裝置 AF5 同時也維持了
穩定的激光輸出功率。工作空間的空氣透過高功率的渦輪以一條
可 彎曲 的 軟 管 抽 走。
有害粒子及塵埃透過預濾網和懸浮物過濾網被分離出來。氣狀
汙染物經由活性碳濾網吸收。之後經過淨化的空氣再度返回
週 遭 的 環 境 中。
抽氣過濾裝置 AF5 的出色之處在於模塊化的設計以及可輕易地
更 換 濾 網。
搭配吸嘴的外蓋
搭配吸嘴的外蓋
預濾網
懸浮物過濾網
活性碳 / 生物活性碳濾網
控制裝置
預濾片
懸浮物過濾網
活性碳 / 生物活性碳濾網
控制裝置
操作面板
顯示器
LCD 彩色屏幕
濾網飽和度 錯誤訊息
濾網狀態
渦輪 / 溫度
吸力 裝置錯誤
按鍵 1 執行 / 待機
按鍵 2
吸力
傳輸接口
RS232C 串口
監控
執行 / 待機 抽氣過濾 1/2
吸力 轉數
溫度錯誤 溫度
渦輪錯誤
操作時間 ( 執行 )
濾網已飽和
操作時間 ( 待機 )
預先警示濾網須更換 (75 %)
控制裝置
執行 / 待機
吸力 增 / 減
重設
操作環境
電源供應 100-240 VAC, 50/60 Hz
耗電量
待機 W <40
一般操作 W 400
最大值 W 1,100
安全認證
CE, FCC, cETLus, W3, CAN ICES-3
7.1 - 7.4
7.5
8.1
8.2 8.3
18
工作距離
配件
旋轉桌模塊 RTM650 ( LSG
+
100E 專用 )
可在旋轉桌上安裝兩組固定機構供單一或多組工件使用。透過
雙手操作開啟 180° 的 旋 轉 功 能。
旋轉桌模塊 RTM650
旋轉桌直徑 mm 650
平場聚焦透鏡 型號 100.2 160.2 254.2
工件最大高度 mm 360 300 150
工件最大重量 kg 20 ( 含工件固定機構 )
開關準確度 ± 0.1 mm at = 600 mm
旋轉週期
2.5 s / 180°
激光防護窗及安裝框架 ( LSG
+
100E 專用 )
安裝於機身外殼或電動門上以便觀察打標作業的進行。激光
防護窗可直接或搭配經陽極處理的黑色前面板及背框安裝於機
殼 內 側。
激光防護窗
100 x 200
安裝框架
100 x 200
尺寸 寬度 mm
228 228
高度 mm 128 128
厚度 mm
3 2

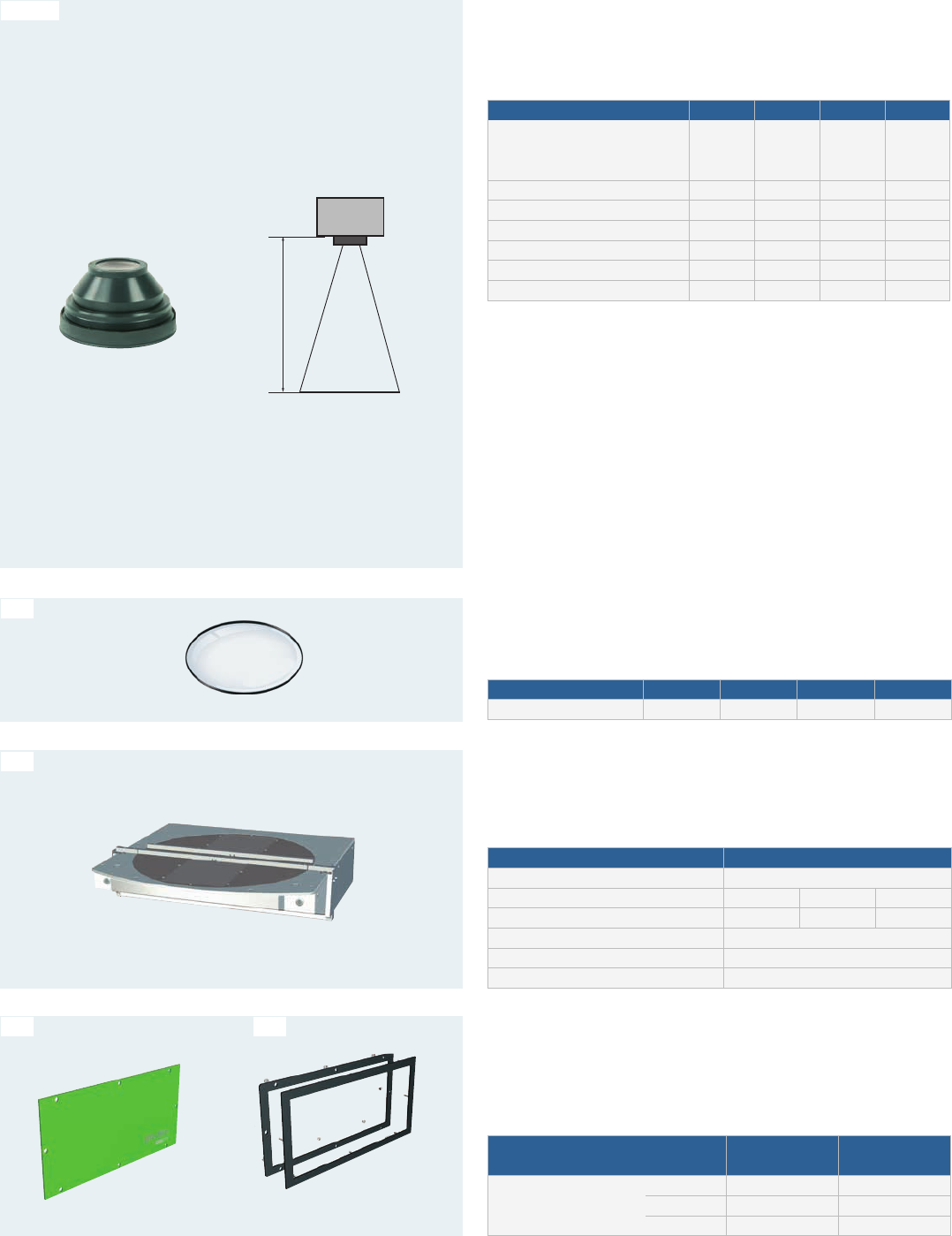

平場聚焦透鏡 ( F-Theta )
透鏡可以配合不同大小的打標區域做調整。
打 標 區 域 越 小，分 辨 率 則 越 高。
平場聚焦透鏡專用保護鏡
保護鏡安裝於平場聚焦透鏡上方。如有損壞可進行更換。
保護鏡 100 160 254 420
外徑 mm 80 75 75 114
平場聚焦透鏡 100.2 160.2 254.2 420.2
應用機型 XENO 4
XENO 1
XENO 3
XENO 4/4S
XENO 1
XENO 4/4S
XENO 4
工作距離 mm 149 ± 4 210 ± 8 310 ± 8 549 ± 20
打標區域 mm 69 x 69 112 x 112 180 x 180 290 x 290
光點直徑 µm ~25 ~35 ~50 ~85
^
= 分辨率 dpi 1,000 725 500 300
焦點偏移 ( XENO 4S ) mm – ± 35 ± 70 –
焦點偏移速度 ms/mm – 0.5 0.3 –
8.12 - 8.13
8.6
8.7 - 8.9
8.4, 8.5
19

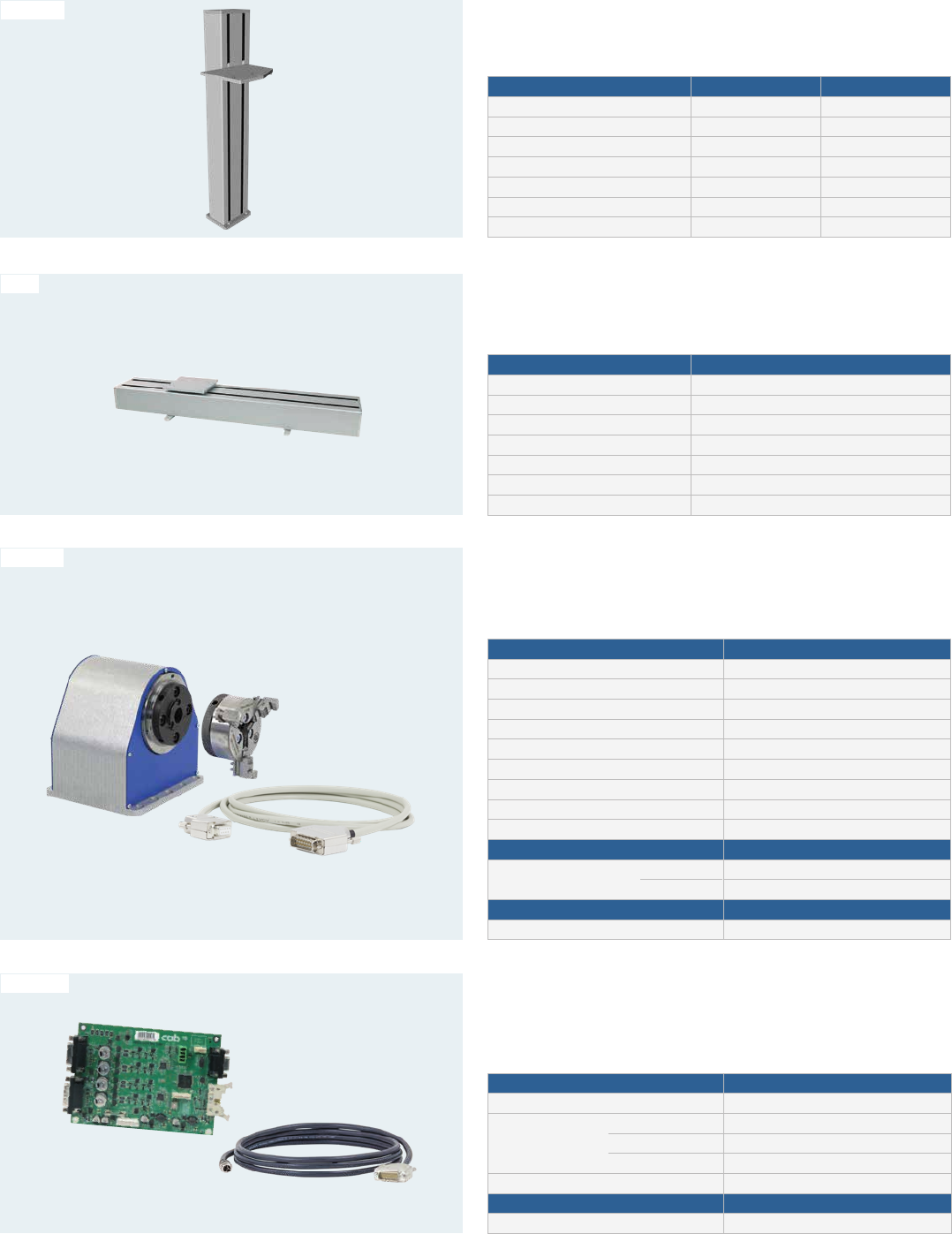

直線導軌 X400 ( LSG
+
100E 專用 )
可藉由直線導軌將客製化的工件或托盤固定機構 ( 限重 50 kg
以下 ) 精 準 定 位。
直線導軌 X400
移動距離 mm 440
定位精準度 mm 0.05
重複精準度 mm ± 0.05
最大移動速度 mm/s 60
尺寸 寬 x 高 x 深 mm 835 x 110 x 200
負荷能力 kg 50
重量 kg 16
軸控制器 2S ( LSG
+
100E 及 XENO 4 專用 )
軸控制器藉由 RS232 或 I/O 接口定位線性軸及旋轉軸。
軸控制器 2S
尺寸 寬 x 高 x 深 mm 150 x 110 x 25
傳輸接口 Z 軸及旋轉軸
I/O 接口
手動操作專用
RS232
自動操作專用
電源供應
24 VDC
軸控制器專用傳輸線 2S
長度 mm 3,000
配件
直線導軌 Z400, Z200 ( XENO 4 專用 )
可藉由直線導軌將振鏡頭精準定位。
直線導軌 Z400 Z200
移動距離 mm 440 200
定位精準度 mm 0.05 0.05
重複精準度 mm ± 0.05 ± 0.05
最大移動速度 mm/s 60 20
尺寸 寬 x 高 x 深 mm 110 x 840 x 220 110 x 510 x 220
負荷能力 kg 10 7
重量 kg 16 9
旋轉軸治具 D30 ( LSG
+
100E 專用 )
旋轉軸治具 D30.1 ( XENO 1 專用 )
用在圓柱體工件周圍的打標。工件可夾在三爪夾頭上。
旋轉軸治具 D30 / D30.1
轉數 rpm 0 - 40
操作力矩 Nm 12
轉動角度 min. [arcmin] 2.5
夾持力矩 Nm 20
最小夾持直徑 mm 15
最大工件直徑 mm 160
到凹槽板的距離 mm 84
尺寸 寬 x 高 x 深 mm 125 x 105 x 128
重量 kg 3
三爪夾頭
D30
夾持範圍 內徑 mm
23 - 76
外徑 mm
3 - 76
旋轉軸治具專用傳輸線 D30
長度 mm 1,000
