5.1 - 5 .2 14 激光標籤打印機 LM + 使用 激 光標 籤 打印機 LM + 可直接在標籤上精準打印 不 同 尺 寸 的標籤 並 且不 使用 額 外的工具裁 切標籤 。 經由激 光處 理的 標籤 可 使 用切刀 裁 切或 搭 配 外掛 標籤回捲器 回捲 標籤 。 5.1 5.2 激光標籤打印機 LM + 160.2 LM + 254.2 工作空間 寬 x 高 x 深 mm 160 x 5 x 190 定位精準度 mm 0.…
13

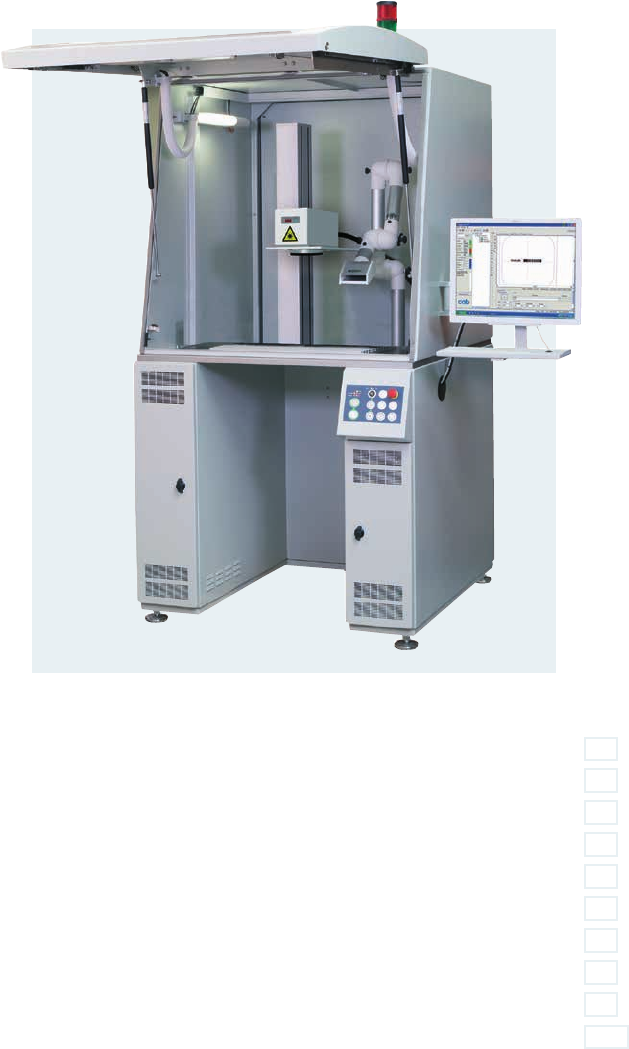

閘門機構
大型閘門機構的設計讓設備能夠輕易置入激光防護箱
LSG+100E。如此一來可妥當地將工件固定機構安裝在
位於明亮工作空間的凹槽板上。
線性滑軌 Z400
可精準且快速地調整焦距。線性滑軌 Z400 藉由整合至
操作面板的按鍵完成操作設定。
4.3
PC ( 安裝於 4RU 19 吋基架 )
4.4
19 吋電腦屏幕
4.5
標準鍵盤 ( 搭配光電鼠標 )
4.6
鍵盤搭配軌跡球
6.7
抽氣過濾裝置 AF5
8.1
旋轉桌模塊 RTM650 ( 請洽詢 cab )
8.6
線性滑軌 X400
8.7
旋轉軸治具 D30
8.8
三爪夾頭 D30
8.12
軸控制器 2S
配件
技術細節
5.1 - 5.2
14

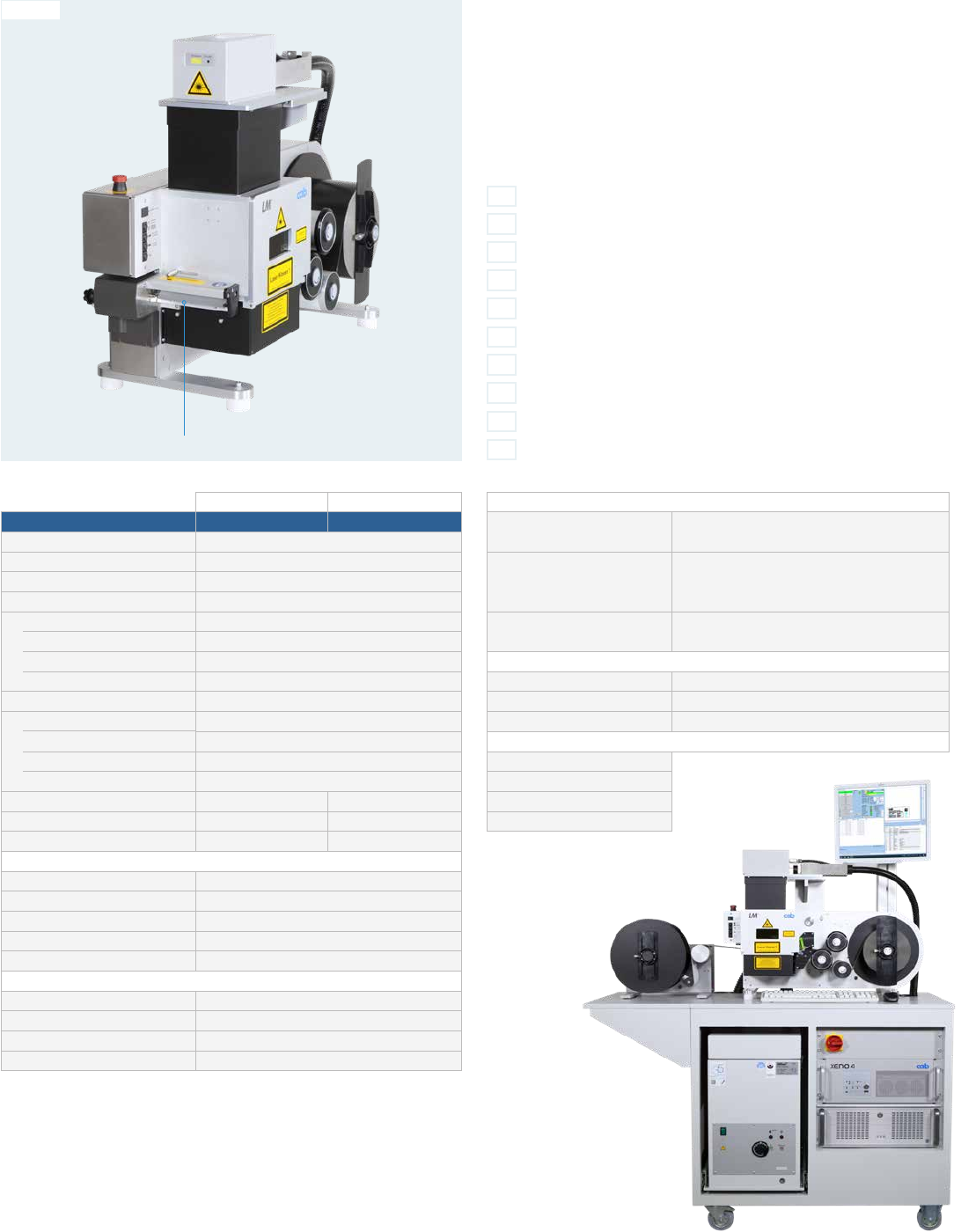

激光標籤打印機 LM
+
使用激光標籤打印機 LM
+
可直接在標籤上精準打印不同尺寸
的標籤並且不使用額外的工具裁切標籤。
經由激光處理的標籤可使用切刀裁切或搭配外掛標籤回捲器
回捲標籤。
5.1 5.2
激光標籤打印機
LM
+
160.2 LM
+
254.2
工作空間 寬 x 高 x 深 mm 160 x 5 x 190
定位精準度 mm 0.2
輸送速度 mm/s 200
內側工作空間照明
LED 燈
標籤材質
單張或連續式標籤
厚度 mm 0.055 - 0.3
最大重量 g/m
2
500
寬度 mm
25 - 120
最大標籤高度 mm 180
紙捲
最大外徑 mm 300
紙管直徑 mm 76
回捲方向
外捲 ( 內捲的版本請洽詢 cab )
平場聚焦透鏡 適用型號 160.2 254.2
打標區域 mm 112 x 112 120 x 180
工作距離 mm 210 ± 8 310 ± 8
尺寸及重量
寬 x 高 x 深 mm 440 x 520 x 802
激光防護窗 寬 x 高 mm 100 x 50
機身支架 Ø mm 50
抽氣管 Ø mm 50
重量 kg 22
操作環境
電源供應
100-240 VAC, 50/60 Hz
電源開關
開/關
激光安全等級 EN60825-1 等級 1
安全認證
CE
操作面板
LED 顯示 連續式紙張
標籤
按鍵
標籤出紙
標籤退紙
裁切
開關
自動 / 手動
緊急開關
監控
安全迴路
關閉
標籤固定滾軸 鎖定
標籤
置於打標位置 / 無標籤
傳輸接口
緊急開關連動迴路 XENO 4
RS232C 串口 XENO 4 CON5
外部緊急開關
切刀
裁刀
激光標籤打印機 LM
+
搭配移動式底座、置於控制台
上方的外掛標籤回捲器、電腦
屏幕專用支柱以及抽氣過濾
裝置 AF1.1
4.3
PC ( 安裝於 4RU 19 吋基架 )
4.4
19 吋電腦屏幕
4.5
標準鍵盤 ( 搭配光電鼠標 )
4.6
鍵盤搭配軌跡球
5.3
外掛標籤回捲器
5.4
軟管套組
5.5
移動式底座
5.6
控制台
5.7
電腦屏幕專用支柱
6.1
抽氣過濾裝置 AF1.1
配件
9.1 - 9.2
15
工業 4.0 及物聯網象徵著智慧生產未來的前景。應用軟件
及設備間的連線為實踐這一切的關鍵技術。與時俱進的
cab 激光打標機配備了所有必需的程序界面及資料界面。
我們樂意為您在產品的應用上給予協助！
工業 4.0
激光打標機編輯軟件 cabLase
脫機模式
cabLase 不需借助個人電腦即可支援打標作業。打標圖層及
附屬的字型下載後藉由軟件的管理將其傳送至激光的控制
裝置。處理過程的控制及監控透過數位信號進行。
遠程主機模式
cabLase 允許 PC / PLC 這類的主控裝置經由以太網絡或
ProBus 進行一連串的遠程操作。程序指令可用於圖層的
選擇、打標資料的變更、控制及監控處理過程。
遠程應用程序接口 ( API )
特別用於複雜製造過程的整合。應用包括物件的生成、參數
設 定、透 過 PC / PLC 從外部管控及處理現有的圖層和可變
資 料。
COM 自動化服務器
用於客製化的個別打標應用。它提供包含激光打標機編輯
軟件 cabLase 所有功能在內的指令數據庫。
ERP 及 MES 系統內部的整合
cabLase 針對打標系統在 MES 及 ERP 系統平台內部的整合
提供相對應的程序模塊。舉打標應用的例子來說，cab 作為
「SAP 條碼打印機供應商計畫」的成員，cabLase 可以與 SAP
的 資 料 串 流 作 連 結。
cabLase Editor 5 提供下列的功能：
•
使用圖層進行平面設計
•
打標的操作
•
監控打標的處理過程
軟件
cabLase Editor 5
字型
所有字型
所有 Windows 系統內建的全真字型 ( 文字填滿或
僅有外框 )；激光標準單線、雙線及三線字型。
所有字型皆可自由縮放及進行立體打標。
文字校準 任意對齊及旋轉、圓弧打標
字符間距 壓縮及拉伸
圖案
圖案元素
線條、圓形、矩形、多邊形；
所有閉合平面元素的陰影線
圖案格式
PLT, DXF, BMP, JPG, PCX, WMF, EPS, TIF;
所有的圖案元素皆可縮放、移動、旋轉、組成群組
以及鏡射。可使用特殊工具對齊物件。
條碼
一維條碼
Interleaved 2/5
Code 39, Code 93
Code 128
Codabar
EAN
UPC
二維條碼
DataMatrix, ECC200, QR-Code
所有條碼高度與寬度比例皆可變更。可選擇產生
校 驗 數 位 或 反 轉 碼 輸 出。
其他特色
序號、時間、日期
可變更的編輯區域
嵌入 Windows 程序的圖形資料
可編程激光參數
處理資料及參數資料的儲存
控制數位輸入及輸出
附加軸的控制及監控，
例如舉升軸、旋轉軸及線性軸
建議系統需求 ( PC )
作業系統
Windows 7 專業版 SP1 或 Windows 10 ( 32/64 位元 )
處理器
最低需求為 Intel Core i5-6400, 建議需求為 i7-6700
或效率更高的選擇
主記憶體
至少 8 GB, 建議大小為 16 GB 或以上
硬盤
軟件的記憶體需求為 1 GB
傳輸接口
網卡 10/100 MBit ( 用於連接激光打標機 )
USB 2.0 連接埠 ( 保護器專用 )
cabLase 規格簡介
所有激光打標機的出貨內容皆附贈
cabLase Editor 5 的 USB 軟 件 保 護 器。
